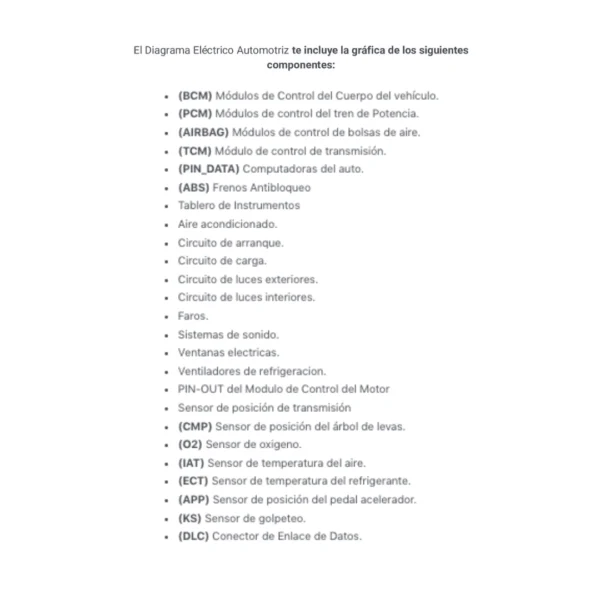

El Diagrama Eléctrico Automotriz te incluye la gráfica de los siguientes componentes:
- (BCM) Módulos de Control del Cuerpo del vehículo.
- (PCM) Módulos de control del tren de Potencia.
- (AIRBAG) Módulos de control de bolsas de aire.
- (TCM) Módulo de control de transmisión.
- (PIN_DATA) Computadoras del auto.
- (ABS) Frenos Antibloqueo
- Tablero de Instrumentos
- Aire acondicionado.
- Circuito de arranque.
- Circuito de carga.
- Circuito de luces exteriores.
- Circuito de luces interiores.
- Faros.
- Sistemas de sonido.
- Ventanas electricas.
- Ventiladores de refrigeracion.
- PIN-OUT del Modulo de Control del Motor
- Sensor de posición de transmisión
- (CMP) Sensor de posición del árbol de levas.
- (O2) Sensor de oxigeno.
- (IAT) Sensor de temperatura del aire.
- (ECT) Sensor de temperatura del refrigerante.
- (APP) Sensor de posición del pedal acelerador.
- (KS) Sensor de golpeteo.
- (DLC) Conector de Enlace de Datos.
