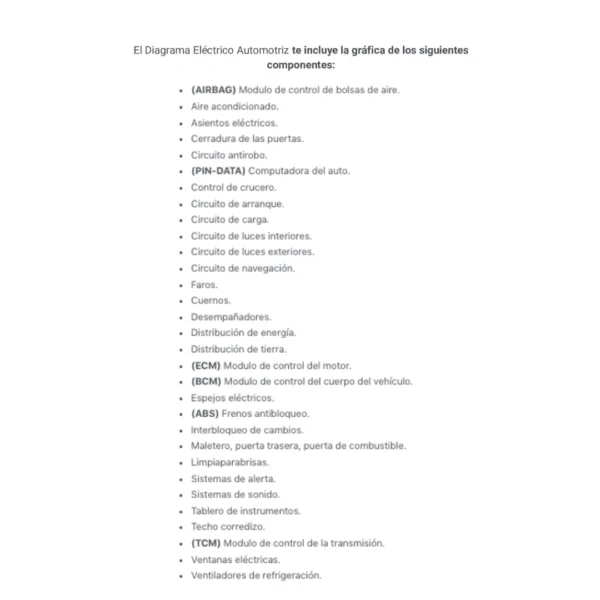

El Diagrama Eléctrico Automotriz te incluye la gráfica de los siguientes componentes:
- Modulo de control de motor (ECM).
- Circuito de arranque.
- Circuito de carga.
- Modulo de control del cuerpo del vehículo (BCM).
- Computadoras del auto.
- Circuito de luces de marcha atrás.
- Circuito de luces exteriores.
- Circuito de luces de cortesia.
- Circuito de iluminación de los instrumentos.
- Circuito de faros.
- Circuito de espejos.
- Tablero de instrumentos.
- Ventanas eléctricas.
- Modulo de control de bolsas de aire (AIRBAG).
- Aire acondicionado – Circuito automático A/C.
- Frenos anti-bloqueo.
- Sistemas de sonido.
- Ínter-bloqueo de cambio.
- Modulo de control de transmisión (TCM).
- Interruptor de rango de transmisión.
- Fusilera & Rele.
- Sensor de posición del pedal acelerador (APP).
- Sensor de relación Aire/Combustible.
- Sensor de oxigeno (O2).
- Sensor de posición del árbol de levas (CMP).
- Sensor de posición del cigüeñal (CKP).
- Conector de enlace de datos (DLC).
- Sensor de temperatura del refrigerante del motor (ECT).
- Sensor de golpeteo (KS).
- Sensor de flujo de masa de aire (MAF).
- Sensor de temperatura del aire de admisión (IAT).
- Sensor de posición de acelerador (TPS).
- Pin-out del modulo de control del moto.
- Sensor de velocidad de la rueda (WSS).
