¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o asignación de pines para la CHEVROLET SILVERADO HD 2500 6.6L 2006. Permite localizar terminales con precisión, medir voltajes y señales, y confirmar tierras/continuidad sin desmontajes innecesarios, optimizando el tiempo de diagnóstico.

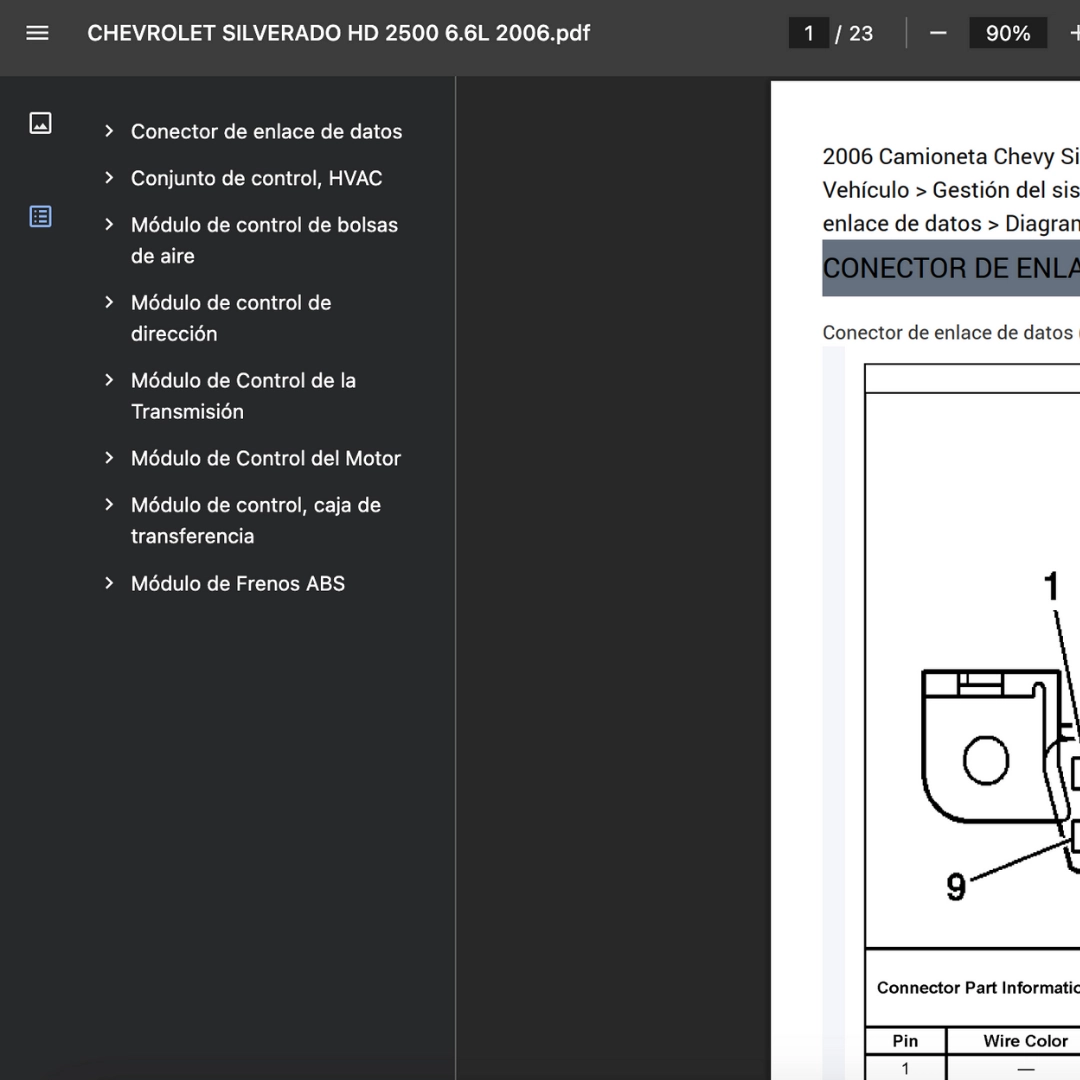

Componentes incluidos (explicación rápida)
- Conector de enlace de datos: Identifica pines del DLC para escaneo de DTC y datos en vivo; verifica comunicación del bus.
- Conjunto de control, HVAC: Mapa de mandos y actuadores para validar alimentaciones y líneas de control de climatización.
- Módulo de control de bolsas de aire: Líneas de disparo y monitoreo SRS; útil para confirmar integridad y continuidad segura.
- Módulo de control de dirección: Señales de sensores/red que permiten aislar fallas de asistencia o alertas.
- Módulo de Control de la Transmisión: Solenoides y retornos del TCM; ayuda a comprobar comando, tierra y referencia.
- Módulo de Control del Motor: Entradas/salidas del ECM/PCM (sensores y actuadores) para descartar fallas de cableado.
- Módulo de control, caja de transferencia: Pines de control/feedback del sistema 4×4; soporta diagnóstico de cambios de modo.
- Módulo de Frenos ABS: Alimentaciones, relés y sensores de rueda; facilita pruebas de continuidad y señal.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Selecciona el módulo/conector y ubica el pin objetivo según el síntoma o DTC.
- Paso 2 (B): Mide voltaje, tierra o señal con multímetro u osciloscopio directamente en el terminal indicado.
- Paso 3 (B): Compara con el valor esperado y realiza pruebas de continuidad/caída de tensión para aislar el tramo del arnés.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con Chevrolet Silverado HD 2500 2006. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout enumera funciones por terminal; el diagrama eléctrico muestra todas las conexiones del circuito.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines; usa manual de servicio y escáner para pruebas guiadas por códigos.
Compatibilidad por versiones/mercados
Aplica a esta configuración exacta; valida variaciones regionales de arnés o módulos antes de intervenir.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en tus dispositivos.
