¿Qué es y para qué sirve este pinout?
Es un mapa de pines o vista de conectores para la CHEVROLET SILVERADO HD 2500 6.0L 2015, pensado para agilizar pruebas eléctricas. Permite ubicar terminales, verificar voltajes/señales y confirmar tierras/continuidad, reduciendo tiempos y errores de diagnóstico.

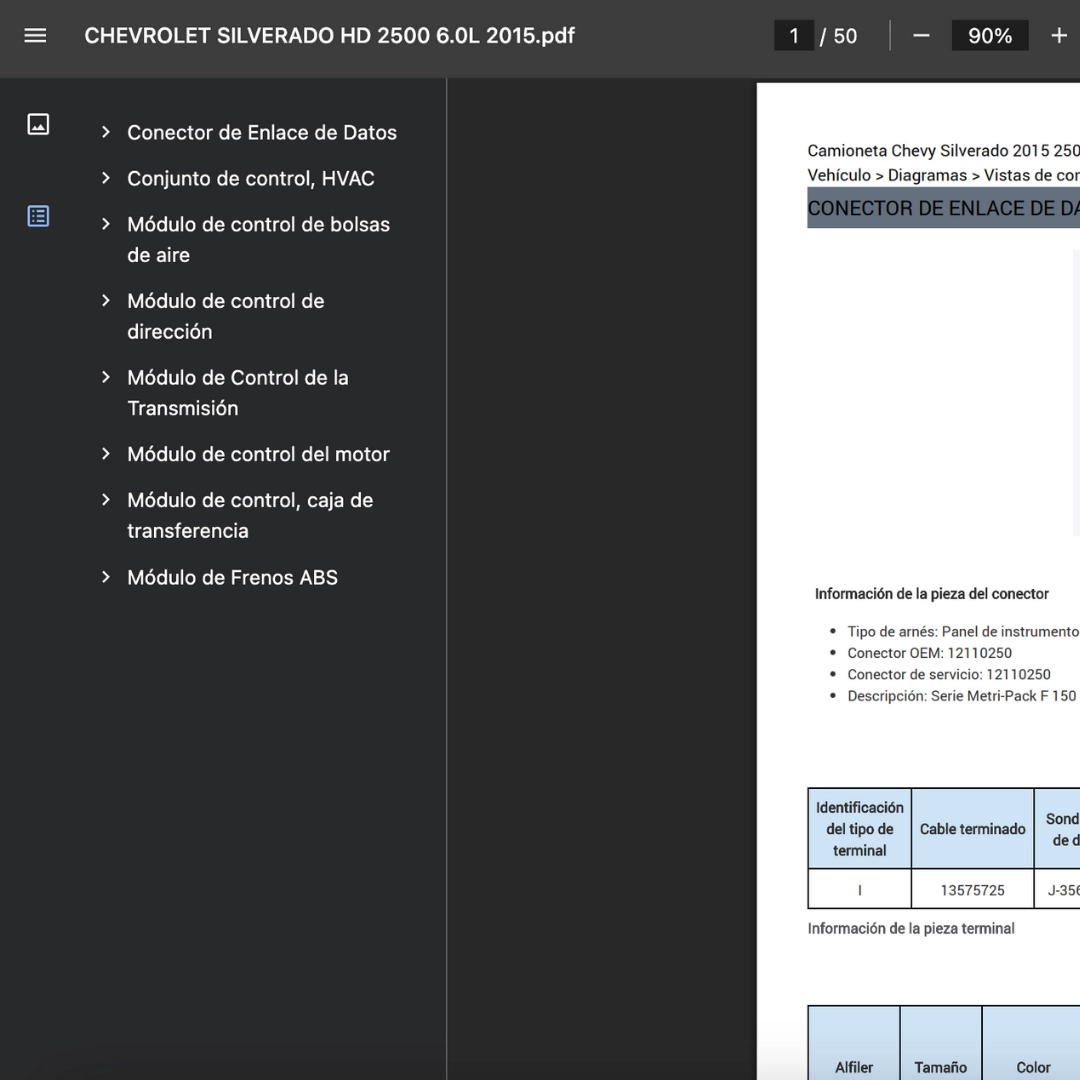

Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos: Identifica pines del DLC para comunicación con escáner y lectura de DTC/datos en vivo.
- Conjunto de control, HVAC: Mapa de mandos y actuadores de climatización; valida alimentaciones y líneas de control.
- Módulo de control de bolsas de aire: Líneas de disparo y monitoreo SRS para comprobar integridad del sistema.
- Módulo de control de dirección: Señales de sensores y red de comunicación para asistir en fallas de EPS/indicadores.
- Módulo de Control de la Transmisión: Verificación de solenoides y señales TCM para confirmar mando/retorno.
- Módulo de control del motor: Entradas/salidas del ECM/PCM (sensores y actuadores); comprueba referencia, masa y señal.
- Módulo de control, caja de transferencia: Pines de control/feedback del sistema 4×4; útil para validar modos y accionamientos.
- Módulo de Frenos ABS: Alimentaciones, relés y sensores de rueda para descartar fallas del EBCM.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Ubica el módulo/conector y el pin objetivo según síntoma o DTC.
- Paso 2 (B): Mide voltaje, tierra o señal con multímetro/osciloscopio directamente en el terminal.
- Paso 3 (B): Compara con valores esperados y verifica continuidad/caída de tensión para aislar la sección del arnés.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con Chevrolet Silverado HD 2500 2015. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por terminal; el diagrama eléctrico muestra el circuito completo y su interconexión.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines; para DTC utiliza tu manual de servicio y escáner automotriz.
Compatibilidad por versiones/mercados
Aplicable a esta configuración exacta; valida posibles variaciones regionales de arnés o módulos.
