¿Qué es y para qué sirve este pinout?
Este recurso es un diagrama de pines o referencia de pines diseñado para agilizar las pruebas eléctricas en la CHEVROLET SILVERADO HD 2500 6.0L 2006. Permite ubicar terminales con precisión, medir voltajes/señales y confirmar tierras/continuidad sin desmontajes innecesarios, reduciendo tiempos y errores de diagnóstico.

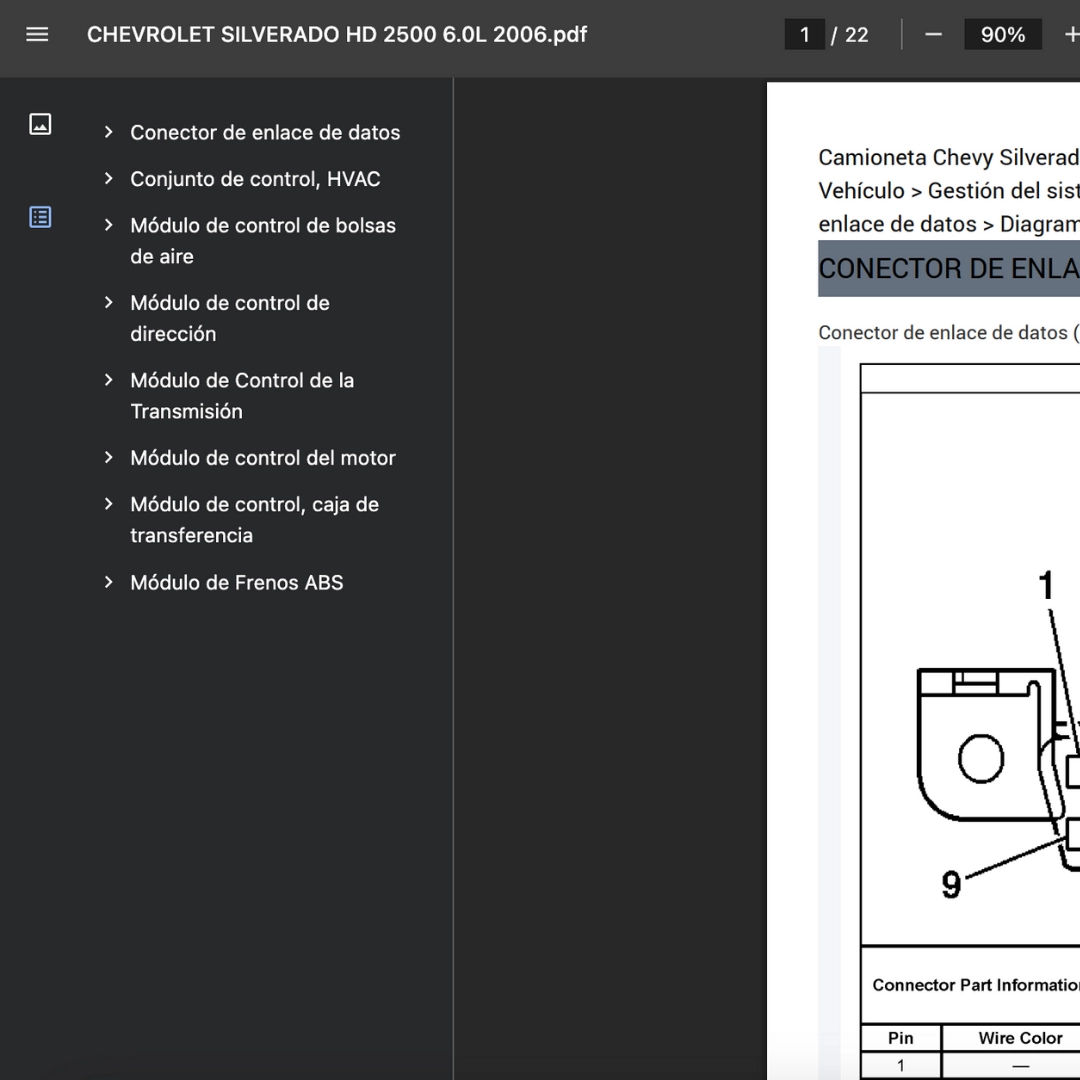

Componentes incluidos (explicación rápida)
- Conector de enlace de datos: Identifica pines del DLC para comunicación con escáner y lectura de DTC/datos en vivo.
- Conjunto de control, HVAC: Mapa de mandos/actuadores para validar alimentación y control de climatización.
- Módulo de control de bolsas de aire: Líneas de monitoreo/disparo SRS para verificar integridad y continuidad segura.
- Módulo de control de dirección: Señales de sensores y comunicación para diagnóstico de asistencia/alertas.
- Módulo de Control de la Transmisión: Solenoides y líneas de mando del TCM; ayuda a confirmar comando y retorno.
- Módulo de control del motor: Entradas/salidas del ECM/PCM (sensores/actuadores) para confirmar referencia, masa y señal.
- Módulo de control, caja de transferencia: Pines de control/feedback del sistema 4×4; útil para validar modos y accionamientos.
- Módulo de Frenos ABS: Alimentaciones, relés y sensores de rueda para descartar fallas del sistema.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Localiza el módulo/conector en el índice y el pin exacto según el síntoma o DTC.
- Paso 2 (A): Mide voltaje, tierra o señal con multímetro/osciloscopio directamente en el terminal indicado.
- Paso 3 (A): Compara con valores esperados y realiza pruebas de continuidad/caída de tensión para aislar el tramo del arnés.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con Chevrolet Silverado HD 2500 2006. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por terminal; el diagrama eléctrico muestra el circuito completo y sus conexiones.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines; para DTC usa el manual de servicio y tu escáner.
Compatibilidad por versiones/mercados
Aplica a esta configuración exacta; verifica variaciones regionales de arnés o módulos antes de intervenir.
Herramientas recomendadas
Multímetro de alta impedancia, lámpara de pruebas controlada y osciloscopio automotriz.
