¿Qué es y para qué sirve este pinout?

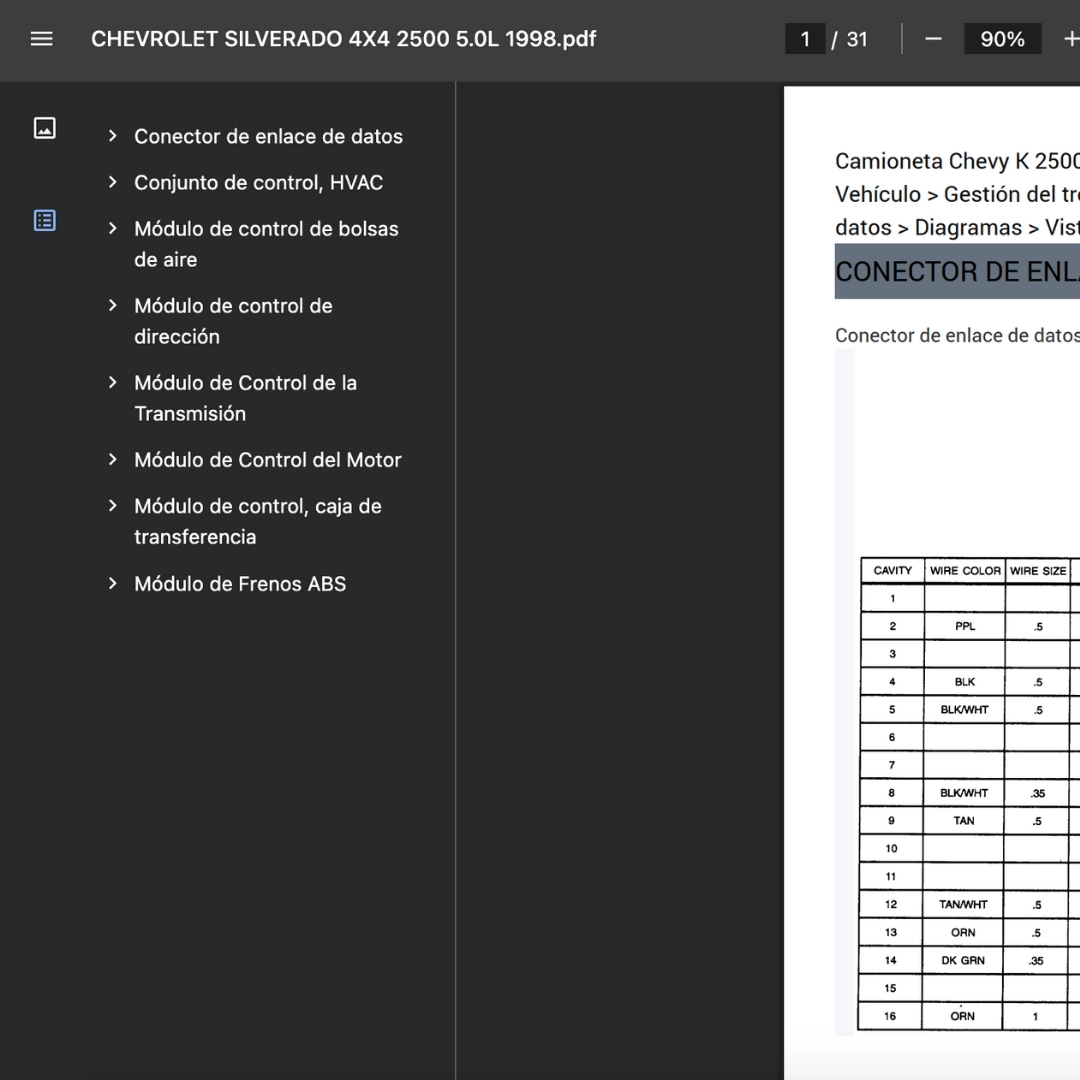

Este material es un mapa de pines o asignación de pines para la CHEVROLET SILVERADO 4X4 2500 5.0L 1998. Permite identificar terminales, validar voltajes y tierras, y seguir señales con multímetro u osciloscopio para descartar fallas de arnés o conectores antes de reemplazar componentes.
Componentes incluidos (explicación rápida)
- Conector de enlace de datos: Terminales del DLC para lectura de DTC y datos en vivo con escáner. Útil para verificar comunicación.
- Conjunto de control, HVAC: Pines de mandos y actuadores de climatización; ayuda a confirmar alimentaciones y señales de control.
- Módulo de control de bolsas de aire: Líneas de disparo y monitoreo SRS; valida integridad y continuidad segura.
- Módulo de control de dirección: Señales de sensores y líneas de comunicación para diagnóstico de asistencia/alertas.
- Módulo de Control de la Transmisión: Solenoides, TSS/ISS y líneas de mando del TCM para pruebas funcionales.
- Módulo de Control del Motor: Entradas/salidas del ECM (sensores y actuadores) para confirmar referencia, masa y señal.
- Módulo de control, caja de transferencia: Pines de control/feedback del sistema de tracción; útil para validar cambios de modo.
- Módulo de Frenos ABS: Alimentaciones, relés y sensores de rueda para descartar fallas de ABS.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Identifica el módulo/conector y ubica el pin objetivo según síntoma o DTC.
- Paso 2 (B): Mide voltaje, tierra o señal en el terminal indicado con multímetro/osciloscopio.
- Paso 3 (B): Compara con valores esperados y realiza pruebas de continuidad/caída de tensión para aislar el tramo del arnés.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con Chevrolet Silverado 4×4 2500 1998. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por terminal; el diagrama eléctrico muestra todas las conexiones del circuito.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines; usa el manual de servicio/escáner para pruebas guiadas por códigos.
Compatibilidad por versiones/mercados
Aplica a esta configuración específica; verifica variaciones regionales de arnés y módulos antes de intervenir.
Uso sin OBD-II
Puedes usarlo para mediciones directas en pines aun sin comunicación OBD-II.
Diagrama completo de cableado
No se incluye; este material se centra en terminales y funciones por conector.
