¿Qué es y para qué sirve este pinout?
Este material es un mapa/Referencia de pines que organiza cavidades, señales y tierras de la CHEVROLET SILVERADO 3500 6.0L VIN G 2012. Permite validar alimentación, continuidad y comunicaciones por conector, reduciendo tiempos de diagnóstico y retrabajos.

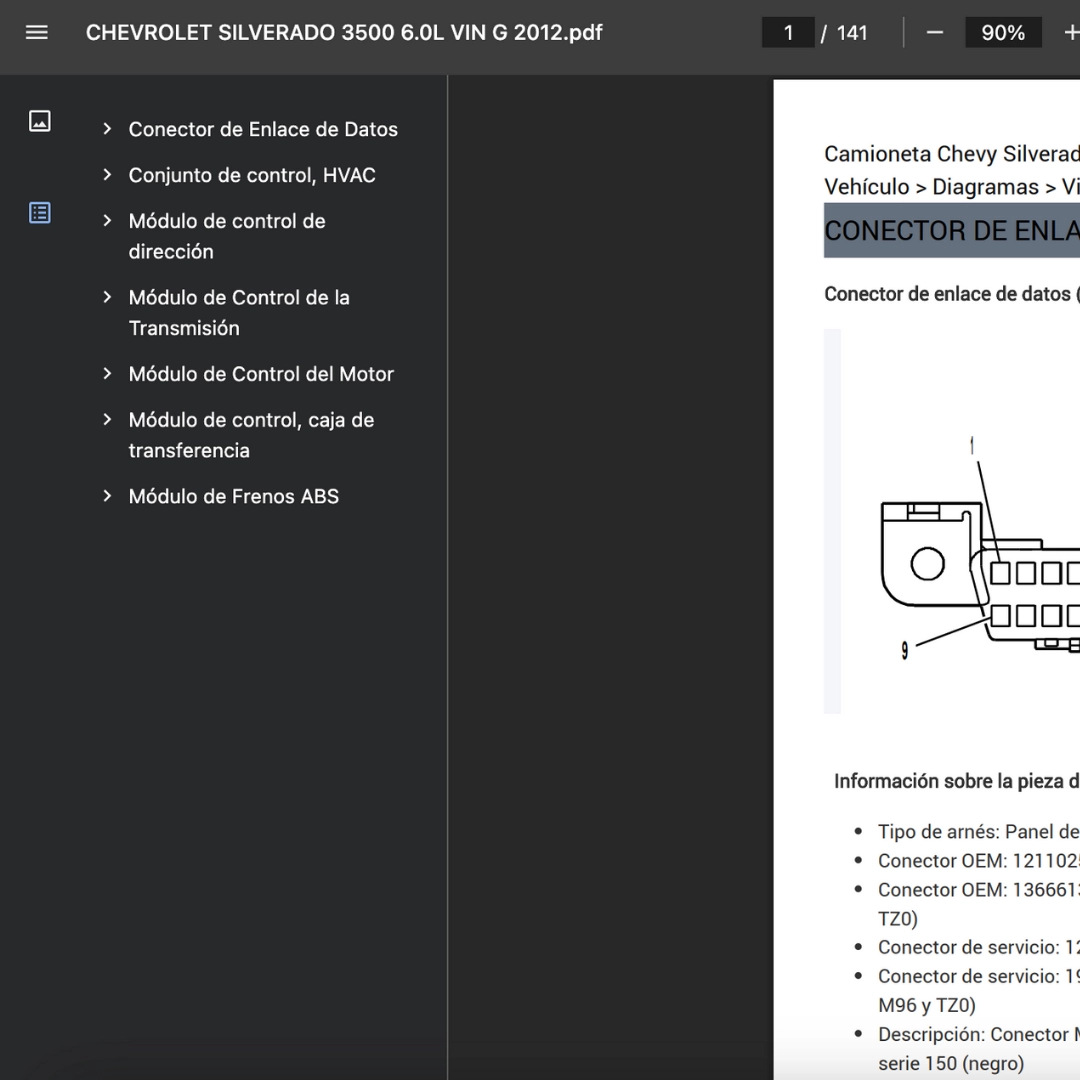

Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos: guía de pines del DLC/OBD-II para enlace de escáner y lectura de códigos.
- Conjunto de control, HVAC: mapeo de mando y actuadores del climatizador para verificar control y mezclas.
- Módulo de control de dirección: entradas/salidas del sistema de asistencia para confirmar señales y potencias.
- Módulo de Control de la Transmisión: pines del TCM para pruebas de solenoides, presión y bus CAN.
- Módulo de Control del Motor: asignación ECM/PCM para sensores, actuadores y líneas de referencia.
- Módulo de control, caja de transferencia: selección y retroalimentación del 4×4 para diagnóstico de tracción.
- Módulo de Frenos ABS: pines de EBCM, sensores de rueda y válvulas para aislar fallas eléctricas/hidráulicas.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 — Variante B: identifica el módulo implicado por el síntoma y ubica conector, cavidad y señal a probar.
- Paso 2: verifica alimentación/tierra y continuidad; luego mide señales con multímetro u osciloscopio.
- Paso 3: contrasta con la tabla de pines para determinar si el problema es de cableado, terminal o módulo.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET SILVERADO 3500 2012. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista cavidades y señales por conector; el diagrama eléctrico muestra la red completa e interconexiones.
¿Incluye procedimientos/valores por DTC?
No; este recurso se centra en pines y señales. Para flujos y valores por DTC usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a la plataforma indicada; paquetes u opciones pueden variar pines. Verifica el conector correcto.
Colores de cables
Los colores pueden variar por lote/mercado; prioriza número de cavidad y señal respecto al color.
Herramientas recomendadas
Multímetro RMS, lámpara de pruebas de baja corriente y osciloscopio automotriz para validar señales dinámicas.
