¿Qué es y para qué sirve este pinout?
Es un diagrama/Referencia de pines orientado a diagnóstico que organiza cavidades, señales y tierras de la CHEVROLET SILVERADO 2500 6.6L 2009. Permite verificar alimentación, continuidad y redes de datos por conector, reduciendo tiempo y rehacer.
Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos: guía de pines del DLC/OBD-II para lectura de códigos y comunicación.
- Conjunto de control, HVAC: asignación de mando y actuadores para validar climatización.
- Módulo de control de dirección: entradas/salidas del sistema para confirmar señales esenciales.
- Módulo de Control de la Transmisión: pines del TCM para evaluar solenoides, presión y CAN.
- Módulo de Control del Motor: mapa ECM/PCM para sensores, actuadores y alimentación.
- Módulo de control, caja de transferencia: líneas de selección y retroalimentación del 4×4.
- Módulo de Frenos ABS: alimentación, sensores de rueda y válvulas del EBCM.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 — Variante B: identifica módulo y conector según el síntoma; elige la cavidad a probar.
- Paso 2: confirma alimentación/tierra y continuidad; mide señales con multímetro u osciloscopio.
- Paso 3: compara con la tabla de pines para aislar falla de cableado, terminal o módulo.

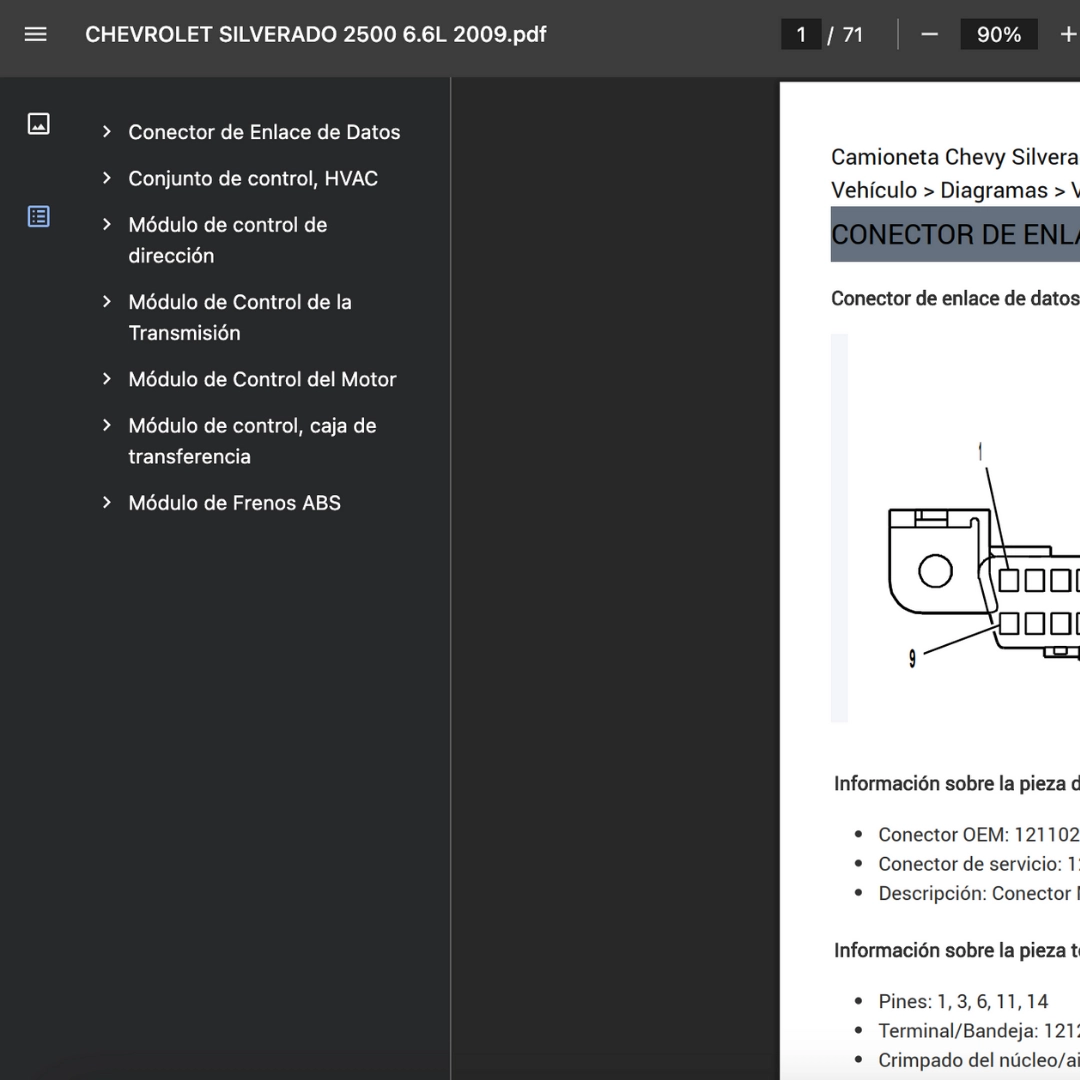

Formato y compatibilidad
PDF legible en teléfono, tablet y PC. Compatible solo con CHEVROLET SILVERADO 2500 2009. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista cavidades y señales por conector; el diagrama muestra todo el circuito y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se centra en pines y señales. Usa el manual de servicio para flujos y valores específicos por DTC.
Compatibilidad por versiones/mercados
Aplica a la plataforma indicada; algunos paquetes pueden variar pines. Verifica el conector correcto.
Ubicación de módulos
No detalla posiciones físicas; consulta la guía de localización del fabricante.
Herramientas recomendadas
Multímetro RMS verdadero y osciloscopio automotriz para validar señales dinámicas.
