Pin Out / Vista de Conectores CHEVROLET SILVERADO 2500 6.0L 2009 PDF

¿Qué es y para qué sirve este pinout?

Este recurso es un mapa/diagrama de pines que organiza conectores y señales para diagnóstico eléctrico en la CHEVROLET SILVERADO 2500 6.0L 2009. Permite validar alimentación, tierras y comunicaciones de cada módulo con rapidez y menor error.

Componentes incluidos (explicación rápida)

• Módulo de Frenos ABS: verifica pines de sensores/actuadores del ABS para localizar fallas.
• Módulo de control electrónico de frenos (EBCM) (HP2): comprueba alimentación, tierras y red de freno.
• EBCM (JF3–JF7): confirma señales según paquete de frenos para diagnóstico certero.
• EBCM (JH6–JH7): valida entradas/salidas en variantes de alta carga.
• EBCM (JL4 con serie 10): guía de pines para control de estabilidad específico.
• EBCM (JL4 excepto serie 10): identifica diferencias de cableado por versión.
• Módulo de control, caja de transferencia: revisa mando y retroalimentación de 4×4.
• Caja de transferencia X1 (NQF–NQH): pines para selección y estado de tracción.
• Caja de transferencia X2 (NQF–NQH): continuidad de motores/relés asociados.
• Caja de transferencia X3 (NQF–NQH): señales auxiliares y referencias.
• Módulo de Control del Motor: panorama general de conectividad del ECM.
• ECM X1 (Diésel): alimentación, sensores clave y comunicación.
• ECM X1 (HP2): verificación rápida de entradas críticas.
• ECM X1 (LU3): puntos de prueba para V8 gas.
• ECM X1 (LY2, LMG, LC9, LY5, LH6, L76 o L9H): correspondencia de pines por familia.
• ECM X1 (LY6): mapea señales específicas del LY6.
• ECM X2 (Diésel): salidas y líneas de control.
• ECM X2 (HP2): chequeo de inyección/encendido según HP2.
• ECM X2 (LMG, LC9, LY5, LH6, L76 o L9H sin Y91): diferencias por opción Y91.
• ECM X2 (LU3): continuidad y referencia de sensores.
• ECM X2 (LY2, LY6 o L9H con Y91): validación de cableado con paquete Y91.
• ECM X3 (HP2): líneas adicionales de control/diagnóstico.
• Módulo de Control de la Transmisión: señales de solenoides y TCM.
• Módulo de control de dirección: verificación de entradas del sistema de dirección.
• Dirección asistida electrónica X1 (HP2): alimentación y tierra del motor EPS.
• Dirección asistida electrónica X2 (HP2): control y retroalimentación EPS.
• Dirección asistida electrónica X3 (HP2): comunicación y sensores auxiliares.
• Dirección asistida electrónica X4 (HP2): líneas de mando adicionales.
• Dirección asistida electrónica X5 (HP2): terminaciones y señales finales.
• Conjunto de control, HVAC: alimentación y control del climatizador.
• HVAC X1 (CJ2): pines de mando del panel CJ2.
• HVAC X2 (C67–C42–MEX): variantes regionales y de equipo.
• HVAC X2 (CJ2): continuidad y señales del segundo conector.
• HVAC X3 (C67–C42–CJ2–MEX): comunicaciones y actuadores.
• Conector de Enlace de Datos: referencia de pines del DLC/OBD-II.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 — Variante B: identifica el módulo y conector según síntoma y selecciona el pin requerido.
2. Paso 2: mide alimentación, tierra y continuidad; luego verifica señales con multímetro/oscopio.
3. Paso 3: compara con la tabla de pines; confirma fallas de cableado, terminal o módulo.

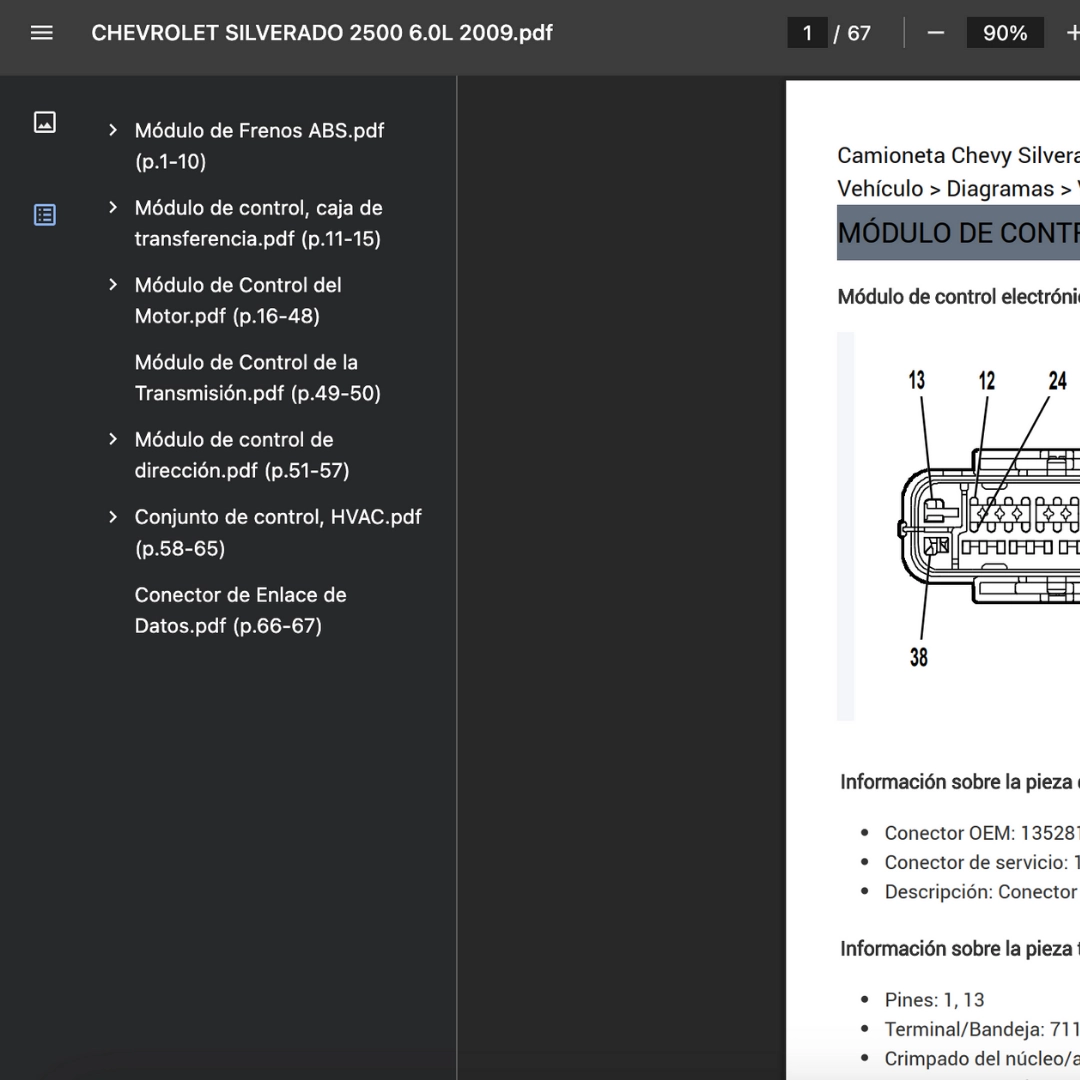

Formato y compatibilidad

PDF claro y listo para usar en teléfono, tablet o PC. Compatible solo con CHEVROLET SILVERADO 2500 2009. Si requieres otra variante/modelo, contáctanos.
