¿Qué es y para qué sirve este pinout?
Este diagrama de pines, también llamado mapa de pines, organiza la asignación de terminales de la CHEVROLET SILVERADO 1500 6.2L 2020. Permite verificar alimentaciones, tierras, redes CAN/LIN y señales de sensores/actuadores con multímetro u osciloscopio, acelerando el diagnóstico y evitando desmontajes innecesarios.

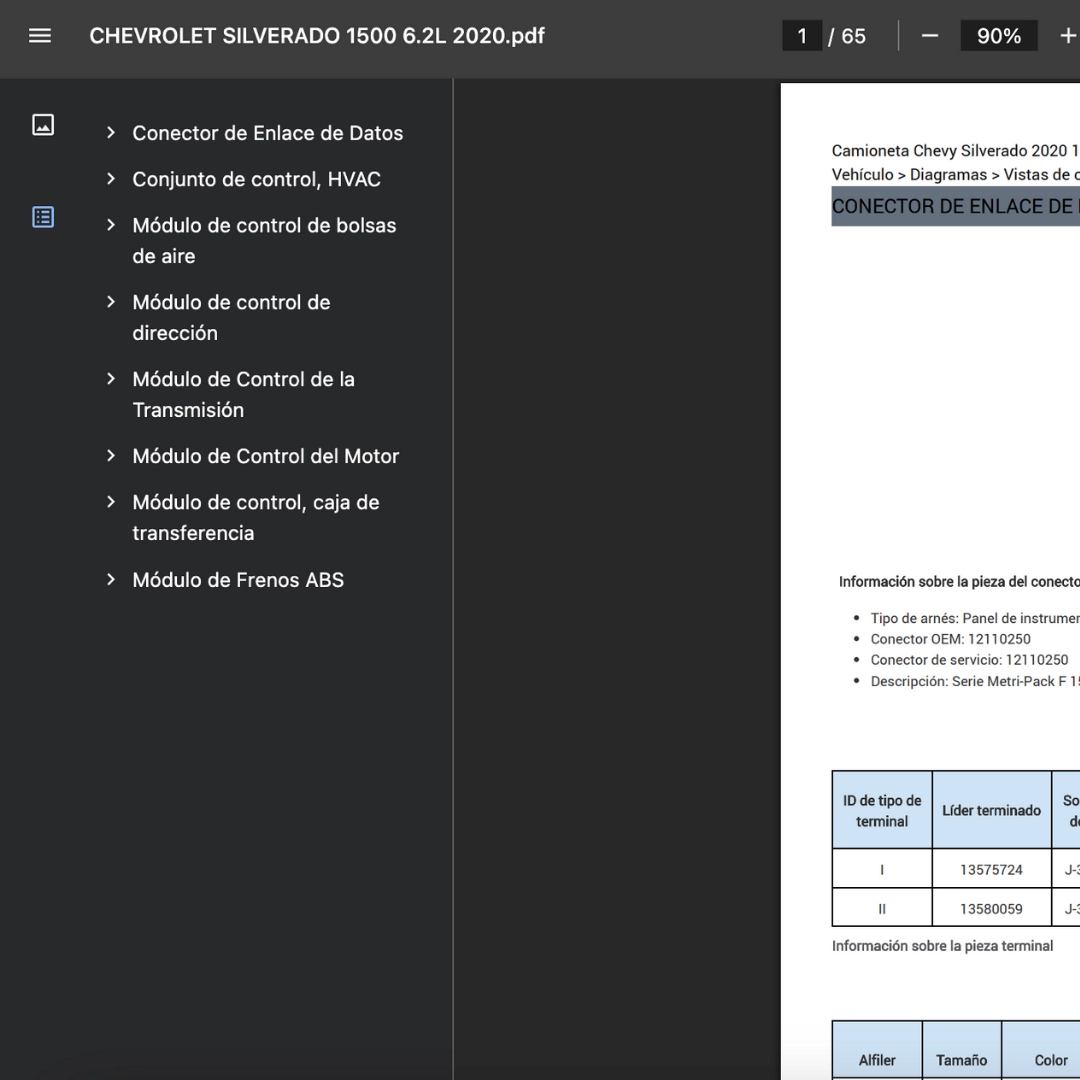

Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos.pdf: DLC OBD-II para lectura de códigos y comprobación de comunicación.
- Conjunto de control, HVAC.pdf: Pines de mando/feedback para soplador, compuertas y sensores de clima.
- Módulo de control de bolsas de aire.pdf: Líneas de disparo y monitoreo SRS para validar integridad del sistema.
- Módulo de control de dirección.pdf: EPS: alimentación, tierra y red para evaluar la asistencia eléctrica.
- Módulo de Control de la Transmisión.pdf: Entradas/salidas del TCM; prueba de solenoides y sensores.
- Módulo de Control del Motor.pdf: ECM/PCM: encendido, inyección y emisiones; señales y referencias críticas.
- Módulo de control, caja de transferencia.pdf: Actuadores/posiciones del sistema 4×4 para confirmar acoplamiento.
- Módulo de Frenos ABS.pdf: EBCM: sensores de rueda, bomba y válvulas; verificación de potencia y masa.
Cómo usarlo en diagnóstico (3 pasos)
- Identifica (B): Relaciona el síntoma con el módulo y conector correctos usando el índice.
- Mide: Verifica primero alimentación, tierra y redes; después, señales de sensores/actuadores.
- Confirma: Contrasta lecturas con valores de referencia antes de reemplazar componentes.
Formato y compatibilidad
PDF legible en teléfono, tablet o PC; compatible solo con CHEVROLET SILVERADO 1500 2020. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout muestra la asignación física de terminales; el diagrama eléctrico describe rutas y conexiones del circuito.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en terminales y señales. Para DTC utiliza las guías técnicas del fabricante.
Compatibilidad por versiones/mercados
Aplica a Silverado 1500 6.2L 2020; variaciones de arnés o equipamiento por región pueden cambiar pines.
Colores de cables
No se listan colores; se priorizan número de pin, función y ubicación para evitar confusiones por variaciones.
Uso offline
Una vez descargado, el PDF se puede consultar sin conexión en cualquier dispositivo.
