¿Qué es y para qué sirve este pinout?
Este mapa de pines o diagrama de pines organiza la función y ubicación de terminales en los módulos clave de la CHEVROLET SILVERADO 1500 5.3L 2002. Permite validar alimentaciones, tierras y señales con multímetro u osciloscopio, agilizando la localización de fallas y reduciendo retrabajos en taller.

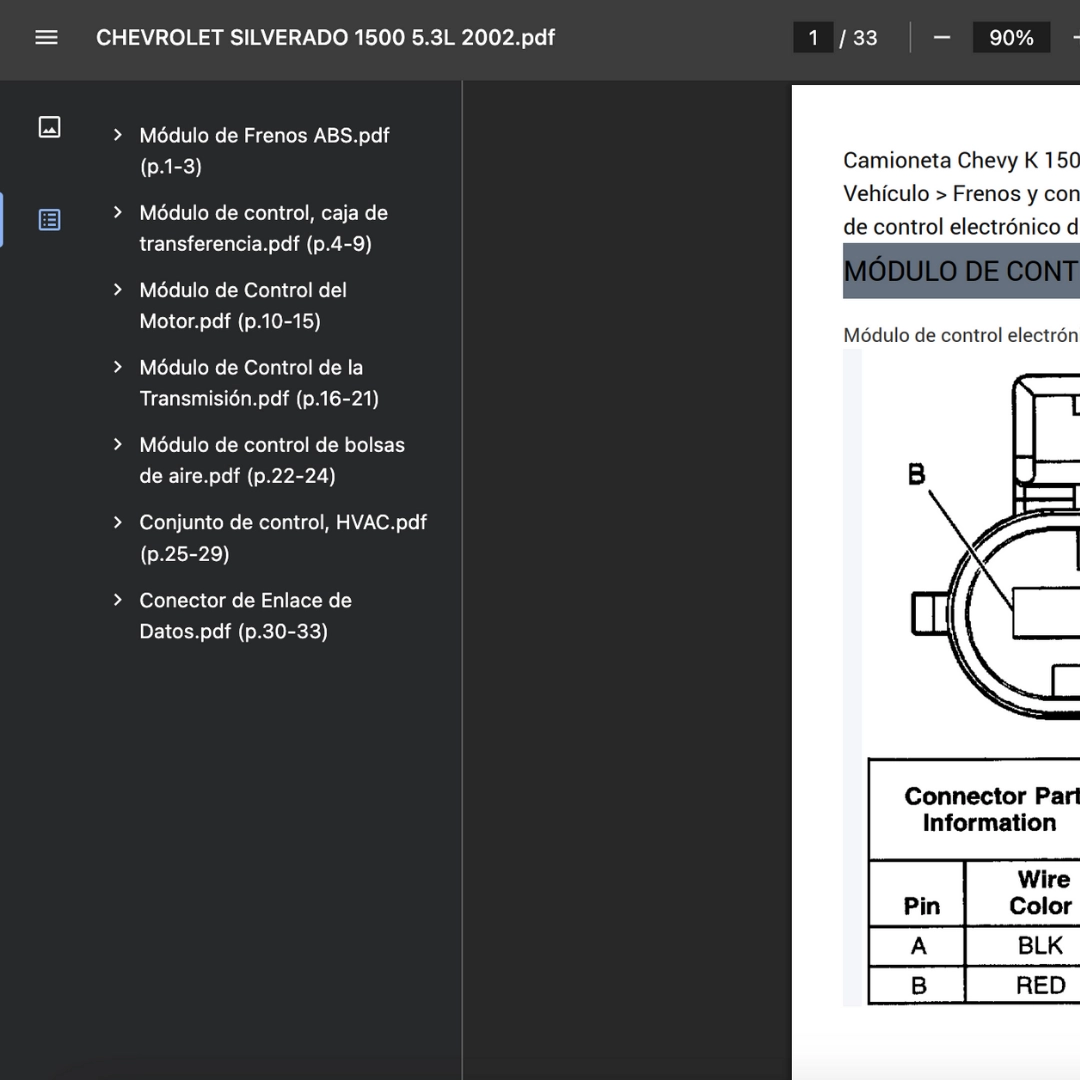

Componentes incluidos (explicación rápida)
- Módulo de Frenos ABS.pdf (p.1-3): EBCM: alimentaciones, tierras y sensores de rueda para verificar ABS/estabilidad.
- Módulo de control, caja de transferencia.pdf (p.4-9): TCCM: pines de mando y posición para diagnóstico 4×4 (auto/seleccionable).
- Módulo de Control del Motor.pdf (p.10-15): ECM/PCM: inyección/encendido y redes; base para pruebas de señal.
- Módulo de Control de la Transmisión.pdf (p.16-21): solenoides, PRNDL y VSS; soporta pruebas de cambios y enclavamientos.
- Módulo de control de bolsas de aire.pdf (p.22-24): SRS/SDM: líneas de sensores y activadores para verificaciones seguras.
- Conjunto de control, HVAC.pdf (p.25-29): entradas de sensores y actuadores de climatización para aislar fallas.
- Conector de Enlace de Datos.pdf (p.30-33): DLC OBD-II y paquetes de empalme SP203/SP205 para diagnóstico fiable.
Cómo usarlo en diagnóstico (3 pasos)
- Variante B — Verificación base: comprueba primero alimentación y tierras en cada conector con el pinout a la vista.
- Pruebas de señal: mide entradas/salidas en los pines listados y compara con valores o formas de onda esperadas.
- Aislamiento del fallo: retrocede conector a conector hasta ubicar el tramo del arnés o componente defectuoso.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible únicamente con CHEVROLET SILVERADO 1500 2002. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout ubica y define terminales por conector; el diagrama eléctrico traza el recorrido completo del cableado entre módulos.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en pines y señales. Úsalo con tu escáner o manual de servicio para valores específicos por código.
Compatibilidad por versiones/mercados
Aplica a la configuración indicada; si tu Silverado difiere por paquete o mercado, solicita la variante correcta.
Ubicación de módulos
No incluye ubicaciones físicas; consulta manual de servicio o guía de instalación del fabricante.
Uso offline
Tras la descarga, el PDF puede consultarse sin conexión; ideal para talleres con señal limitada.
