¿Qué es y para qué sirve este pinout?
Este mapa de pines o asignación de pines organiza la disposición y función de terminales de los módulos clave de la CHEVROLET SILVERADO 1500 4X4 5.7L 1998. Permite verificar alimentaciones, tierras y señales con multímetro u osciloscopio para acelerar el diagnóstico y evitar reemplazos innecesarios.
Componentes incluidos (explicación rápida)

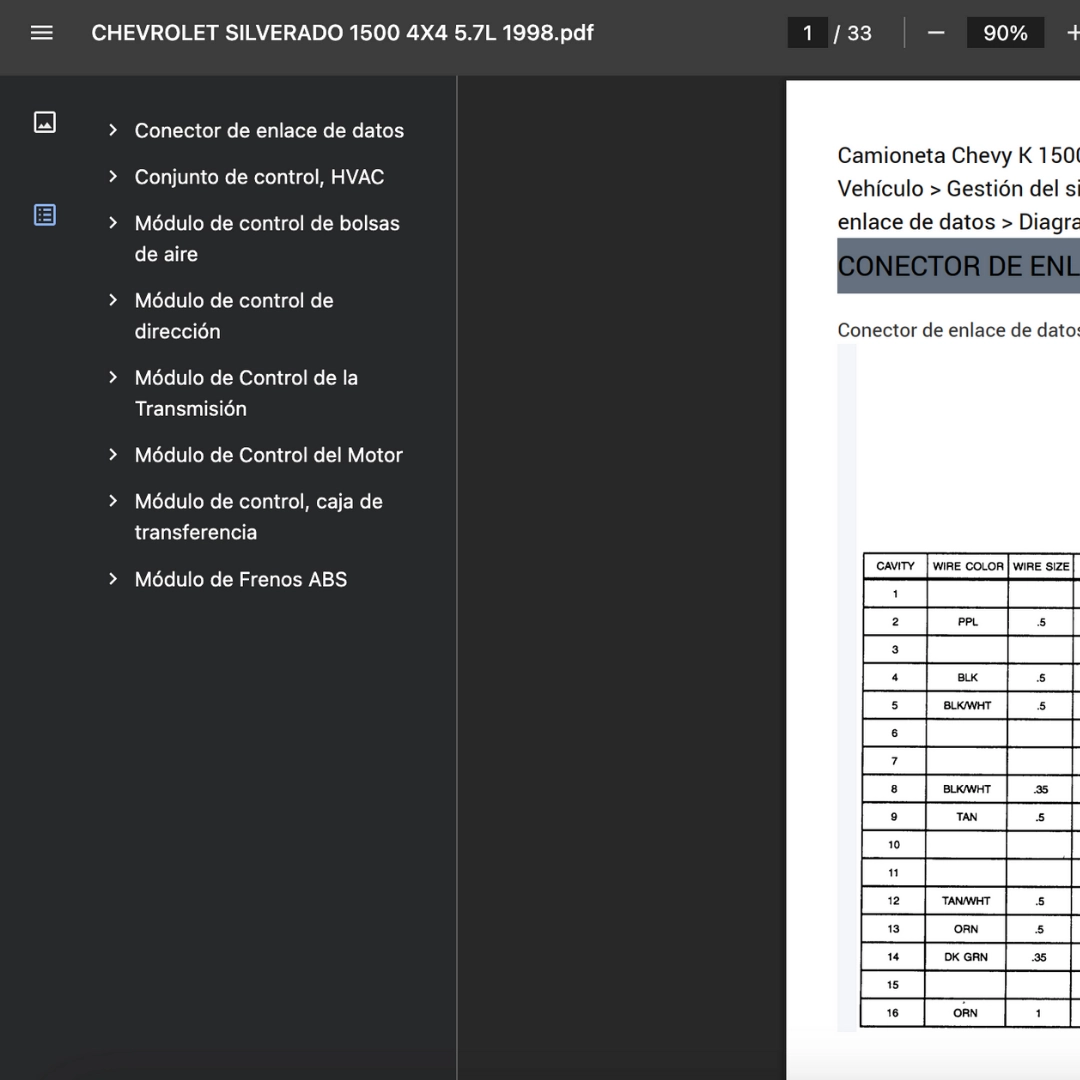

- Conector de enlace de datos: define pines del DLC OBD-II para comunicación estable y borrado de DTC.
- Conjunto de control, HVAC: mapea entradas de sensores y salidas a actuadores para aislar fallas de soplador/mezcla.
- Módulo de control de bolsas de aire: identifica líneas SRS (alimentaciones, tierras y disparos) para verificaciones seguras.
- Módulo de control de dirección: ubica señales de ángulo/torque y alimentación del sistema de asistencia.
- Módulo de Control de la Transmisión: organiza pines de solenoides, presión y estado PRNDL para pruebas de cambios.
- Módulo de Control del Motor: ECM/PCM: inyectores, bobinas, CKP/CMP y relés; facilita comprobar continuidad y forma de onda.
- Módulo de control, caja de transferencia: TCCM y mando 4×4: motor/posiciones y entradas de modo para diagnóstico de tracción.
- Módulo de Frenos ABS: EBCM: alimentaciones, tierras y sensores de rueda (WSS) para validar ABS/estabilidad.
Cómo usarlo en diagnóstico (3 pasos)
- Variante A — Verificación base: comprueba primero alimentación y tierra en cada conector con el pinout abierto.
- Pruebas de señal: mide entradas/salidas en los pines listados y compara con valores o formas de onda esperadas.
- Aislamiento del fallo: retrocede conector a conector hasta ubicar el tramo de arnés o componente defectuoso.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET SILVERADO 1500 1998. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout ubica y define terminales por conector; el diagrama eléctrico traza el recorrido completo del cableado entre módulos.
¿Incluye procedimientos/valores por DTC?
No; se centra en pines y señales. Úsalo junto con tu escáner o manual de servicio para valores específicos por código.
Compatibilidad por versiones/mercados
Aplica a la configuración indicada; si tu Silverado difiere por paquete/mercado, solicita la variante correspondiente.
Colores de cables
No incluye códigos de color; prioriza función por pin. Consulta el diagrama completo de cableado si requieres colores.
