¿Qué es y para qué sirve este pinout?
Este mapa de pines o asignación de pines organiza la función y ubicación de terminales de los módulos clave de la CHEVROLET SILVERADO 1500 4X2 5.7L 1998. Permite verificar alimentación, tierra y señales con multímetro u osciloscopio para acelerar el diagnóstico y reducir retrabajos.

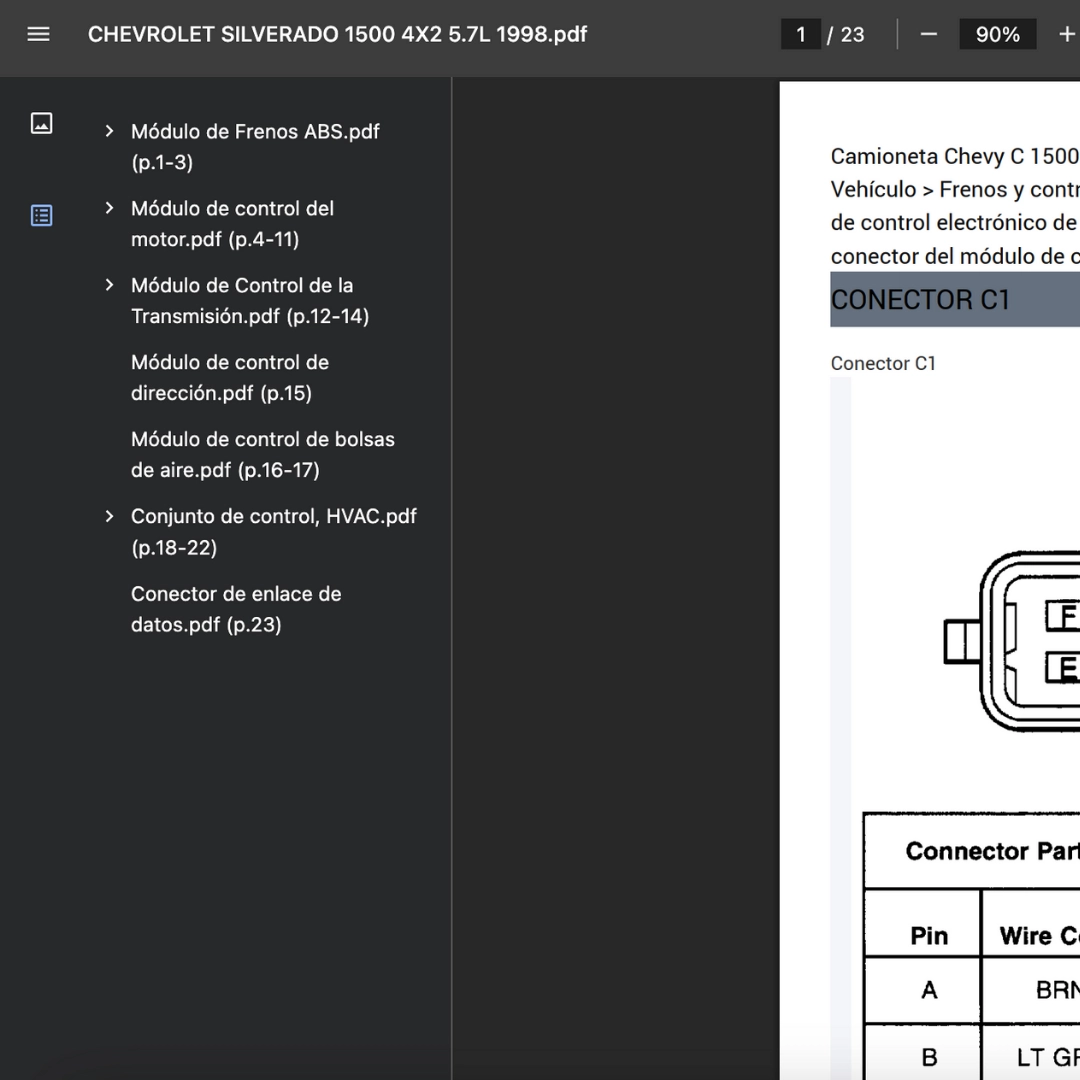

Componentes incluidos (explicación rápida)
- Módulo de Frenos ABS.pdf (p.1-3): EBCM, alimentaciones y sensores de rueda para validar ABS/estabilidad.
- Módulo de control del motor.pdf (p.4-11): ECM/PCM: inyectores, bobinas, CKP/CMP y líneas críticas de control.
- Módulo de Control de la Transmisión.pdf (p.12-14): solenoides, presión y enlaces del TCM para pruebas de cambios.
- Módulo de control de dirección.pdf (p.15): señales de ángulo/torque y alimentación de asistencia.
- Módulo de control de bolsas de aire.pdf (p.16-17): líneas SRS para verificaciones seguras de sensores/pretensores.
- Conjunto de control, HVAC.pdf (p.18-22): actuadores y sensores de climatización para aislar fallas de soplador/mezcla.
- Conector de enlace de datos.pdf (p.23): pines del DLC para escaneo fiable y borrado de DTC.
Cómo usarlo en diagnóstico (3 pasos)
- Variante B — Verificación base: confirma primero alimentación y tierras en cada módulo con el pinout abierto.
- Medición de señales: prueba entradas/salidas en los pines listados y compara valores o formas de onda esperadas.
- Aislamiento del fallo: retrocede conector a conector hasta ubicar el tramo de arnés o componente defectuoso.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET SILVERADO 1500 1998. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout resume función y ubicación de terminales; el diagrama eléctrico traza el recorrido completo del cableado entre componentes.
¿Incluye procedimientos/valores por DTC?
No; se centra en pines y señales. Úsalo junto con tu escáner o manual de servicio para valores específicos.
Compatibilidad por versiones/mercados
Aplicable a la configuración indicada. Si tu unidad difiere por paquete o mercado, solicita la variante correspondiente.
Colores de cables
No detalla códigos de color; prioriza función por pin. Contrasta con el arnés o diagrama completo de cableado.
Uso offline
Tras la descarga, el PDF puede utilizarse sin conexión; ideal para talleres con señal limitada.
