¿Qué es y para qué sirve este pinout?
Este diagrama de pines o asignación de pines concentra la distribución de terminales y señales de la CHEVROLET SILVERADO 1500 4.8L 1999. Permite localizar B+, tierras, referencias y líneas de comunicación para medir con multímetro u osciloscopio sin adivinar, acelerando el diagnóstico y evitando daños en el arnés.
Componentes incluidos (explicación rápida)

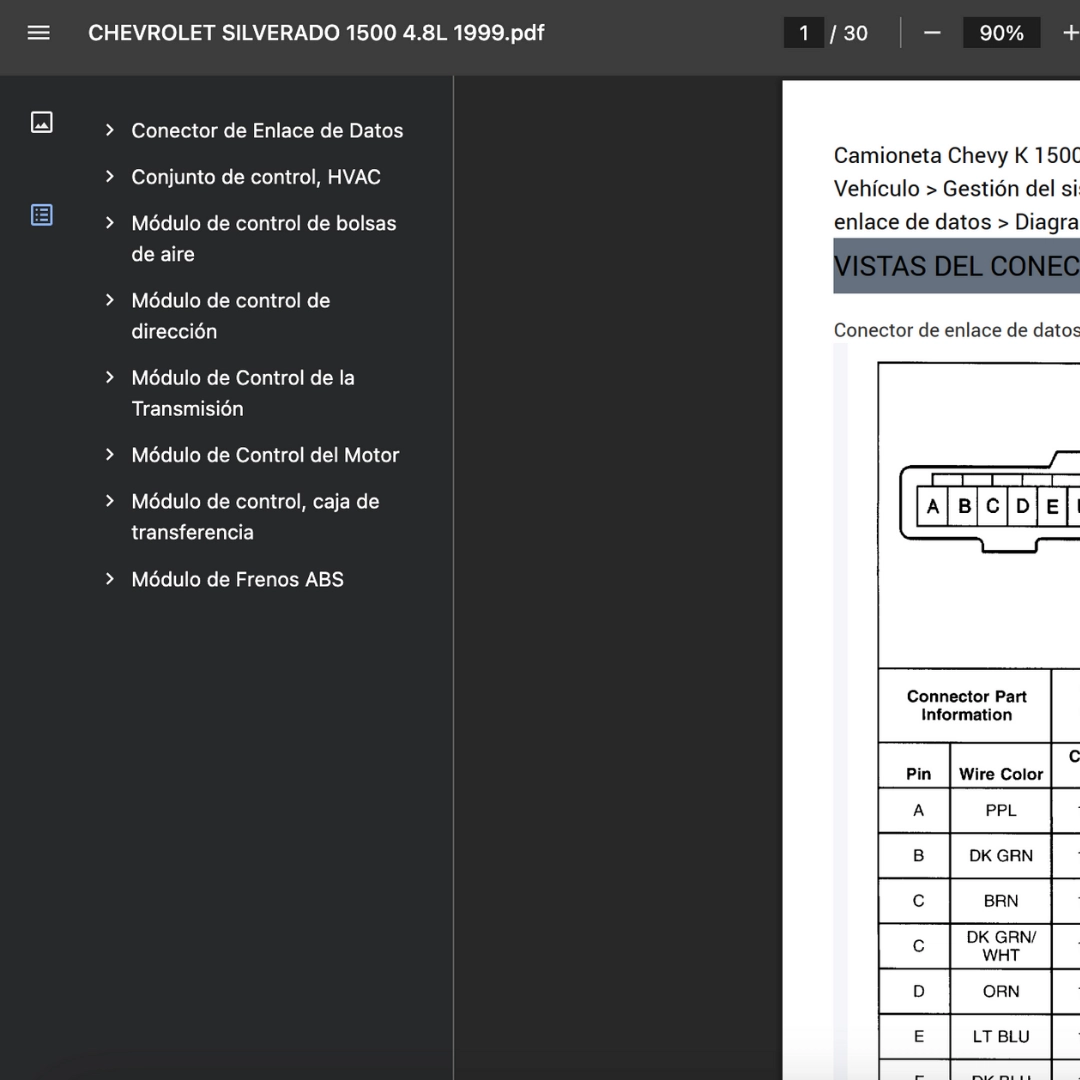

- Conector de Enlace de Datos: valida alimentación y comunicación del DLC para iniciar el escaneo.
- Conjunto de control, HVAC: verifica entradas de sensores y salidas a actuadores de climatización.
- Módulo de control de bolsas de aire: identifica B+, masas y líneas de diagnóstico del SRS para pruebas seguras.
- Módulo de control de dirección: comprueba señales de par/posición y alimentación del sistema de asistencia.
- Módulo de Control de la Transmisión: guía la medición de comandos, retornos y red de comunicación del TCM.
- Módulo de Control del Motor: facilita pruebas de sensores, inyección e ignición en el ECM/PCM.
- Módulo de control, caja de transferencia: revisa selectores/actuadores y comunicación del sistema 4×4.
- Módulo de Frenos ABS: confirma alimentaciones, tierras y entradas de sensores de rueda/valvulería del EBCM.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 – Preparación (Variante C): confirma DTC/síntoma, revisa fusibles/masas e identifica el conector por clave y orientación.
- Paso 2 – Medición dirigida: realiza back-probing seguro; mide B+, tierra, referencia y señal en los pines listados y registra valores.
- Paso 3 – Verificación cruzada: compara con rangos esperados y ejecuta prueba espejo para aislar arnés vs. módulo.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET SILVERADO 1500 1999. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout asigna terminales por conector; el diagrama eléctrico muestra rutas e interconexiones entre componentes.
¿Incluye procedimientos/valores por DTC?
No; se centra en la asignación de pines. Para valores por código, consulta el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a 4.8L 1999; pueden existir variaciones por arnés/mercado. Verifica la etiqueta del conector antes de medir.
Ubicación de módulos
La ubicación física puede variar; usa la guía de taller para confirmar puntos de acceso.
Herramientas recomendadas
Multímetro, osciloscopio y puntas back-probe finas para no dañar terminales durante la medición.
