¿Qué es y para qué sirve este pinout?
Este diagrama de pines o mapa de pines reúne la distribución exacta de terminales de la CHEVROLET SILVERADO 1500 4.3L 2012. Permite identificar alimentaciones, tierras y líneas de comunicación para medir con multímetro u osciloscopio, reduciendo tiempos de diagnóstico y riesgo de errores.

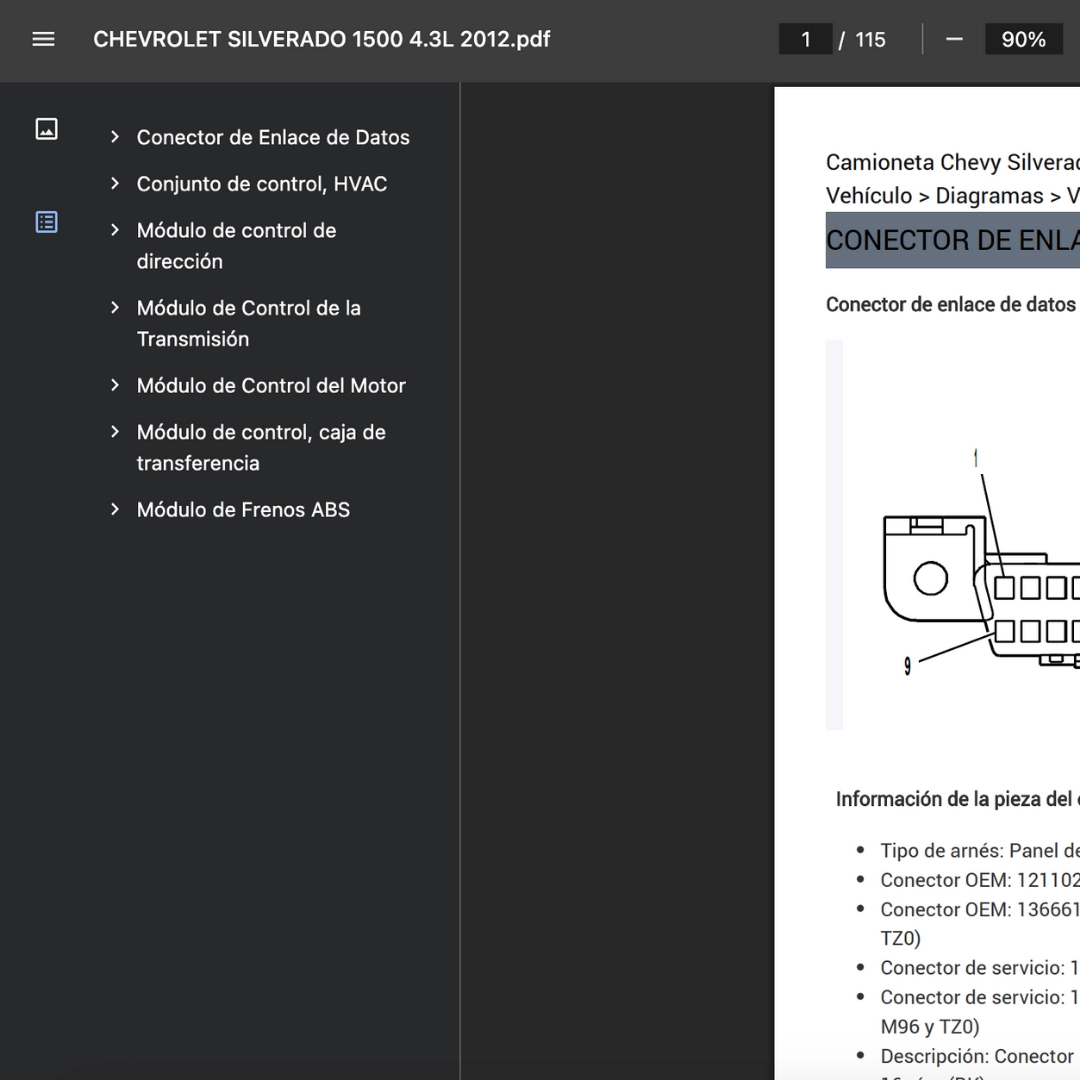

Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos: habilita escaneo y verificación de alimentación/comunicación del DLC para inicio del diagnóstico.
- Conjunto de control, HVAC: valida señales de sensores y actuadores de climatización para aislar fallas de confort.
- Módulo de control de dirección: comprueba alimentación y señales de par/posición en sistemas de asistencia.
- Módulo de Control de la Transmisión: permite medir comandos y retornos del TCM para evaluar cambios y protección.
- Módulo de Control del Motor: facilita pruebas en ECM/PCM: inyección, ignición, referencias y tierras críticas.
- Módulo de control, caja de transferencia: verifica selectores/actuadores y comunicación del sistema 4×4.
- Módulo de Frenos ABS: revisa alimentaciones, tierras y sensores de rueda para confirmar fallas en EBCM/ABS.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 – Preparación (Variante C): confirma DTC/síntoma, revisa fusibles y masa; identifica el conector por clave y orientación.
- Paso 2 – Medición dirigida: realiza back-probing seguro y mide B+, tierra, referencia y señal según el pin listado.
- Paso 3 – Verificación cruzada: compara con valores esperados, ejecuta prueba espejo y documenta antes de intervenir el arnés.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET SILVERADO 1500 2012. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout asigna cada terminal por conector; el diagrama eléctrico muestra el recorrido y relación entre circuitos.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines. Para valores por código usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a 1500 4.3L 2012; pueden existir variaciones de arnés/mercado. Verifica la etiqueta del conector.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en tus dispositivos.
Herramientas recomendadas
Multímetro, osciloscopio y puntas back-probe finas para no dañar terminales.
