¿Qué es y para qué sirve este pinout?

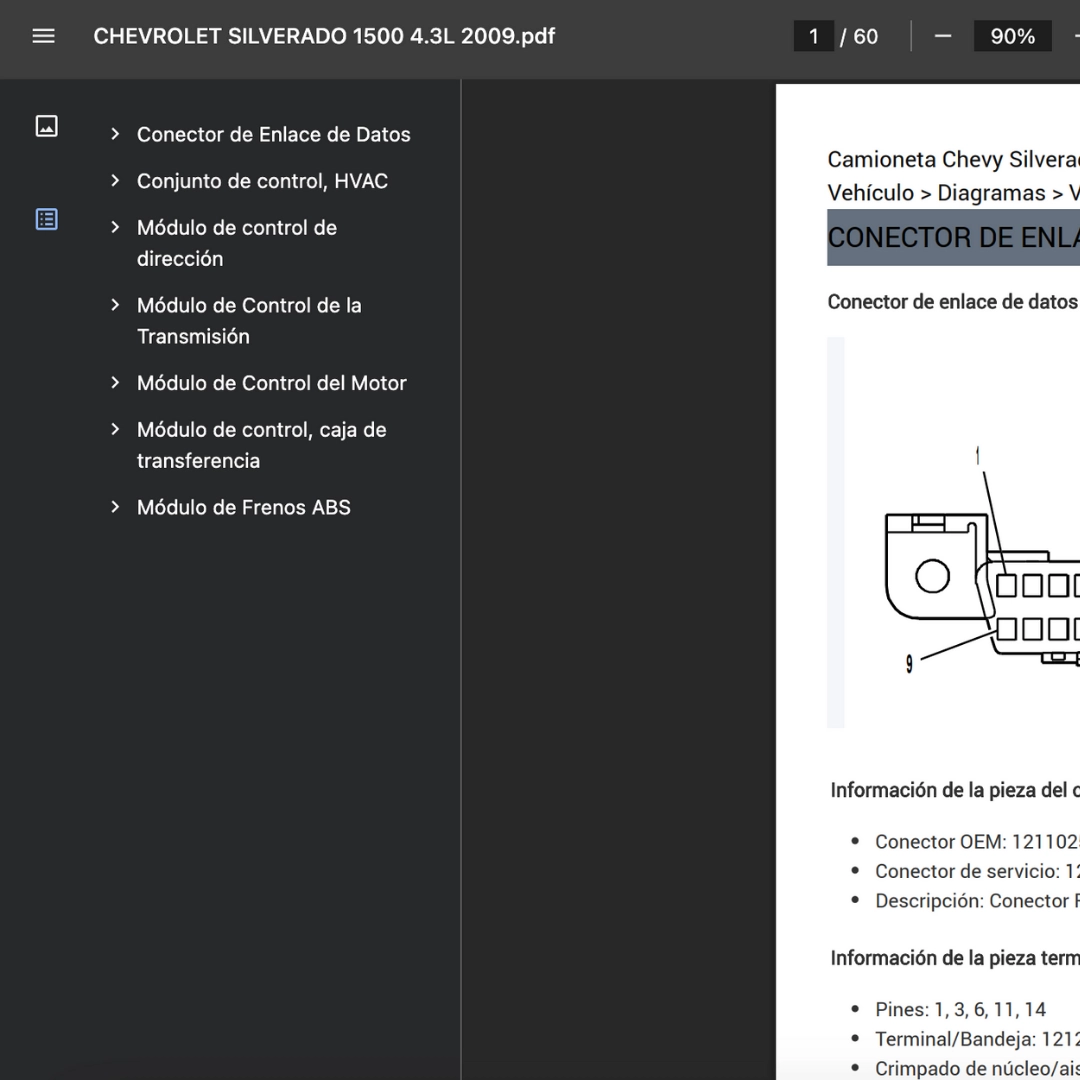

Este mapa de pines o diagrama de pines presenta la distribución exacta de terminales para los módulos clave de la CHEVROLET SILVERADO 1500 4.3L 2009. Te ayuda a identificar alimentaciones, tierras y líneas de comunicación para medir con multímetro u osciloscopio sin adivinar.
Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos: acceso a alimentación y redes (DLC) para escaneo, wake-up y comprobación de comunicación.
- Conjunto de control, HVAC: valida entradas de sensores y salidas a actuadores para recuperar funciones de climatización.
- Módulo de control de dirección: verifica señales de par/posición y líneas de alimentación de la asistencia.
- Módulo de Control de la Transmisión: permite medir solenoides/comandos y comunicación del TCM.
- Módulo de Control del Motor: facilita pruebas de sensores, inyectores e ignición en el ECM/PCM.
- Módulo de control, caja de transferencia: comprueba selectores, actuadores y comunicación del sistema 4×4.
- Módulo de Frenos ABS: revisa alimentaciones, tierras y señales de sensores de rueda/valvulería.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 – Preparación (Variante C): confirma DTC/síntoma, estado de batería y fusibles; identifica el conector por clave y orientación.
- Paso 2 – Medición segura: realiza back-probing con puntas finas; mide B+, tierra, referencia y señal según el pin asignado.
- Paso 3 – Verificación: compara con valores esperados, efectúa prueba espejo y documenta resultados antes de intervenir el arnés.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC. Compatible solo con CHEVROLET SILVERADO 1500 2009. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout asigna pines por conector; el diagrama eléctrico traza el recorrido de circuitos y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; este recurso se centra en la asignación de pines. Para valores por código usa el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a 1500 4.3L 2009; pueden existir diferencias por arnés/mercado. Verifica la etiqueta del conector.
Ubicación de módulos
La ubicación puede variar por versión; utiliza la guía de taller para localizar cada módulo con precisión.
Herramientas recomendadas
Multímetro, osciloscopio y puntas back-probe finas para evitar dañar terminales durante la medición.
