¿Qué es y para qué sirve este pinout?
Este mapa de pines o asignación de pines reúne la disposición y función de terminales de los principales módulos de la CHEVROLET SILVERADO 1500 4.8L 2010. Facilita pruebas con multímetro/oscopio, verifica continuidad y ayuda a localizar señales clave para un diagnóstico confiable.
Componentes incluidos (explicación rápida)

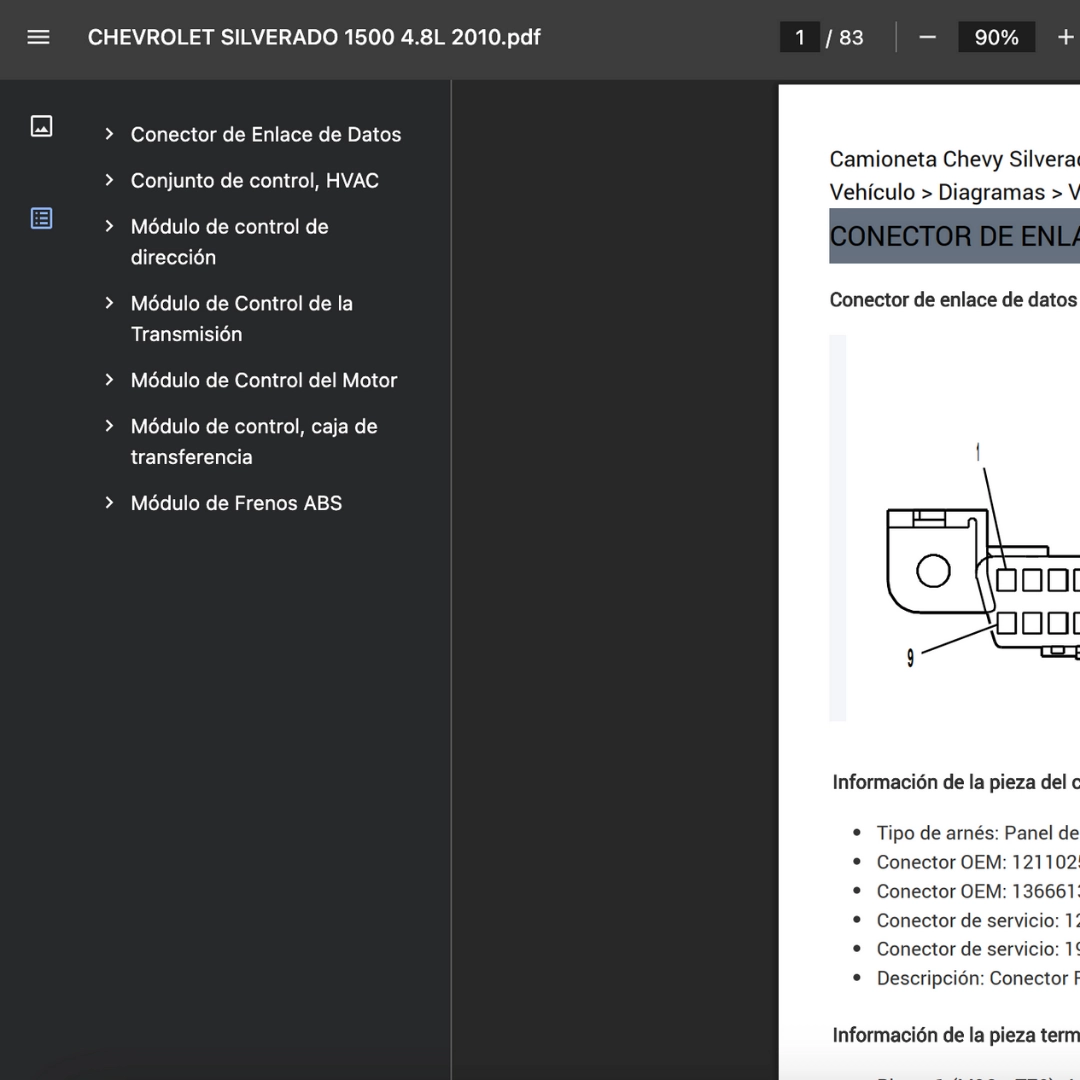

- Conector de Enlace de Datos: identifica pines de comunicación para escaneo y alimentación del DLC OBD-II, agilizando lecturas y borrado de códigos.
- Conjunto de control, HVAC: mapea señales de actuadores y sensores de climatización para aislar fallas de soplador, compresor o puertas de mezcla.
- Módulo de control de dirección: ubica líneas de torque/ángulo y alimentación del sistema de dirección asistida electrónica para verificar entradas y salidas.
- Módulo de Control de la Transmisión: detalla TCM: solenoides, presión y líneas CAN, facilitando pruebas de cambios y enclavamientos.
- Módulo de Control del Motor: ECM/PCM: inyectores, bobinas, CKP/CMP y relés; permite validar señal, alimentación y tierra en motor.
- Módulo de control, caja de transferencia: TCCM: pines de motor de acople y sensores de modo para diagnóstico de 4×4.
- Módulo de Frenos ABS: EBCM: alimentaciones, tierras y ruedas (WSS) para revisar bases de ABS/estabilidad.
Cómo usarlo en diagnóstico (3 pasos)
- Preparación (Variante B): confirma alimentación/tierras en cada módulo con diagrama de pines antes de seguir síntomas.
- Señales: mide entradas/salidas (sensores/actuadores) en los pines listados y compara forma/valor con lo esperado.
- Aislamiento: si hay discrepancia, repite desde el conector anterior hasta localizar el tramo o componente defectuoso.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible únicamente con CHEVROLET SILVERADO 1500 2010. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout muestra función y ubicación de terminales en conectores; el diagrama eléctrico traza rutas completas del cableado entre componentes.
¿Incluye procedimientos/valores por DTC?
No; se centra en pines y señales. Úsalo junto con tu escáner o manual de servicio para valores específicos por código.
Compatibilidad por versiones/mercados
Aplicable a la configuración indicada; tolera variaciones menores. Si tu Silverado difiere por paquete/mercado, solicita la variante correcta.
Colores de cables
No detalla gamas de color; prioriza función por pin. Contrasta con tu arnés o guía de cableado si necesitas códigos de color.
Uso offline
Descargas el PDF y puedes usarlo sin conexión en tu dispositivo, ideal para taller con señal limitada.
