Pin Out / Vista de Conectores CHEVROLET SILVERADO 1500 4.3L 2003 PDF

¿Qué es y para qué sirve este pinout?

Este esquema de pines o mapa de conectores compila la asignación de terminales clave de la CHEVROLET SILVERADO 1500 4.3L 2003. Sirve para localizar alimentaciones, tierras y líneas de datos a fin de medir con multímetro u osciloscopio, reduciendo tiempos de diagnóstico y evitando retrabajos.

Componentes incluidos (explicación rápida)

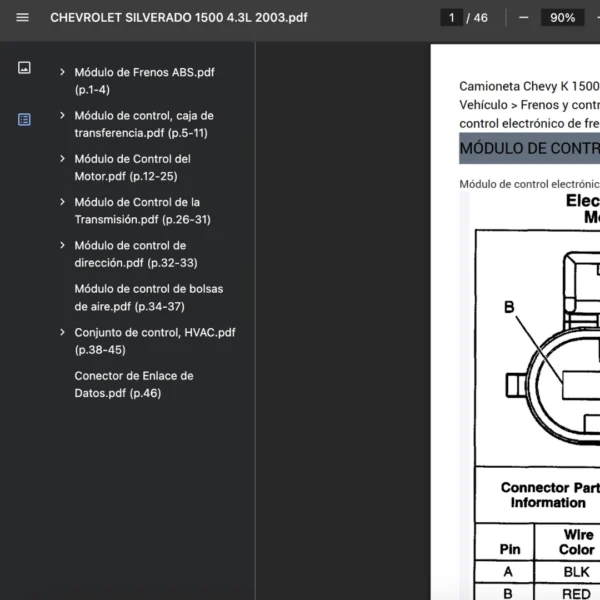

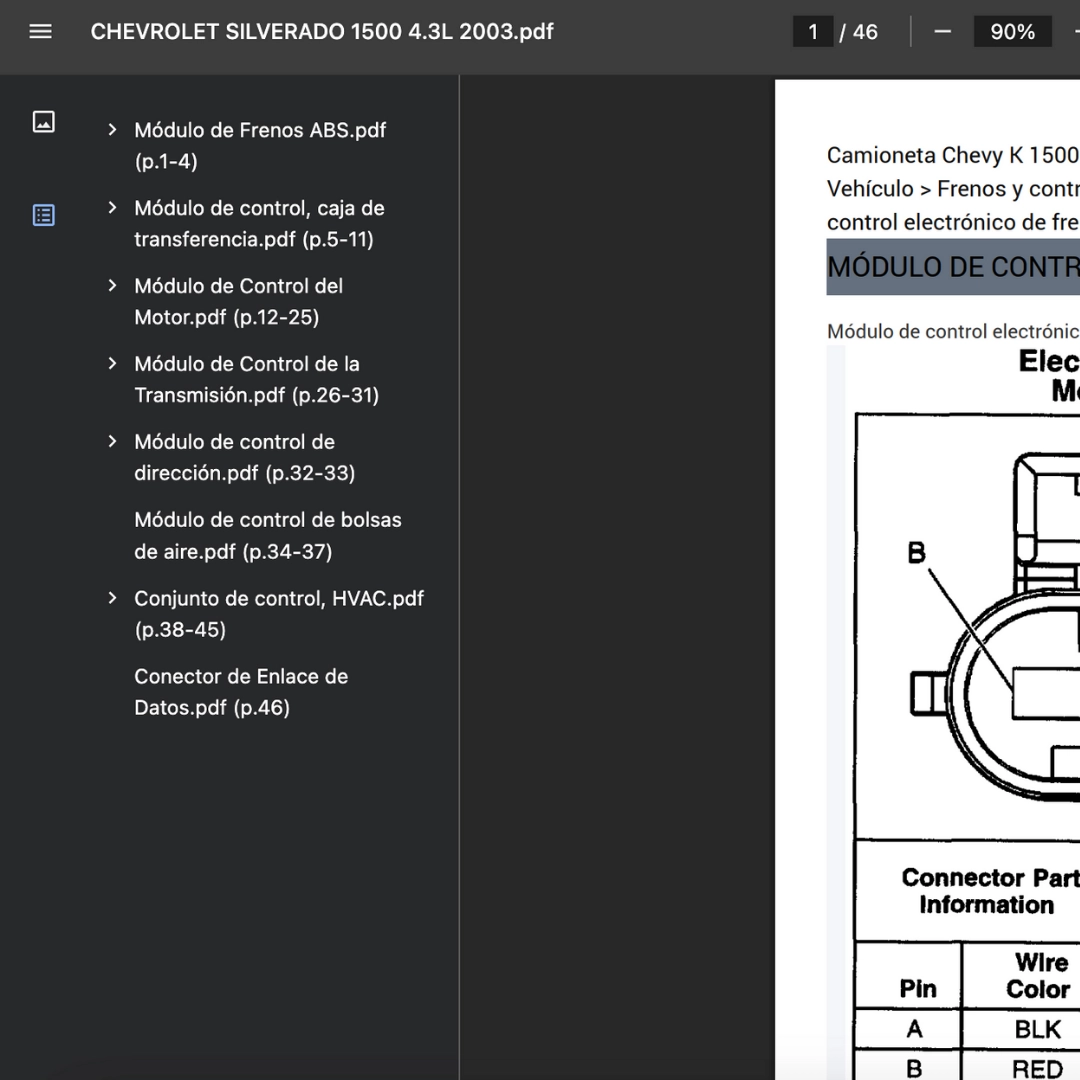

• Módulo de Frenos ABS.pdf (p.1-4): alimentación, tierras y sensores de rueda.
• Módulo de control electrónico de frenos – C1.pdf (p.1): cavidades críticas del EBCM.
• Módulo de control electrónico de frenos – C2 – Serie 1020.pdf (p.2-3): líneas de control y retorno.
• Módulo de control electrónico de frenos – Serie C2 – 30.pdf (p.4): asignación específica por serie.
• Módulo de control, caja de transferencia.pdf (p.5-11): mando y feedback del 4×4.
• Caja de transferencia NVG 246-NP8-C1.pdf (p.1): pines de selección.
• Caja de transferencia NVG 246-NP8-C2.pdf (p.2): señales de estado.
• Caja de transferencia NVG 246-NP8-C3.pdf (p.3): confirmación de posición.
• Caja de transferencia NVG 261-NP2.pdf (p.4): entradas/salidas del actuador.
• Caja de transferencia NVG 263-NP1-C1.pdf (p.5): distribución por cavidad.
• Caja de transferencia NVG 263-NP1-C2.pdf (p.6): señales de control.
• Caja de transferencia NVG 263-NP1-C3.pdf (p.7): validación de posición.
• Módulo de Control del Motor.pdf (p.12-25): I/O del ECM para inyección/encendido.
• Módulo de control del tren motriz (PCM) – C1.pdf (p.1-7): mapeo del conector C1.
• Módulo de control del tren motriz (PCM) – C2.pdf (p.8-14): mapeo del conector C2.
• Módulo de Control de la Transmisión.pdf (p.26-31): I/O del TCM; solenoides y rango.
• Conector del interruptor de remolquetransporte, lado del arnés de cableado de la columna.pdf (p.1): señales del switch Tow/Haul.
• Conector en línea de 20 vías, lado de la transmisión.pdf (p.2): distribución por cavidad.
• Conector en línea de 20 vías, lado del motor.pdf (p.3-4): continuidad y retorno.
• Vista del extremo del conector en línea de 20 vías.pdf (p.5-6): referencia de pines.
• Módulo de control de dirección.pdf (p.32-33): alimentación, tierra y comunicación.
• Columna de dirección.pdf (p.1): asignación del conector.
• Sensor de ángulo de dirección.pdf (p.2): señal y referencia.
• Módulo de control de bolsas de aire.pdf (p.34-37): SRS: disparo y sensores.
• Conjunto de control, HVAC.pdf (p.38-45): mando y retorno de climatización.
• Módulo de control de HVAC – C1.pdf (p.1-3): pines del panel C1.
• Módulo de control de HVAC – C2.pdf (p.4): pines del panel C2.
• Sistema HVAC – Automático.pdf (p.5-8): señales de actuadores/sensores.
• Conector de Enlace de Datos.pdf (p.46): DLC: alimentación, tierras y comunicación.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 (C): Identifica el sistema y abre la sección; localiza conector y cavidades.
2. Paso 2: Mide alimentación, tierra y señal en los pines listados; compara con el comportamiento esperado.
3. Paso 3: Si hay anomalías, sigue el circuito al siguiente punto de prueba y verifica continuidad/caídas de voltaje.

Formato y compatibilidad

PDF visible en teléfono, tablet y PC; listo para impresión. Compatible solo con CHEVROLET SILVERADO 1500 4.3L 2003. Si requieres otra variante/modelo, contáctanos.
