¿Qué es y para qué sirve este pinout?
Este mapa de pines o diagrama de conectores detalla la asignación de terminales de la CHEVROLET SILVERADO 1500 4.3L 2000. Permite identificar alimentaciones, tierras y líneas de comunicación para ejecutar pruebas rápidas con multímetro u osciloscopio, acortando tiempos de diagnóstico y evitando retrabajos.
Componentes incluidos (explicación rápida)

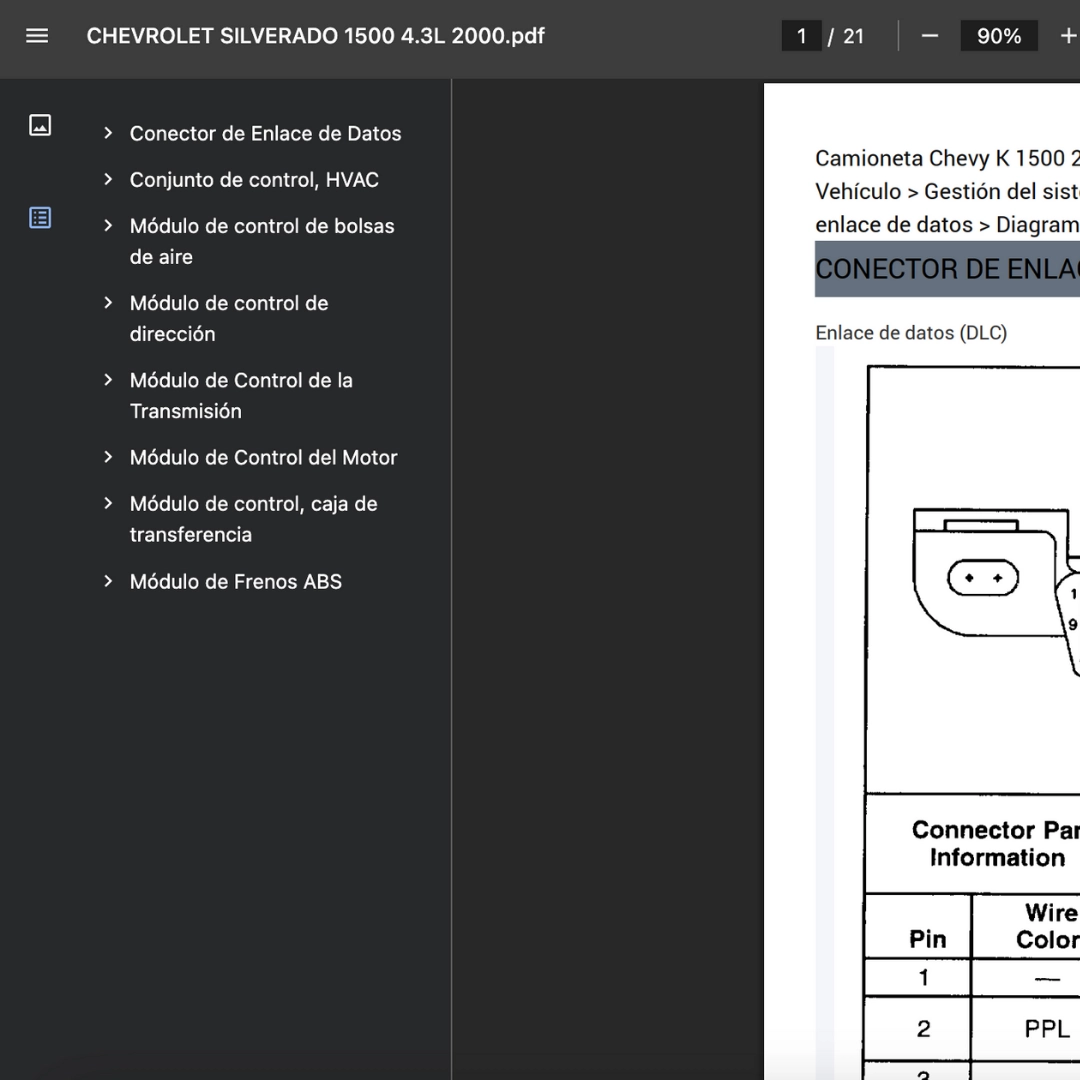

- Conector de Enlace de Datos: mapea pines del DLC para escaneo, alimentación y comunicación segura con el escáner.
- Conjunto de control, HVAC: ubica señales de mando/retorno de climatización; agiliza la verificación de actuadores y sensores.
- Módulo de control de bolsas de aire: referencias SRS y líneas de disparo; ayuda a validar integridad y comunicación del sistema.
- Módulo de control de dirección: alimentación, tierra y bus; útil en fallas de asistencia o pérdida de datos.
- Módulo de Control de la Transmisión: entradas/salidas del TCM; permite comprobar solenoides, rango y enlace de datos.
- Módulo de Control del Motor: I/O del ECM para inyección/encendido; facilita pruebas dirigidas de sensores y actuadores.
- Módulo de control, caja de transferencia: mando y retro del 4×4; confirma operación de actuadores y selectores.
- Módulo de Frenos ABS: alimentación, tierra y señales de rueda; útil para diagnóstico de ABS/ESC.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (C): Define el síntoma y selecciona el módulo; abre la sección correspondiente y localiza conector y cavidades.
- Paso 2: Con multímetro/oscopio, mide alimentación, tierra y señal en los pines indicados; contrasta con el comportamiento esperado.
- Paso 3: Si hay anomalías, sigue el circuito al siguiente punto de prueba y verifica continuidad/caídas de voltaje.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; listo para impresión. Compatible solo con CHEVROLET SILVERADO 1500 4.3L 2000. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama eléctrico muestra el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No. Este recurso se centra en pines y funciones para medición; los flujos por DTC están en el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a esta configuración. Cambios por año/mercado/paquete pueden variar pines; verifica etiqueta del módulo y arnés.
Diagrama completo de cableado
No incluye esquemas completos; se limita a conectores y cavidades para pruebas rápidas en campo.
Uso offline
Una vez descargado, el PDF funciona sin conexión; se recomienda guardarlo en el dispositivo del taller.
