¿Qué es y para qué sirve este pinout?
Es un mapa de pines o diagrama de pines que detalla la asignación de terminales en los conectores y módulos de la CHEVROLET S10 4.3L VIN W 1999. Permite validar alimentación, tierra y señales con multímetro u osciloscopio, acelerando un diagnóstico preciso tanto en 4×2 como en 4×4.
Componentes incluidos (explicación rápida)

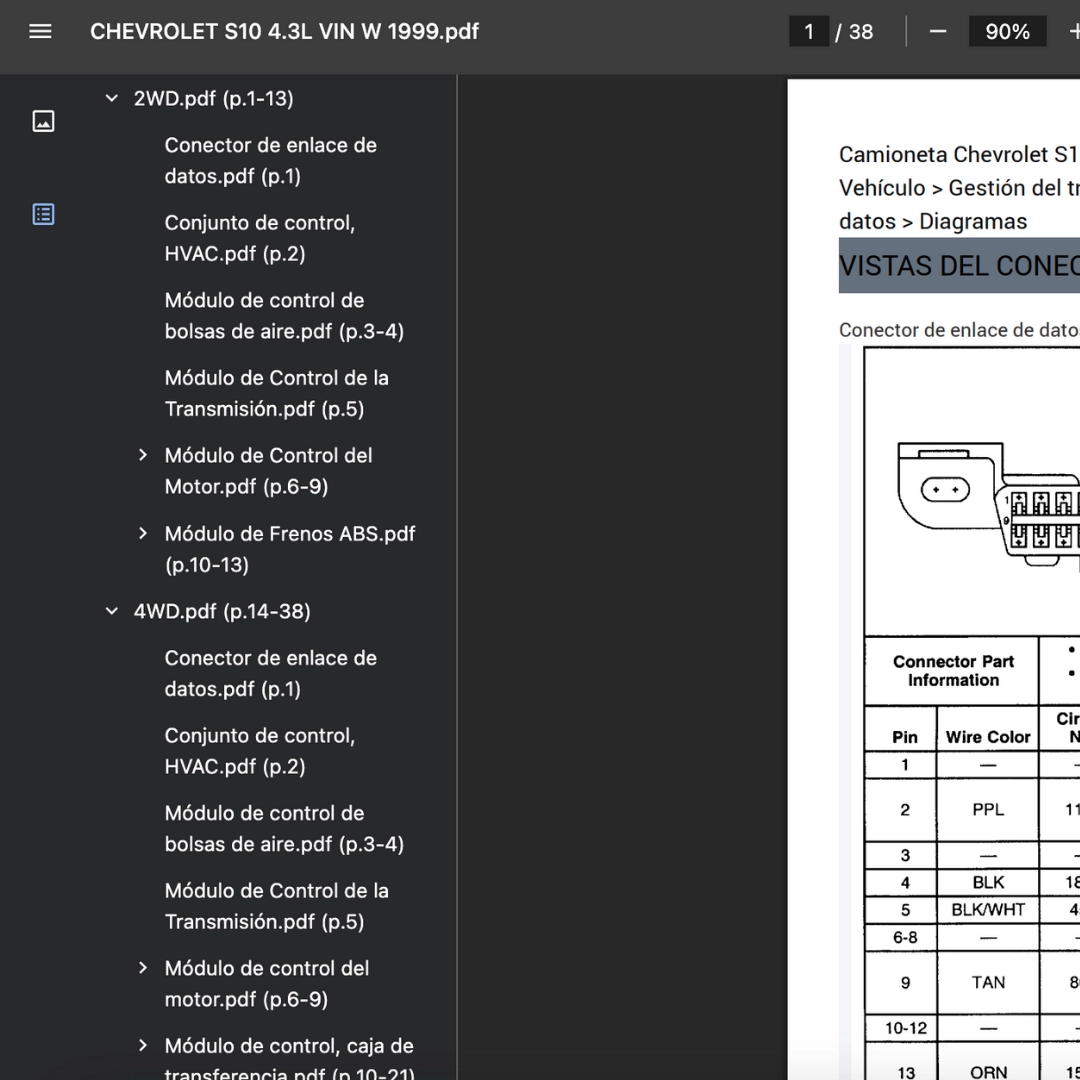

- 2WD.pdf (p.1-13): Vista general de conectores y rutas clave.
- Conector de enlace de datos.pdf (p.1): DLC para OBD-II y comunicación.
- Conjunto de control, HVAC.pdf (p.2): Mandos/sensores del panel de clima.
- Módulo de control de bolsas de aire.pdf (p.3-4): Líneas SRS de alimentación y disparo.
- Módulo de Control de la Transmisión.pdf (p.5): Solenoides, VSS y control del TCM.
- Módulo de Control del Motor.pdf (p.6-9): Inyección, encendido y comunicación.
- C1.pdf (p.1): Distribución del conector ECM C1.
- C2.pdf (p.2): Señales y tierras ECM C2.
- C3.pdf (p.3): Entradas/salidas ECM C3.
- C4.pdf (p.4): Líneas complementarias ECM C4.
- Módulo de Frenos ABS.pdf (p.10-13): Alimentación y sensores al EBCM.
- Conector C1 del EBCM.pdf (p.1-2): Pines del conector principal.
- Conector C2 del EBCM.pdf (p.3): Señales auxiliares.
- Conector C3 del EBCM.pdf (p.4): Control/diagnóstico.
- 4WD.pdf (p.14-38): Vista general para configuración 4×4.
- Conector de enlace de datos.pdf (p.1): DLC en esquema 4WD.
- Conjunto de control, HVAC.pdf (p.2): Panel de clima 4WD.
- Módulo de control de bolsas de aire.pdf (p.3-4): SRS en variante 4WD.
- Módulo de Control de la Transmisión.pdf (p.5): Señales TCM 4WD.
- Módulo de control del motor.pdf (p.6-9): ECM para 4WD.
- C1.pdf (p.1): ECM C1 4WD.
- C2.pdf (p.2): ECM C2 4WD.
- C3.pdf (p.3): ECM C3 4WD.
- C4.pdf (p.4): ECM C4 4WD.
- Módulo de control, caja de transferencia.pdf (p.10-21): Control de acople y sensores.
- NVG 136-NP4 Delantero.pdf (p.1): Accionamiento delantero.
- NVG 136-NP4 Trasero.pdf (p.2): Conjunto trasero.
- NVG 233-NP1 C1.pdf (p.3-4): Distribución conector C1.
- NVG 233-NP1 C2.pdf (p.5): Señales conector C2.
- NVG 233-NP1 Eje delantero.pdf (p.6): Pines del eje.
- NVG 236 C1.pdf (p.7-8): Terminales conector C1.
- NVG 236 C2.pdf (p.9): Señales conector C2.
- NVG 236 Delantero.pdf (p.10): Actuadores delanteros.
- NVG 236 Eje delantero.pdf (p.11): Sensor/accionamiento eje.
- NVG 236 Trasero.pdf (p.12): Actuadores traseros.
- Módulo de Frenos ABS.pdf (p.22-25): Alimentación y sensores 4WD.
- Conector C1 del EBCM.pdf (p.1-2): Pines principales 4WD.
- Conector C2 del EBCM.pdf (p.3): Señales auxiliares 4WD.
- Conector C3 del EBCM.pdf (p.4): Control/diagnóstico 4WD.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema implicado y abre su pinout; verifica primero power/grounds.
- Paso 2: Mide por back-probe en el pin exacto (voltaje, continuidad u onda) sin dañar el conector.
- Paso 3: Compara con el comportamiento esperado; aísla arnés, sensor o módulo y revalida.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC. Compatible únicamente con CHEVROLET S10 1999. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines y conectores; el diagrama traza el circuito completo. Se complementan.
¿Incluye procedimientos/valores por DTC?
No. Este recurso es de pines; para DTC consulta el manual de servicio o una base técnica.
Compatibilidad por versiones/mercados
Aplica a S10 1999 VIN W; puede variar por región/paquete. Verifica número de parte.
Uso offline
Tras la descarga, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
