¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o referencia de pines que detalla la asignación de terminales de los módulos y conectores de la CHEVROLET S10 2.2L 2000. Permite validar alimentación, tierra y señales con multímetro u osciloscopio para un diagnóstico certero sin dañar el arnés.
Componentes incluidos (explicación rápida)

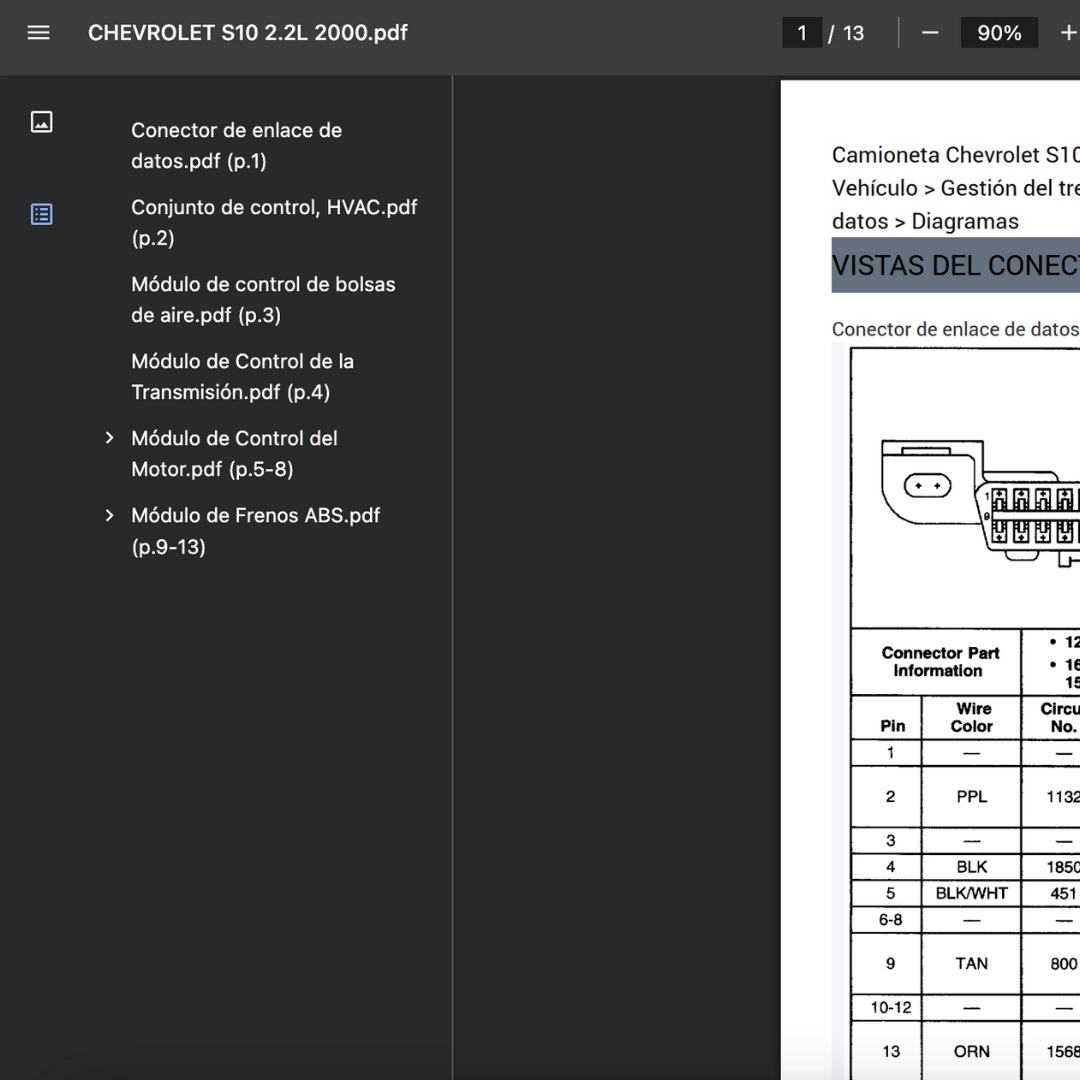

- Conector de enlace de datos.pdf (p.1): Pines del DLC para OBD-II y comunicación.
- Conjunto de control, HVAC.pdf (p.2): Entradas/salidas del panel de climatización.
- Módulo de control de bolsas de aire.pdf (p.3): Alimentaciones, respaldo y líneas del SRS.
- Módulo de Control de la Transmisión.pdf (p.4): Líneas del TCM a solenoides, VSS y autorizaciones.
- Módulo de Control del Motor.pdf (p.5-8): Inyección, encendido y comunicación del ECM.
- C1 (Azul).pdf (p.1-2): Distribución del conector ECM C1 para power/grounds.
- C2 (ROJO).pdf (p.3-4): Entradas y salidas críticas del conector ECM C2.
- Módulo de Frenos ABS.pdf (p.9-13): Alimentación, tierra y sensores al EBCM.
- Módulo de control electrónico de frenos (EBCM) (310 ABS) C1.pdf (p.1): Pines del conector principal 310 ABS.
- Módulo de control electrónico de frenos (EBCM) (310 ABS) C2.pdf (p.2): Señales auxiliares del 310 ABS.
- Módulo de control electrónico de frenos (EBCM) (310 ABS) C3.pdf (p.3): Líneas de control y diagnóstico.
- Módulo de control electrónico de frenos (EBCM) (325 ABS) C1.pdf (p.4): Distribución del conector principal 325 ABS.
- Módulo de control electrónico de frenos (EBCM) (325 ABS) C2.pdf (p.5): Terminales auxiliares del 325 ABS.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema afectado y abre el pinout correspondiente; confirma primero power/grounds.
- Paso 2: Realiza mediciones back-probe en el pin exacto para voltaje, continuidad o forma de onda.
- Paso 3: Compara resultados esperados; aísla arnés, sensor o módulo y valida la corrección.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC. Compatible únicamente con CHEVROLET S10 2000. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista asignaciones en conectores; el diagrama muestra el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No. Este material cubre pines; para DTC consulta el manual de servicio o una base técnica.
Compatibilidad por versiones/mercados
Aplica a S10 2000; podría variar por región/paquete. Verifica número de parte y conector.
Colores de cables
No estandariza colores; usa el diagrama de cableado del vehículo para códigos y rutas.
Uso offline
Tras la descarga, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
