¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o diagrama de pines que detalla la asignación de terminales de los principales módulos del CHEVROLET MALIBU LS 3.9L 2007. Facilita validar alimentación, tierra y señales con multímetro u osciloscopio para acelerar el diagnóstico y evitar daños por pruebas incorrectas.

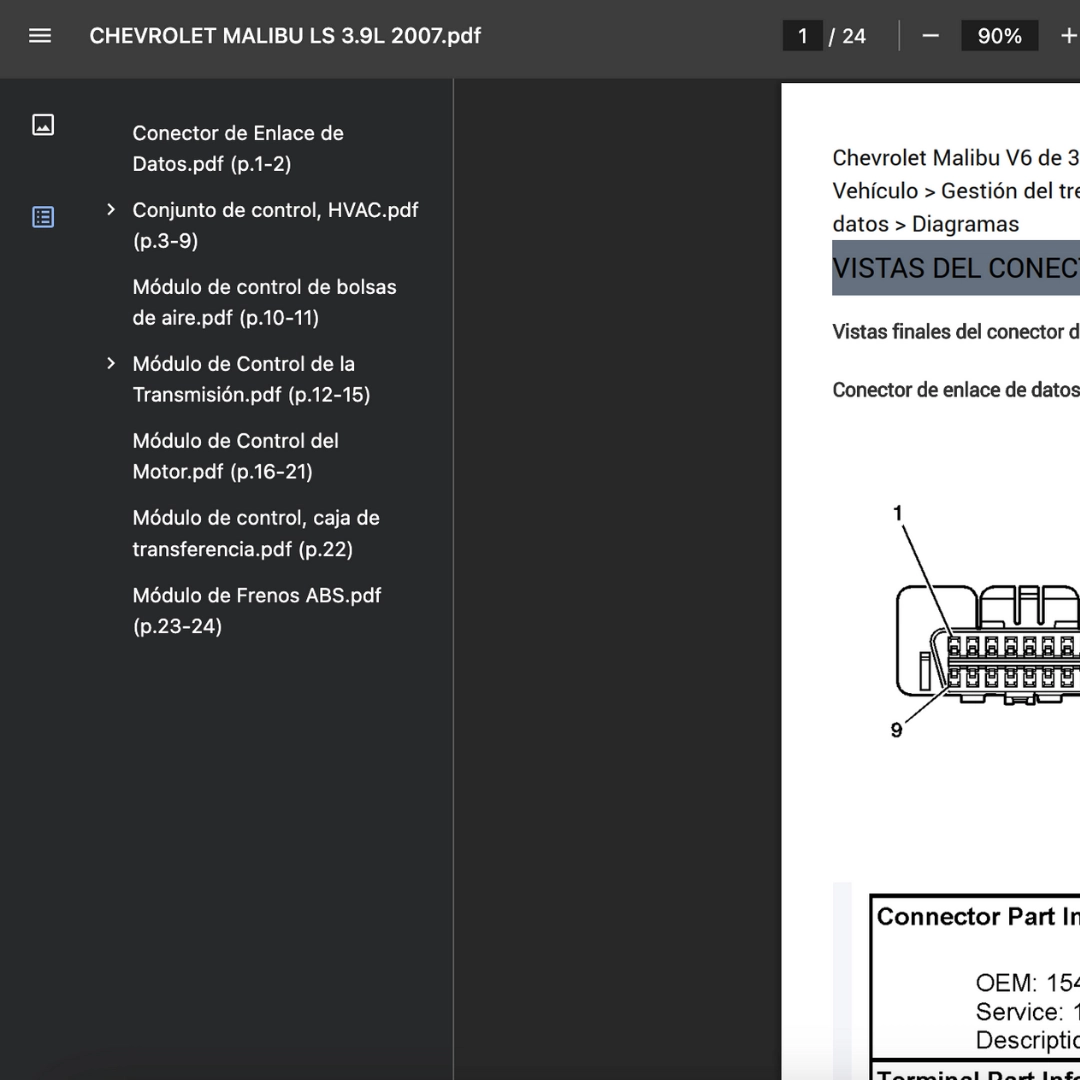

Componentes incluidos (explicación rápida)
- Conector de Enlace de Datos.pdf (p.1-2): Pines del DLC para OBD-II y comunicación con escáner.
- Conjunto de control, HVAC.pdf (p.3-9): Entradas/salidas del panel para verificar mandos y sensores del clima.
- Climatización automática.pdf (p.1-2): Señales específicas del modo AUTO para aislar fallas de control.
- Conjunto de control.pdf (p.3-4): Referencias del conjunto de mandos; agiliza pruebas de continuidad.
- HVAC – Manual.pdf (p.5-7): Power/grounds y actuadores del sistema en modo manual.
- Módulo de control de bolsas de aire.pdf (p.10-11): Líneas SRS de disparo, respaldo y diagnóstico.
- Módulo de Control de la Transmisión.pdf (p.12-15): Solenoides, presión y VSS del TCM.
- Bloqueo de cambio, transmisión automática.pdf (p.1): Circuito del shift-lock para liberación de palanca.
- Luz indicadora de posición de cambio de transmisión.pdf (p.2): Retroalimentación PRNDL hacia el cuadro.
- Sensorinterruptor de posición de la transmisión, AT.pdf (p.3): Rango de transmisión y autorización de arranque.
- Sensorinterruptor de temperatura de la transmisión, AT.pdf (p.4): Entrada térmica para estrategia de cambio.
- Módulo de Control del Motor.pdf (p.16-21): ECM/PCM: inyección, encendido y red CAN.
- Módulo de control, caja de transferencia.pdf (p.22): Control de acople y sensores (si equipado).
- Módulo de Frenos ABS.pdf (p.23-24): Alimentación, tierra y líneas de sensores al EBCM.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (C): Reproduce la falla; abre el pinout del sistema implicado y confirma primero power/grounds.
- Paso 2: Realiza mediciones back-probe en el pin exacto para voltaje, continuidad o forma de onda.
- Paso 3: Compara resultados con el comportamiento esperado; aísla arnés, sensor o módulo y valida tras cada corrección.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; impresión nítida. Compatible únicamente con CHEVROLET MALIBU 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista asignaciones en conectores; el diagrama traza el circuito completo. Se complementan.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines; para DTC usa el manual de servicio o una base técnica.
Compatibilidad por versiones/mercados
Aplica al MALIBU 2007 indicado; pueden variar pines por región/paquete. Verifica número de parte y conector.
Colores de cables
No estandariza colores; consulta el diagrama eléctrico del vehículo para códigos y rutas.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
