Pin Out / Vista de Conectores CHEVROLET MALIBU L4-2.2L 2007 PDF

¿Qué es y para qué sirve este pinout?

Es un mapa de pines o diagrama de pines que detalla la asignación de terminales de los módulos y conectores del CHEVROLET MALIBU L4-2.2L 2007. Permite validar alimentación, tierra y señales con multímetro u osciloscopio, agilizando un diagnóstico preciso sin dañar arneses o conectores.

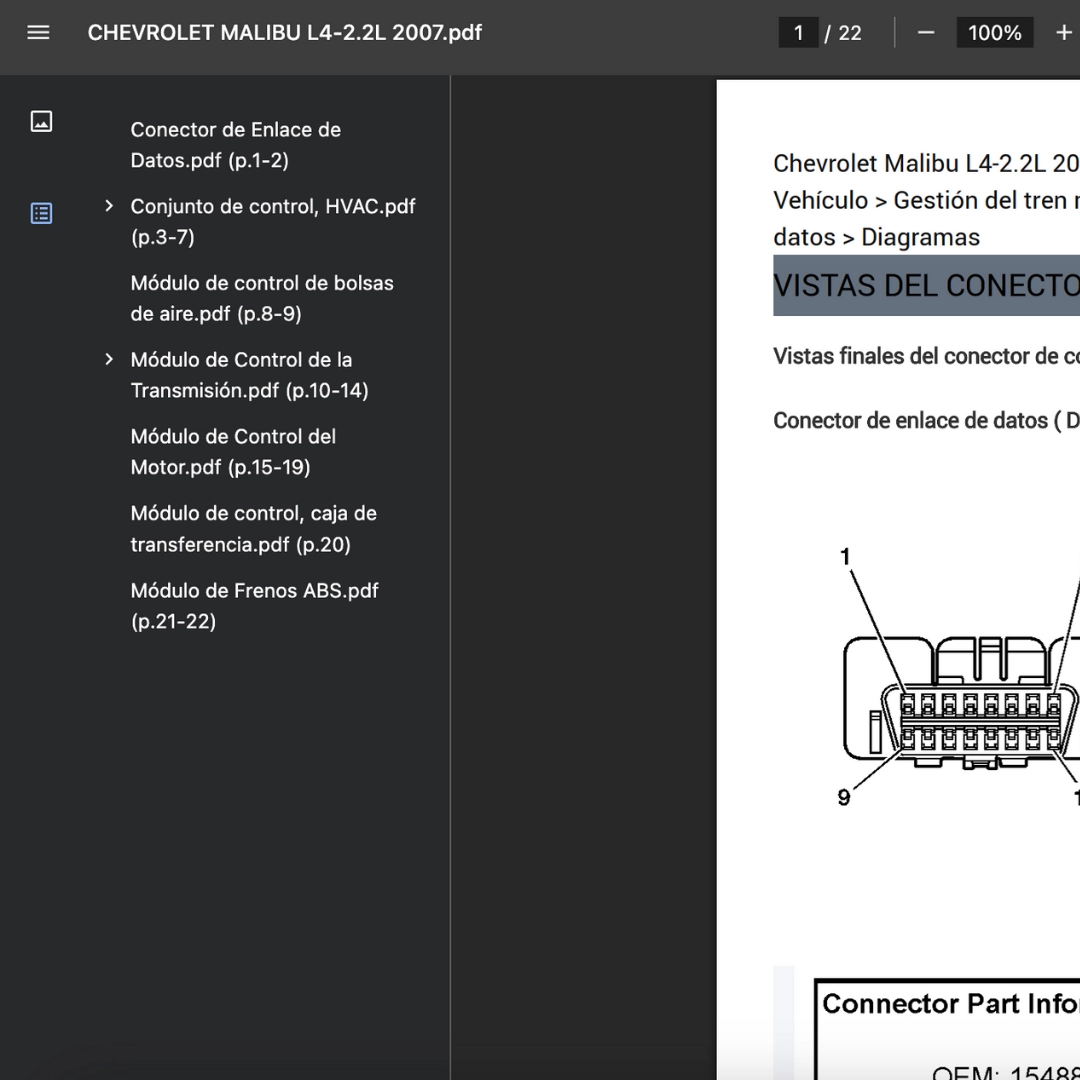

Componentes incluidos (explicación rápida)

• Conector de Enlace de Datos.pdf (p.1-2): Pines del DLC para comunicación OBD-II y lectura/borrado de códigos.
• Conjunto de control, HVAC.pdf (p.3-7): Entradas y salidas del panel de climatización para verificar mandos y sensores.
• Climatización automática.pdf (p.1-2): Señales específicas del sistema automático; ayuda a aislar fallas de control.
• Manual, HVAC.pdf (p.3-5): Referencias del modo manual; confirma actuadores básicos de A/C y calefacción.
• Módulo de control de bolsas de aire.pdf (p.8-9): Alimentaciones, respaldo y líneas del SRS para seguridad.
• Módulo de Control de la Transmisión.pdf (p.10-14): Pines TCM para solenoides, presión y velocidad.
• Bloqueo de cambio, transmisión automática.pdf (p.1): Verifica circuito de shift-lock y su activación.
• Interruptor de modo de transmisión, AT.pdf (p.2): Confirmación de señales de modo.
• Luz indicadora de posición de cambio de transmisión.pdf (p.3): Retroalimentación PRNDL al cuadro.
• Sensorinterruptor de posición de la transmisión, AT.pdf (p.4): Señales de rango para autorización de arranque/cambio.
• Sensorinterruptor de temperatura de la transmisión, AT.pdf (p.5): Lectura térmica para estrategia de cambio.
• Módulo de Control del Motor.pdf (p.15-19): ECM/PCM: inyección, encendido y red CAN.
• Módulo de control, caja de transferencia.pdf (p.20): Control de acople y sensores del sistema 4WD (si equipado).
• Módulo de Frenos ABS.pdf (p.21-22): Alimentación, tierra y líneas de sensores de rueda al EBCM.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 (A): Identifica el sistema con falla y abre el pinout correspondiente; verifica primero power/grounds.
2. Paso 2: Realiza medición back-probe en el pin exacto para voltaje, continuidad o señal.
3. Paso 3: Compara contra valores esperados; aísla arnés, sensor o módulo y valida tras cada corrección.

Formato y compatibilidad

PDF visible en teléfono, tablet y PC. Compatible únicamente con CHEVROLET MALIBU 2007. Si requieres otra variante/modelo, contáctanos.
