¿Qué es y para qué sirve este pinout?
Este pinout o mapa de pines reúne la asignación de terminales para verificación rápida en la CHEVROLET MALIBU 3.5L 2008. Permite comprobar 12 V, tierras y señales con multímetro u osciloscopio, optimizando el diagnóstico sin desmontajes innecesarios.

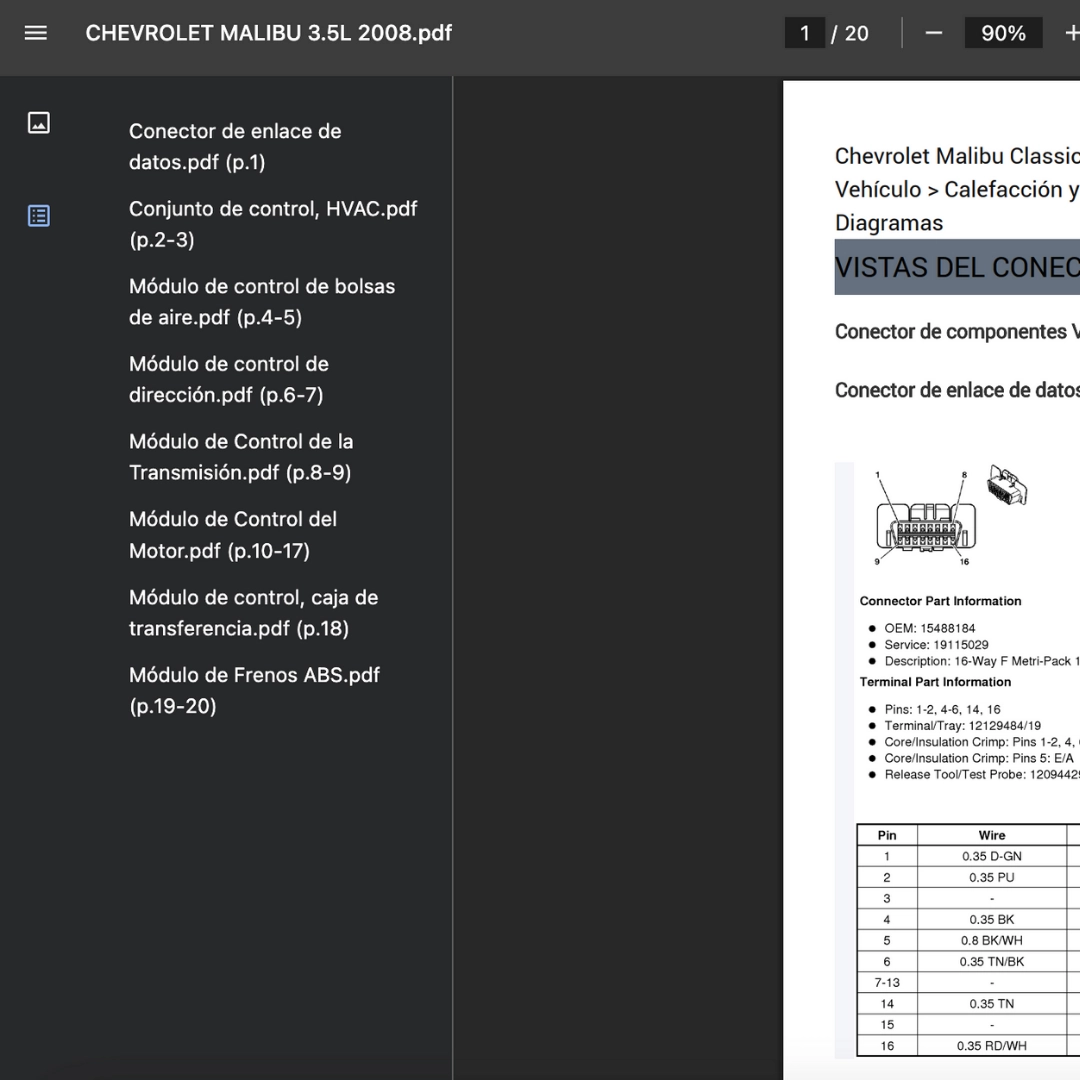

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1): DLC OBD-II para lectura/borrado de DTC y comunicación.
- Conjunto de control, HVAC.pdf (p.2-3): Alimentaciones, salidas de blower y control A/C.
- Módulo de control de bolsas de aire.pdf (p.4-5): SDM/SRS: ignitores y sensores de impacto.
- Módulo de control de dirección.pdf (p.6-7): Integración del sistema de asistencia y red de datos.
- Módulo de Control de la Transmisión.pdf (p.8-9): TCM: solenoides y señales ISS/OSS/CAN.
- Módulo de Control del Motor.pdf (p.10-17): ECM/PCM: 5 V de referencia, tierras y E/S críticas.
- Módulo de control, caja de transferencia.pdf (p.18): Líneas de mando y retroalimentación del sistema.
- Módulo de Frenos ABS.pdf (p.19-20): EBCM/ABS: sensores de rueda y actuadores hidráulicos.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (C): Ubica el módulo y pin según DTC o síntoma en el índice incluido.
- Paso 2: Verifica 12 V, tierras y 5 V; mide la señal en el pin con multímetro/osciloscopio.
- Paso 3: Compara con valores esperados y confirma continuidad/aislamiento antes de reemplazar componentes.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET MALIBU 2008 3.5L. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra recorridos e interconexiones de todo el sistema.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en pines y señales. Úsalo con manuales de diagnóstico y escáner OBD-II.
Compatibilidad por versiones/mercados
Aplica a MALIBU 3.5L 2008; pueden variar pines por equipamiento/mercado. Verifica código de motor y arnés.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en tus dispositivos.
Herramientas recomendadas
Multímetro, osciloscopio y puntas back-probe para pruebas sin dañar el arnés.
