¿Qué es y para qué sirve este pinout?
Este recurso es un mapa de pines o diagrama de conectores diseñado para acelerar el diagnóstico eléctrico en la CHEVROLET COLORADO 2.8L 2018. Permite identificar funciones, ubicaciones y alimentación/tierra por cavidad, evitando pruebas a ciegas y reduciendo tiempos de verificación.
Componentes incluidos (explicación rápida)

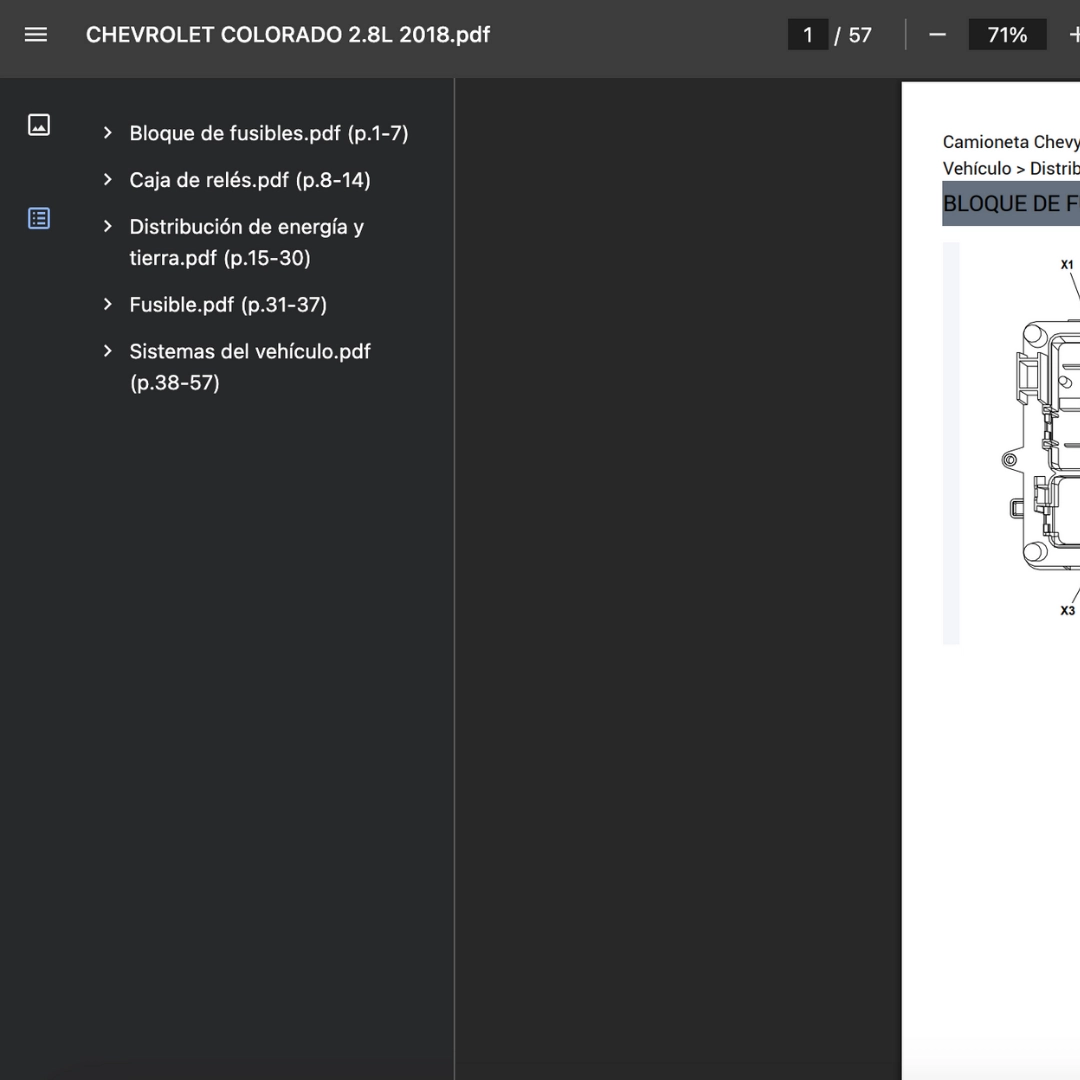

- Bloque de fusibles (p.1–7): referencia rápida de fusibles y funciones.
- Caja de relés (p.8–14): localiza relés y su conmutación.
- Distribución de energía y tierra (p.15–30): rutas de alimentación y puntos de masa.
- Fusible (p.31–37): tipologías, capacidad y chequeo.
- Sistemas del vehículo (p.38–57): mapeo por subsistemas para trazado.
- Vistas del arnés en línea (p.1–10): extremos de conectores entre arneses.
- Vistas del paquete de empalme (p.11–13): cavidades JX y continuidad.
- Vistas por nombre (p.14–20): identificación rápida por componente.
- Bomba de combustible G18 (p.1): pines de control y retorno.
- Controles HVAC A26 (p.2): señales de mando y alimentación.
- Módulo TCM K71 (p.3–5): comunicación y actuadores de transmisión.
- Motor caja de transferencia A16 (p.6): posiciones y potencia.
- Sensor presión de combustible B47 (p.7): señal analógica y referencia.
Cómo usarlo en diagnóstico (3 pasos)
- Identifica el sistema afectado y abre la sección correspondiente del índice.
- Ubica el conector y su cavidad; confirma alimentación/tierra con multímetro y lámpara de prueba.
- Traza la ruta entre fusible/relé y módulo, verificando continuidad y caída de tensión antes de reemplazar piezas.
Formato y compatibilidad
PDF claro y legible en teléfono, tablet o PC. Compatible únicamente con Chevrolet Colorado 2.8L 2018. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout muestra funciones por cavidad en conectores; el diagrama eléctrico traza el circuito completo entre componentes y tierras.
¿Incluye procedimientos/valores por DTC?
No. Provee asignación de pines para mediciones; los flujogramas/valores por DTC se consultan en manual de servicio.
Compatibilidad por versiones/mercados
Aplica a Colorado 2.8L 2018 indicada; cambios de mercado/paquete pueden alterar numeración o cableado.
Ubicación de módulos
Se indican en las vistas y etiquetas de cada sección; confirma físicamente antes de intervenir.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo.
