Pin Out / Vista de Conectores CHEVROLET AVALANCHE 8.1L 2002 PDF

Pin Out / Vista de Conectores CHEVROLET AVALANCHE 8.1L 2002 PDF
This item: Pin Out / Vista de Conectores CHEVROLET AVALANCHE 8.1L 2002 PDF
$1.50
$1.50
Diagramas Eléctricos CHEVROLET AVALANCHE 8.1L 2002
$7.49

$1.50

Pago seguro garantizado

Mapa de pines | CHEVROLET AVALANCHE 8.1L 2002

Diagnóstico eléctrico ágil con esta vista de conectores por HVAC, tren motriz y módulos de seguridad.

Formato: PDF DESCARGABLE al Instante.

Incluye:

  • Conector de enlace de datos.
  • Conjunto de control, HVAC.
  • Sistemas HVAC – Automáticos.
  • Conjunto de control de HVAC – Auxiliar delantero (con techo corredizo).
  • Conjunto de control de HVAC – Auxiliar delantero.
  • Módulo de control de HVAC.
  • Sistemas HVAC – Manual.
  • Conjunto de control de HVAC – Auxiliar delantero.
  • Conjunto de control de HVAC – Auxiliar trasero.
  • Interruptor de control del motor del ventilador del sistema HVAC.
  • Módulo de control de HVAC.
  • Módulo de control de bolsas de aire.
  • Módulo de detección y diagnóstico de restricciones inflables (SDM) – C1.
  • Restricción inflable SDM-C2.
  • Módulo de control del motor.
  • C1 (Azul).
  • C2.
  • Módulo de control electrónico de frenos.
  • C1 – Con VSES.
  • C1.
  • C2 – Con VSES.
  • C2 – SIN VSES.
  • C3 – Con VSES.
  • C4 – Con VSES.
  • Módulo de control, caja de transferencia.
  • Módulo de control de cambios de la caja de transferencia – C1.
  • Módulo de control de cambios de la caja de transferencia – C2.
  • Sensor de oxígeno.
  • Sensor de posición del árbol de levas.
Categorías: , ,

¿Qué es y para qué sirve este pinout?

Este pinout o diagrama de pines compila asignaciones y vistas del CHEVROLET AVALANCHE 8.1L 2002. Facilita hallar 12 V, 5 V, tierras y señales para verificar continuidad o caídas de tensión con multímetro u osciloscopio, optimizando el diagnóstico en tren motriz, HVAC y seguridad.

Componentes incluidos (explicación rápida)

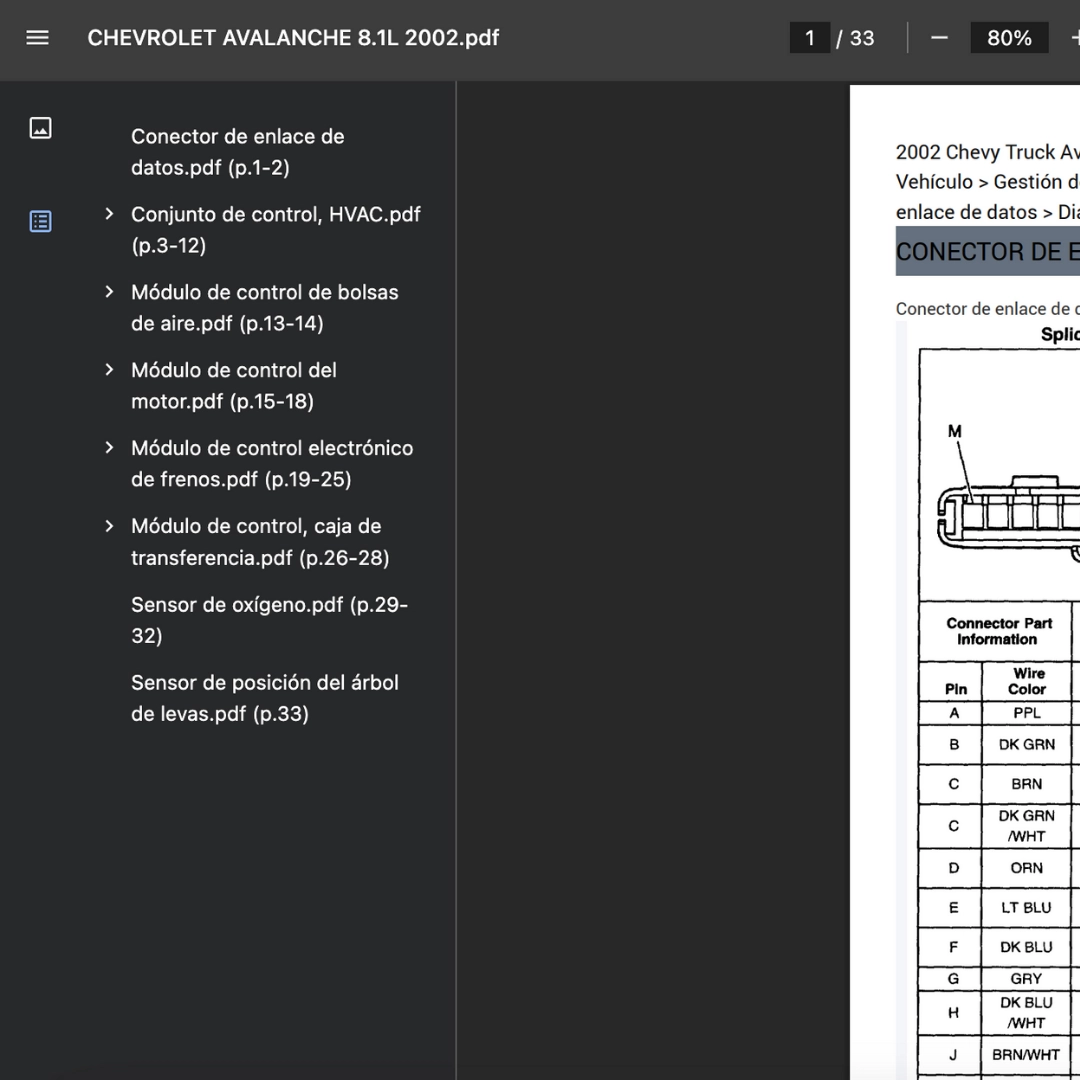

  • Conector de enlace de datos.pdf (p.1-2): DLC para DTC/datos.
  • Conjunto de control, HVAC.pdf (p.3-12): Alimentaciones y salidas A/C.
  • Sistemas HVAC – Automáticos.pdf (p.1-4): Puntos de prueba AUTO.
  • Conjunto de control de HVAC – Auxiliar delantero (con techo corredizo).pdf (p.1): Control auxiliar específico.
  • Conjunto de control de HVAC – Auxiliar delantero.pdf (p.2): Comandos frontales.
  • Módulo de control de HVAC.pdf (p.3-4): Señales del controlador.
  • Sistemas HVAC – Manual.pdf (p.5-10): Referencias versión MAN.
  • Conjunto de control de HVAC – Auxiliar delantero.pdf (p.1): Panel auxiliar delant.
  • Conjunto de control de HVAC – Auxiliar trasero.pdf (p.2-4): Servicios zona trasera.
  • Interruptor de control del motor del ventilador del sistema HVAC.pdf (p.5): Control de velocidades.
  • Módulo de control de HVAC.pdf (p.6): Mapeo adicional.
  • Módulo de control de bolsas de aire.pdf (p.13-14): 12 V/masa y líneas SRS.
  • Módulo de detección y diagnóstico de restricciones inflables (SDM) – C1.pdf (p.1): Pinado SDM C1.
  • Restricción inflable SDM-C2.pdf (p.2): Pinado SDM C2.
  • Módulo de control del motor.pdf (p.15-18): Entradas/salidas ECM.
  • C1 (Azul).pdf (p.1-2): Detalle conector ECM C1.
  • C2.pdf (p.3-4): Detalle conector ECM C2.
  • Módulo de control electrónico de frenos.pdf (p.19-25): Potencia/masas ABS.
  • C1 – Con VSES.pdf (p.1): EBCM con estabilidad.
  • C1.pdf (p.2): EBCM estándar.
  • C2 – Con VSES.pdf (p.3): Conexiones VSES.
  • C2 – SIN VSES.pdf (p.4-5): Variante sin estabilidad.
  • C3 – Con VSES.pdf (p.6): Distribución adicional.
  • C4 – Con VSES.pdf (p.7): Derivaciones finales.
  • Módulo de control, caja de transferencia.pdf (p.26-28): Señales T-case.
  • Módulo de control de cambios de la caja de transferencia – C1.pdf (p.1-2): Pinado C1 cambios.
  • Módulo de control de cambios de la caja de transferencia – C2.pdf (p.3): Pinado C2 cambios.
  • Sensor de oxígeno.pdf (p.29-32): Alimentación/retorno O2.
  • Sensor de posición del árbol de levas.pdf (p.33): Señal CMP.

Cómo usarlo en diagnóstico (3 pasos)

  1. Paso 1 (A): Ubica el sistema por síntoma/DTC y abre su sección correspondiente.
  2. Paso 2: Con la vista del conector, identifica el pin y mide 12 V/5 V, tierra y señal según su función.
  3. Paso 3: Si falta voltaje o hay caída, sigue arneses/empalmes hasta aislar el punto de falla.

Formato y compatibilidad

PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET AVALANCHE 2002. Si requieres otra variante/modelo, contáctanos.

Preguntas frecuentes

Pinout vs diagrama eléctrico

El pinout lista funciones por pin; el diagrama eléctrico muestra recorridos completos entre módulos.

¿Incluye procedimientos/valores por DTC?

No. Es una guía de pinado para medir voltajes/tierras/señales; los flujogramas por código se consultan aparte.

Compatibilidad por versiones/mercados

Aplica al AVALANCHE 2002; ciertas opciones (VSES, HVAC auxiliar) pueden variar mapeos. Verifique físicamente su conector.

Colores de cables

El color puede variar por lote; priorice numeración y posición del pin.

Uso offline

Tras la descarga, el PDF puede consultarse sin conexión en cualquier dispositivo.
