¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o vista de conectores para el AUDI A4 3.2L 2009. Permite identificar, con rapidez y precisión, terminales de alimentación, masa y señal en conectores de confort, multimedia y asistencia a la conducción, optimizando pruebas con multímetro/escáner y reduciendo tiempos de diagnóstico en taller.

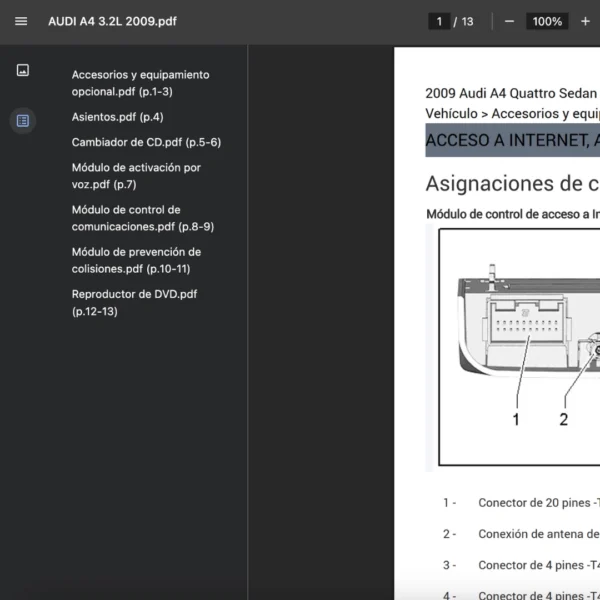

Componentes incluidos (explicación rápida)
- Accesorios y equipamiento opcional.pdf (p.1-3): Alimentaciones y líneas de accesorios; ayuda a aislar fallas por retrofits.
- Asientos.pdf (p.4): Pines de módulos/mandos del asiento para comprobar motores y memorias.
- Cambiador de CD.pdf (p.5-6): Alimentación, datos y audio del cargador; valida encendido y comunicación.
- Módulo de activación por voz.pdf (p.7): Micrófono/comandos; confirma rutas de audio y control.
- Módulo de control de comunicaciones.pdf (p.8-9): Bus y alimentación del gateway; descarta cortes de red.
- Módulo de prevención de colisiones.pdf (p.10-11): Líneas de ADAS para verificar alertas y señal de radar/cámara.
- Reproductor de DVD.pdf (p.12-13): Conexiones de video/audio y trigger; útil ante fallas de reproducción.
Cómo usarlo en diagnóstico (3 pasos)
- Delimita el síntoma (multimedia, asientos, ADAS, accesorios) y abre la sección correspondiente.
- Con el vehículo desenergizado, localiza el conector y verifica continuidad/masa según el esquema (variante B orientada a confirmación de I/O).
- Energiza y mide señales activas; contrasta con la función del pin para identificar el tramo o componente con falla.
Formato y compatibilidad
PDF legible en teléfono, tablet y PC; compatible solo con AUDI A4 2009. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza el circuito completo. Son complementarios.
¿Incluye procedimientos/valores por DTC?
No; este material se enfoca en asignación de pines. Para DTC utiliza el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a A4 2009; variaciones por mercado/equipamiento pueden alterar pines. Verifica físicamente el conector.
Ubicación de módulos
Puede variar según equipamiento; confirma por código de módulo y mazo antes de intervenir.
Uso offline
Tras descargarlo, el PDF puede consultarse sin conexión en tus dispositivos.
