¿Qué es y para qué sirve este pinout?
Este material es un mapa de pines o asignación de pines para la ACURA TL 3.2L 2004. Está diseñado para identificar, con rapidez y precisión, terminales de alimentación, masa y señal en conectores críticos, acelerando pruebas con multímetro, lámpara de prueba o escáner y reduciendo tiempos de diagnóstico en el taller.

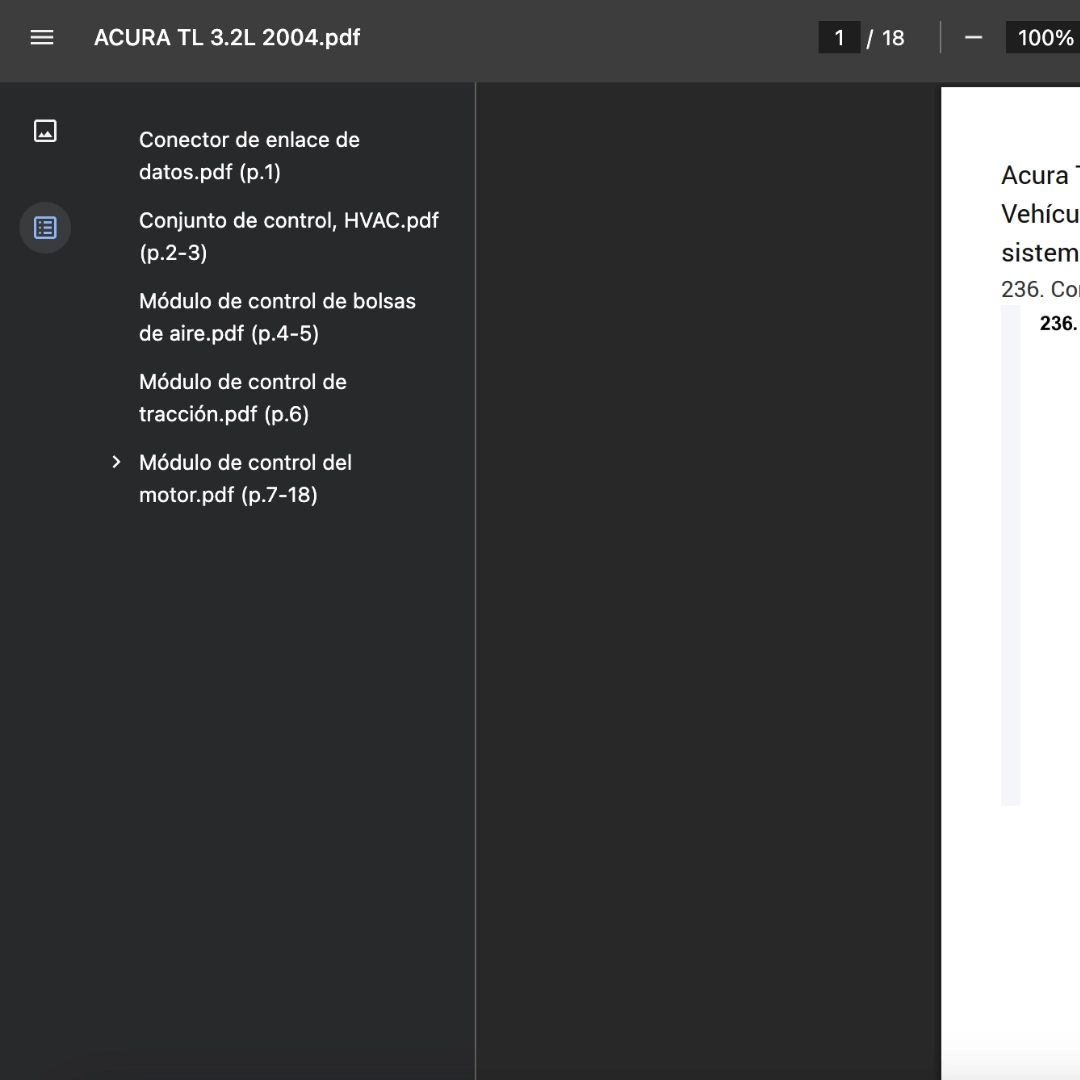

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1): Puntos de la DLC para comunicación OBD-II y verificación de 12V/masa; agiliza lectura de códigos.
- Conjunto de control, HVAC.pdf (p.2-3): Terminales de climatización para validar actuadores y sensores de cabina.
- Módulo de control de bolsas de aire.pdf (p.4-5): Referencias del SRS para comprobar integridad de líneas y activación segura.
- Módulo de control de tracción.pdf (p.6): Entradas/salidas del VSA/TC para confirmar sensores de rueda y comandos.
- Módulo de control del motor.pdf (p.7-18): Pines clave del ECM/PCM para inyección, encendido y sensores principales.
- Entradas y salidas del ECMPCM.pdf (p.1-9): Tabla de I/O que orienta pruebas funcionales por circuito.
- Módulo de control electrónicomódulo de control electrónico.pdf (p.10-12): Vistas complementarias de terminales para contraste y confirmación.
Cómo usarlo en diagnóstico (3 pasos)
- Define el síntoma y el sistema afectado; abre la sección correspondiente del índice.
- Con el vehículo desenergizado, identifica el conector y verifica continuidad/masa (variante C enfocada en aislamiento por circuito).
- Energiza y mide señales activas; contrasta con la función del pin para localizar el componente o tramo con falla.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con ACURA TL 2004. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista función y ubicación de terminales; el diagrama traza todo el circuito. Se complementan en diagnóstico.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en asignación de pines. Para DTC consulta el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a TL 2004; variaciones de arnés/ECU por mercado pueden alterar pines. Verifica físicamente el conector.
Diagrama completo de cableado
No incluido; este producto cubre terminales de conectores. Para cableado completo, consulta el manual eléctrico.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo compatible.
