📋 En esta guía aprenderás: qué es un diagrama eléctrico automotriz, cómo funciona, para qué sirve y por qué es la herramienta más importante en el diagnóstico eléctrico de vehículos.
Si alguna vez has tenido que reparar un problema eléctrico en un auto — una luz que no enciende, un sensor que falla, un fusible que se quema sin razón aparente — sabes lo frustrante que puede ser encontrar el problema sin la información correcta.
La solución que usan los talleres autorizados y los técnicos certificados en todo el mundo se llama diagrama eléctrico automotriz. Y en esta guía te explicamos exactamente qué es, cómo se usa y por qué no puedes trabajar sin uno.
¿Qué es un diagrama eléctrico automotriz?
Un diagrama eléctrico automotriz es una representación gráfica de todos los circuitos eléctricos de un vehículo. Muestra, de forma visual y estructurada, cómo están conectados los componentes eléctricos entre sí: sensores, actuadores, módulos de control, fusibles, relés, conectores y cableado.
También se le conoce con otros nombres según el país o el contexto técnico:
- 🔌 Wiring diagram (término en inglés más usado)
- 📐 Esquema eléctrico automotriz
- 📄 Diagrama de cableado automotriz
- ⚡ Esquema de circuitos del vehículo
Independientemente del nombre, todos se refieren al mismo documento técnico: el mapa eléctrico completo de un vehículo.
💡 Dato clave: Los diagramas eléctricos automotrices son documentos oficiales que los fabricantes producen para cada modelo y año de vehículo. Son los mismos que usan los concesionarios y talleres autorizados.
¿Para qué sirve un diagrama eléctrico automotriz?
Un diagrama eléctrico automotriz tiene múltiples usos en el taller y en el diagnóstico técnico:
Diagnóstico de fallas eléctricas
Permite trazar el circuito completo para identificar dónde está la interrupción, el cortocircuito o el componente defectuoso.
Reparación y mantenimiento
Guía al técnico durante la reparación para reconectar correctamente cada componente sin errores.
Verificación con multímetro
Indica exactamente qué voltaje, resistencia o señal debe haber en cada punto del circuito para verificar con instrumentos.
Instalación de accesorios
Permite identificar los puntos correctos de conexión al instalar alarmas, audio, luces LED o cualquier accesorio eléctrico.
¿Cómo funciona un diagrama eléctrico automotriz?
Un diagrama eléctrico automotriz usa simbología técnica estándar y códigos de color para representar cada componente y conexión. Aunque pueda parecer complejo a primera vista, sigue una lógica clara una vez que conoces los elementos básicos.
Elementos principales de un diagrama eléctrico
| Elemento | Símbolo / representación | Función |
|---|---|---|
| Fusible | Rectángulo con línea interna | Protege el circuito de sobrecargas |
| Relé | Bobina + contactos | Controla circuitos de alta corriente |
| Sensor | Símbolo específico según tipo | Envía señales al módulo de control |
| Conector | Letras y números (ej. C101) | Punto de unión entre cables o componentes |
| Masa / tierra | Líneas horizontales decrecientes | Referencia de voltaje cero del circuito |
| Cable | Línea con color y calibre | Conduce la corriente entre componentes |
Colores de cables en los diagramas
Cada fabricante usa un sistema de colores y abreviaturas para identificar los cables. Por ejemplo:
- 🔴 Rojo (R) — alimentación positiva
- ⚫ Negro (B / N) — masa o tierra
- 🟡 Amarillo (Y / A) — señal o sensor
- 🟢 Verde (G / V) — control o actuador
- 🔵 Azul (L / Az) — iluminación o señal secundaria
Conocer estos códigos es fundamental para interpretar correctamente cualquier diagrama eléctrico automotriz sin cometer errores de diagnóstico.
Tipos de diagramas eléctricos automotrices
No todos los diagramas son iguales. Según el tipo de información que necesites, usarás uno u otro:
| Tipo | ¿Qué muestra? | ¿Cuándo usarlo? |
|---|---|---|
| Diagrama de circuito | El circuito completo de un sistema (inyección, ABS, airbag, etc.) | Diagnóstico general de un sistema eléctrico |

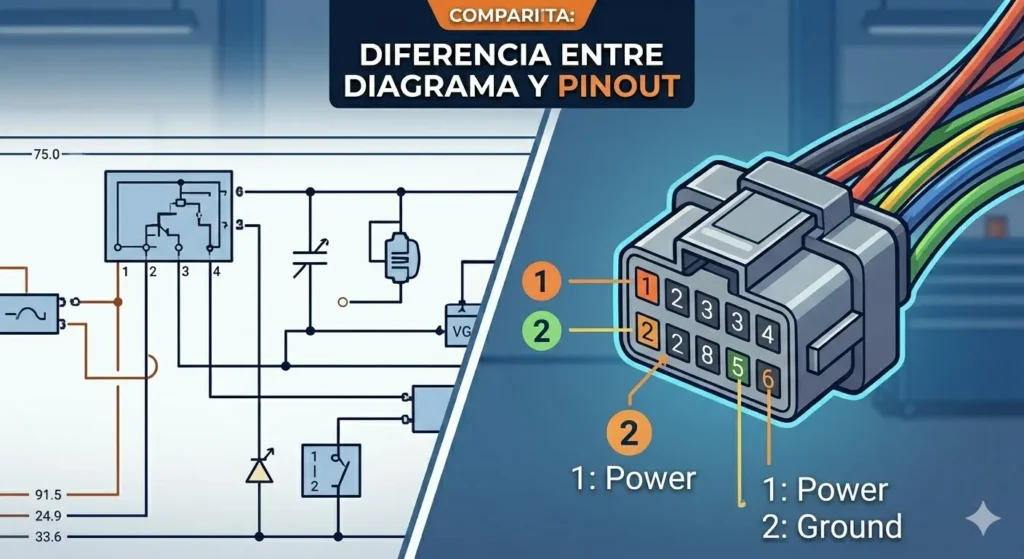

| PinOut / Vista de conectores | La distribución de pines en cada conector del módulo | Verificar señales con multímetro u osciloscopio |
| Diagrama de ubicación | Dónde está físicamente cada componente en el vehículo | Localizar sensores, fusibles o módulos en el auto |
| Diagrama de fusibles | Qué fusible protege cada circuito | Identificar fusibles quemados rápidamente |
¿Por qué necesitas un diagrama eléctrico para diagnosticar tu vehículo?
Sin un diagrama eléctrico, el diagnóstico eléctrico se convierte en un proceso de prueba y error que puede costar tiempo, dinero y piezas reemplazadas innecesariamente.
Con un diagrama eléctrico puedes:
Identificar el circuito exacto donde está la falla
En lugar de revisar todo el cableado, vas directo al circuito que controla el componente con problema.
Saber qué valores esperar con el multímetro
El diagrama te dice qué voltaje o resistencia debe haber en cada punto. Así sabes si la lectura es correcta o no.
Evitar reemplazar piezas buenas
Uno de los errores más costosos en diagnóstico es cambiar componentes sin verificar el circuito primero. El diagrama evita esto.
Reparar con seguridad y precisión
Sabes exactamente qué cables tocar, qué conectores verificar y cómo debe quedar el sistema al finalizar la reparación.
Diagrama eléctrico automotriz gratis vs de pago: ¿cuál usar?
En internet existen diagramas gratuitos, pero tienen limitaciones importantes:
| ✅ Diagramas de pago | ⚠️ Diagramas gratuitos | |
|---|---|---|
| Fuente | Oficial del fabricante | Desconocida o no verificada |
| Calidad | PDF a full color, alta resolución | Variable, muchas veces baja calidad |
| Exactitud | 100% preciso para el modelo y año | Puede ser incorrecto o desactualizado |
| Disponibilidad | Descarga inmediata, acceso permanente | Pueden desaparecer o cambiar |
| Riesgo | Ninguno | Diagnóstico erróneo por datos incorrectos |
⚠️ Importante: Un diagrama eléctrico incorrecto puede llevar a un diagnóstico erróneo, lo que significa reemplazar piezas buenas o peor aún, dañar el sistema eléctrico del vehículo. Siempre usa diagramas de fuentes técnicas oficiales.
Preguntas frecuentes sobre diagramas eléctricos automotrices
¿Necesito conocimientos avanzados para usar un diagrama eléctrico?
No necesariamente. Con conocimientos básicos de electricidad y aprendiendo la simbología estándar, cualquier mecánico o técnico puede usar un diagrama eléctrico efectivamente. Existen guías y manuales que te enseñan a interpretarlos paso a paso.
¿Los diagramas eléctricos son iguales para todos los años de un modelo?
No. Cada año y versión de un modelo puede tener cambios en el sistema eléctrico. Siempre debes usar el diagrama específico para el año y motor exacto del vehículo que estás diagnosticando.
¿En qué formato están los diagramas eléctricos?
Los diagramas profesionales están disponibles en formato PDF a full color, lo que permite hacer zoom sin perder calidad y visualizarlos en cualquier dispositivo — celular, tablet o computadora.
