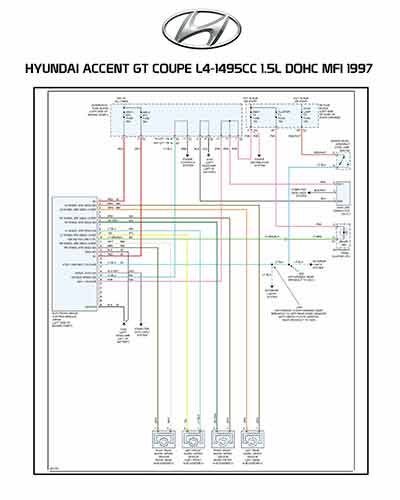

El Diagrama Eléctrico Automotriz te incluye la gráfica de los siguientes componentes:
- Computadoras del auto.
- Modulo de control del tren de potencia (ECM).
- Modulo de control de bolsas de aire (AIRBAG).
- Frenos antibloqueo.
- Tablero de instrumentos.
- Tablero de instrumentos – Sistemas de advertencia.
- Distribución de energía y tierra.
- Interbloqueo de cambios.
- Transmisión.
- Circuito de arranque y carga.
- Circuito de faros y faros antiniebla.
- Circuito de luces de marcha atrás.
- Circuito de luces exteriores.
- Luces interiores – Circuito de iluminación de los instrumentos.
- Circuito de luces de cortesía.
- Cuernos.
- Espejos.
- Ventanas eléctricas.
- Aire acondicionado – Circuito de calefacción.
- Aire acondicionado – Circuito manual A/C.
