Pin Out / Vista de Conectores CHEVROLET EQUINOX 1.5L 2021 PDF

¿Qué es y para qué sirve este pinout?

Este recurso es un mapa de pines o diagrama de pines diseñado para validar señales, tierras y alimentaciones en el CHEVROLET EQUINOX 1.5L 2021. Facilita pruebas con multímetro/oscopio, agiliza el diagnóstico y reduce errores al intervenir conectores críticos.

Componentes incluidos (explicación rápida)

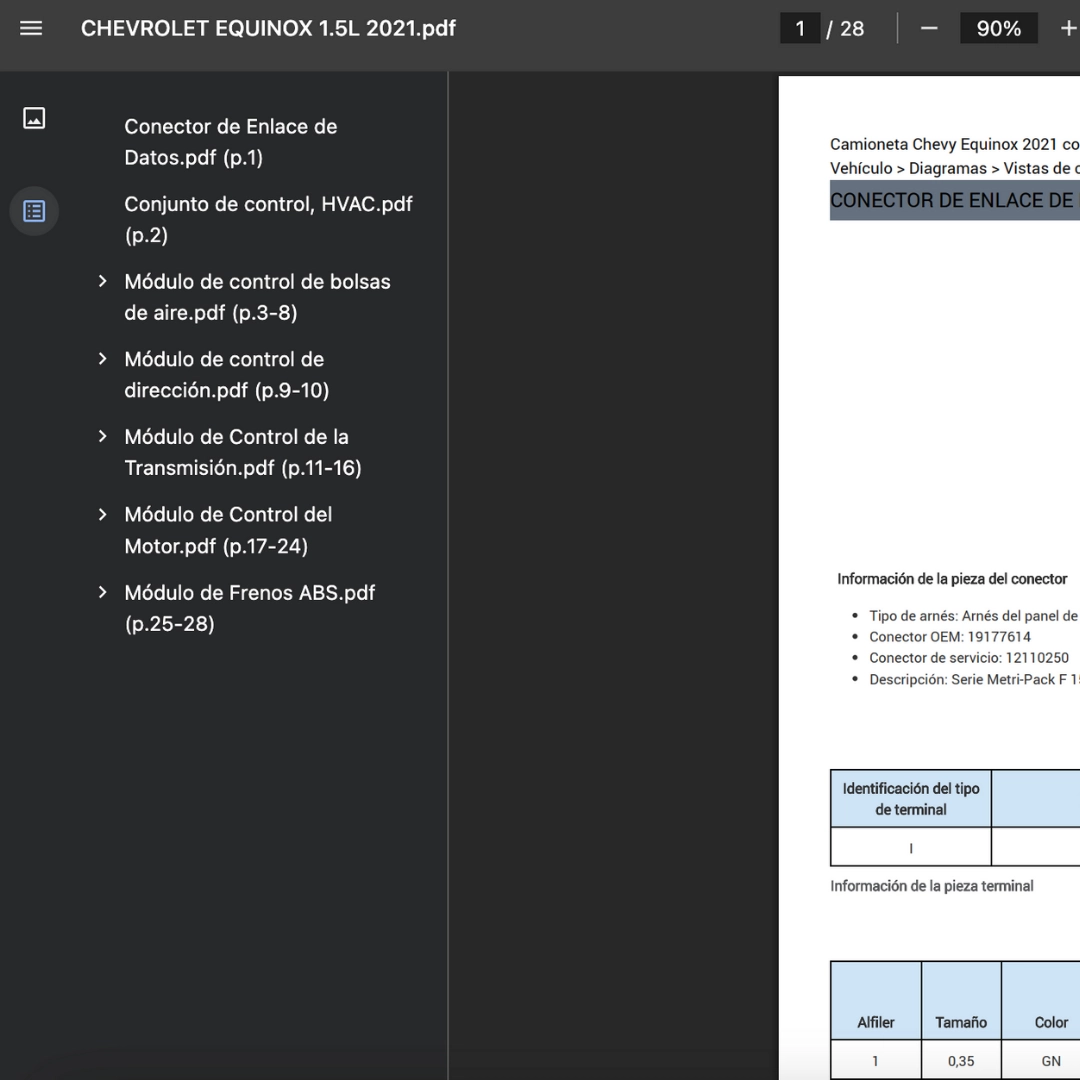

• Conector de Enlace de Datos.pdf (p.1): pines DLC para OBD-II y escáner.
• Conjunto de control, HVAC.pdf (p.2): control climatización; alimentación y buses.
• Módulo de control de bolsas de aire.pdf (p.3-8): SRS; disparos, sensores e ignitores.
• Bobina de la bolsa de aire del volante X85 X1.pdf (p.1-2): clockspring; continuidad y airbag.
• Bolsa de aire del panel de instrumentos del pasajero del F101 (AJG).pdf (p.3): pinout airbag pasajero.
• Bolsa de aire del volante F107 (AJG).pdf (p.4): pinout airbag conductor.
• Bolsa de aire lateral del asiento del F106D – Conductor.pdf (p.5): lateral conductor; disparo.
• Bolsa de aire lateral del asiento del F106P – Pasajero.pdf (p.6): lateral pasajero; disparo.
• Módulo de control de dirección.pdf (p.9-10): columna/dirección; señales de mando.
• Módulo de control de dirección asistida K43 X1.pdf (p.1): EPS; alimentación y CAN.
• Módulo de control de dirección asistida K43 X2.pdf (p.2): EPS; motor y retorno.
• Módulo de Control de la Transmisión.pdf (p.11-16): TCM; entradas/salidas principales.
• Controles del selector de rango de transmisión (EPH) del A97.pdf (p.1-2): selector PRND; señales.
• Módulo de control de transmisión K71 (M3HM3U).pdf (p.3-5): variantes TCM; diferencias.
• Sensor de rango de transmisión B303 (M3D).pdf (p.6): TRS; posición y validación.
• Módulo de Control del Motor.pdf (p.17-24): ECM; alimentación, tierra y buses.
• Módulo de control del motor K20 X1 (LTG).pdf (p.1-3): detalle conector X1 ECM.
• Módulo de control del motor K20 X2 (LTG).pdf (p.4-6): detalle conector X2 ECM.
• Módulo de control del motor K20 X3 (LTG).pdf (p.7-8): detalle conector X3 ECM.
• Módulo de Frenos ABS.pdf (p.25-28): EBCM/ABS; válvulas y velocidad.
• Interruptor de nivel de líquido de frenos B20.pdf (p.1): flotador; señal de nivel.
• Módulo de control electrónico de freno K17 (-JE0).pdf (p.2-4): freno electrónico; actuadores.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 (B): Identifica el síntoma y módulo implicado; abre el pinout específico.
2. Paso 2 (B): Verifica alimentación/tierra y red CAN en los pines indicados antes de reemplazar piezas.
3. Paso 3 (B): Confirma la reparación midiendo señales de retorno y borrando códigos.

Formato y compatibilidad

PDF claro y nítido, consultable en teléfono, tablet o PC. Compatible solo con Chevrolet Equinox 2021. Si requieres otra variante/modelo, contáctanos.
