¿Qué es y para qué sirve este pinout?
Este recurso es un pinout o mapa de conectores diseñado para la CHEVROLET CRUZE 2.0L DIESEL 2014. Permite identificar funciones por cavidad, verificar alimentación y tierra, y seguir señales entre fusibles, relés, arneses y módulos para aislar fallas con precisión.

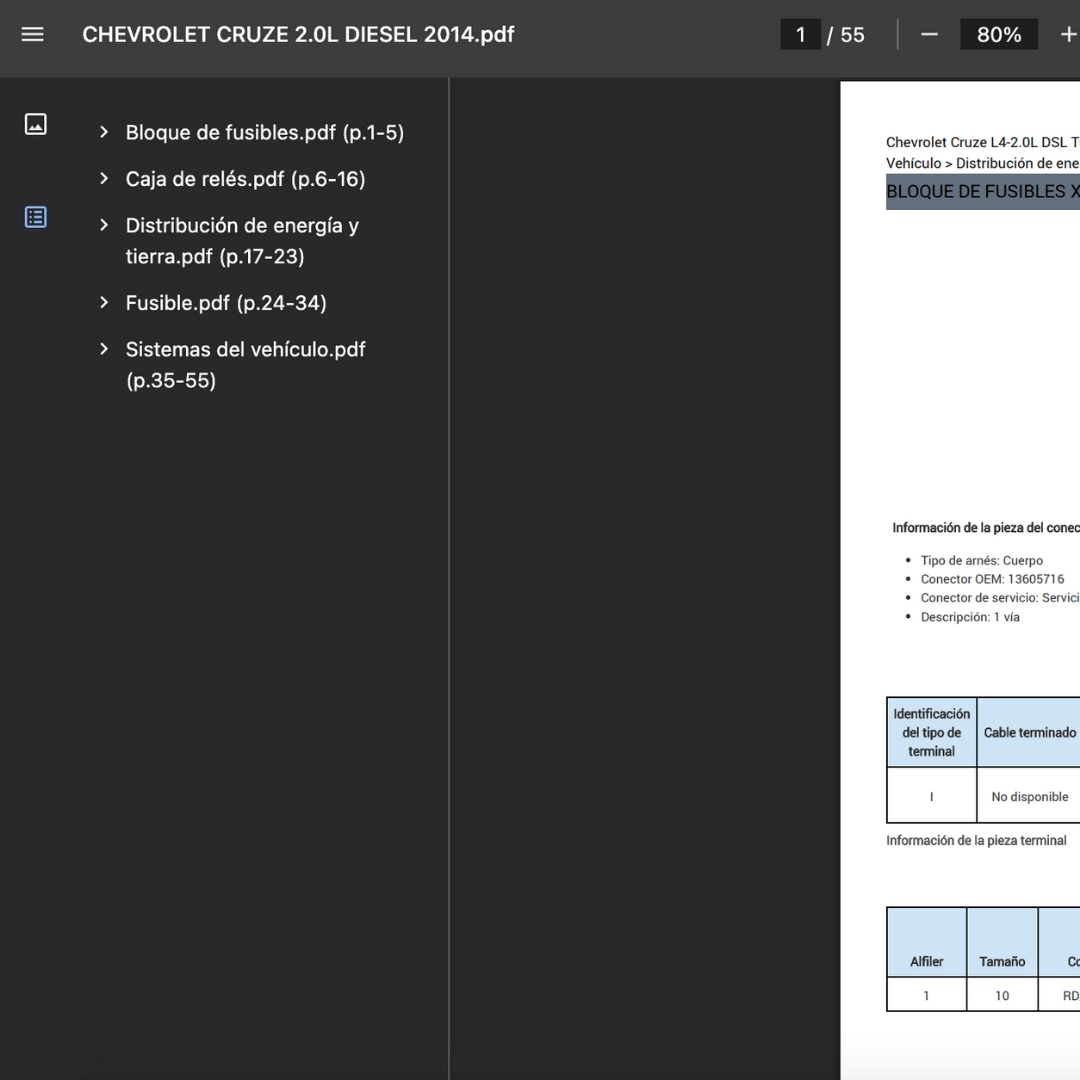

Componentes incluidos (explicación rápida)
- Bloque de fusibles.pdf (p.1-5): resumen de protecciones y chequeo rápido.
- Bloque de fusibles X50D – Batería X1.pdf (p.1): derivaciones principales desde batería.
- Bloque de fusibles X50D – Batería X2.pdf (p.2): rutas de potencia adicionales.
- Bloque de fusibles X50D – Batería X3.pdf (p.3): distribución a subsistemas clave.
- Bloque de fusibles X50D – Batería X5.pdf (p.4): verificación de enlaces específicos.
- Bloque de fusibles X50D – Batería X6.pdf (p.5): continuidad y salidas asociadas.
- Caja de relés.pdf (p.6-16): ubicación y lógica de conmutación.
- Bloque de fusibles X50A – Etiqueta debajo del capó.pdf (p.1): identificación en vano motor.
- Bloque de fusibles X50A – Vista inferior debajo del capó.pdf (p.2): control por cara inferior.
- Bloque de fusibles X50A – Vista superior debajo del capó.pdf (p.3-8): cavidades superiores.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.9): fusibles montados en batería.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles.pdf (p.10-11): circuitos interiores por función.
- Distribución de energía y tierra.pdf (p.17-23): puntos de masa y rutas críticas.
- Bloque de fusibles X50A – Etiqueta debajo del capó.pdf (p.1): guía de cavidades.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.2): verificación de enlaces.
- Bloque de fusibles X51A – Vista inferior del panel de instrumentos Fusibles.pdf (p.3-4): detalle inferior.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles.pdf (p.5-6): asignaciones superiores.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Relés.pdf (p.7): referencia de relés.
- Fusible.pdf (p.24-34): tipos, capacidad y prueba.
- Bloque de fusibles X50A – Etiqueta debajo del capó.pdf (p.1): identificación rápida.
- Bloque de fusibles X50A – Vista inferior debajo del capó.pdf (p.2): continuidad por cara inferior.
- Bloque de fusibles X50A – Vista superior debajo del capó.pdf (p.3-8): salidas y protecciones.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.9): chequeo de fusibles principales.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles.pdf (p.10-11): detalle interior.
- Sistemas del vehículo.pdf (p.35-55): guía por subsistemas para ubicar señales.
- Vistas de los extremos del conector del arnés en línea.pdf (p.1-16): continuidad entre arneses.
- Arnés de carrocería X190 a arnés de motor.pdf (p.1-4): enlace cabina–motor.
- Arnés de la tapa del compartimento trasero del X900 al arnés corporal.pdf (p.5-6): iluminación/baúl.
- Arnés del motor X160 al arnés de inyectores de combustible (LUW➜LWE).pdf (p.7-8): distribución a riel.
- Arnés del motor X160 al arnés del inyector (LUZ).pdf (p.9-10): ramal específico LUZ.
- Arnés del panel de instrumentos del X200 al arnés de la carrocería .pdf (p.11-16): interconexión tablero–carrocería.
- Vistas de los extremos del conector por nombre.pdf (p.17-21): referencias puntuales (G18, A7, A26, B35B, B107).
- Bomba de combustible de alta presión G18 (LUZ).pdf (p.1): comando y retorno de la bomba HP.
- Conjunto de bomba de combustible y sensor de nivel A7.pdf (p.2): alimentación y señal de nivel.
- Controles HVAC A26.pdf (p.3): entradas y salidas del panel de clima.
- Sensor de nivel de aceite B35B (LUZ).pdf (p.4): señal de estado de aceite.
- Sensor de posición del pedal del acelerador B107.pdf (p.5): canales APP y referencias.
Cómo usarlo en diagnóstico (3 pasos)
- (C) Parte del síntoma y elige la sección del sistema implicado.
- Ubica conector y cavidad; confirma alimentación, tierra y señal con multímetro, lámpara de prueba u osciloscopio.
- Traza desde fusible/relé hasta módulo/componente, verificando continuidad y caída de tensión antes de reemplazar piezas.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible únicamente con Chevrolet Cruze 2014. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama eléctrico traza el circuito completo entre módulos, fusibles, tierras y uniones.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines para mediciones; los flujogramas y valores por DTC se consultan en el manual del fabricante.
Compatibilidad por versiones/mercados
Aplica a esta configuración; cambios por paquete/mercado pueden modificar numeración o cableado.
Herramientas recomendadas
Usa multímetro, lámpara de prueba, osciloscopio y puntas backprobe para medir sin dañar terminales.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo.
