¿Qué es y para qué sirve este pinout?
Es un pinout o vista de conectores diseñado para la CHEVROLET CRUZE 1.8L 2016. Permite identificar funciones por cavidad, verificar alimentación/tierra y seguir señales entre fusibles, relés, arneses y módulos, acelerando el diagnóstico y evitando reemplazos innecesarios.
Componentes incluidos (explicación rápida)

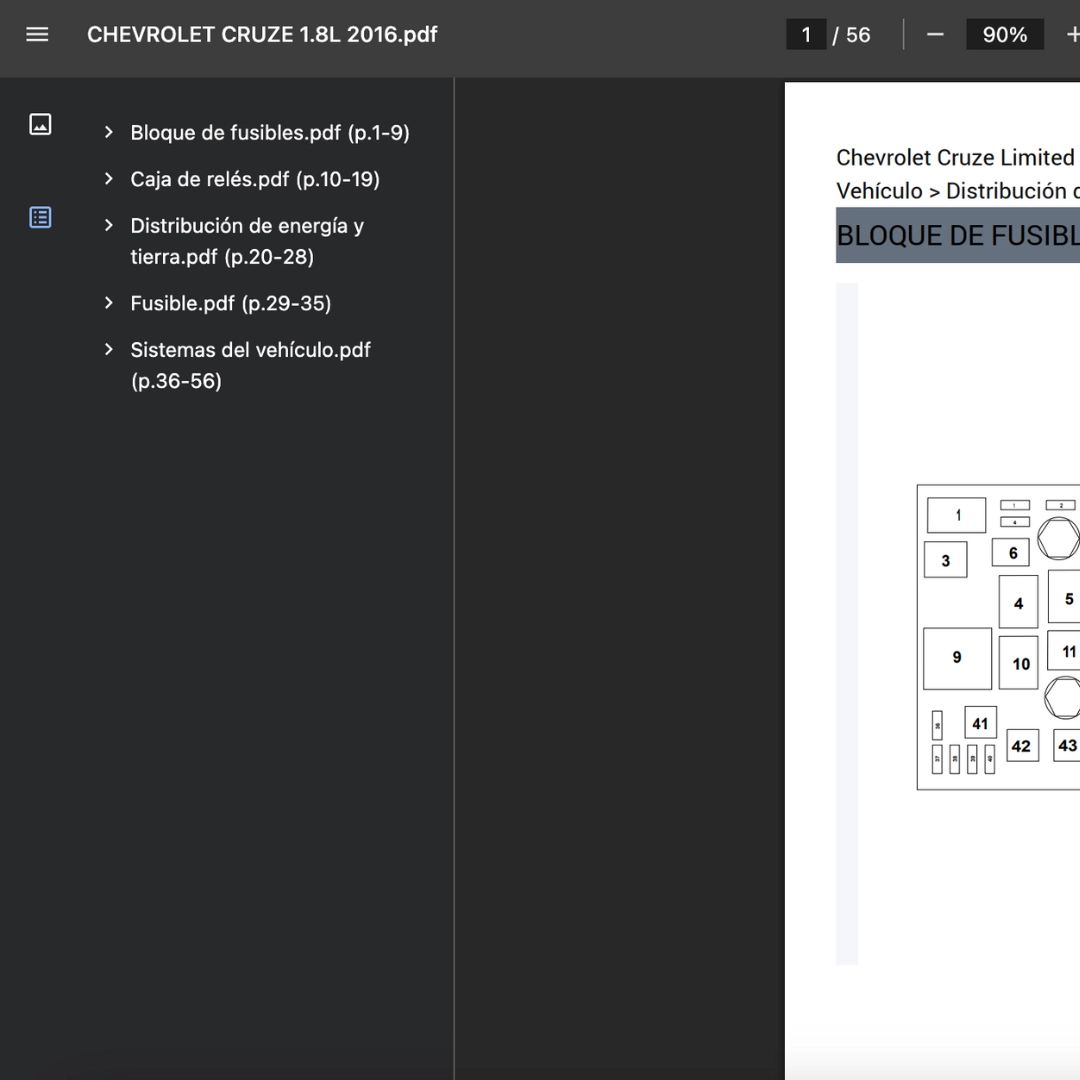

- Bloque de fusibles.pdf (p.1-9): asignaciones generales para chequeos rápidos.
- Bloque de fusibles X50A – Etiqueta debajo del capó.pdf (p.1): identificación de protecciones en vano motor.
- Bloque de fusibles X50A – Vista inferior debajo del capó.pdf (p.2): continuidad y salidas por cara inferior.
- Bloque de fusibles X50A – Vista superior debajo del capó.pdf (p.3-7): cavidades y funciones superiores.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.8): fusibles principales montados en batería.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Relés.pdf (p.9): relés interiores y conmutación.
- Caja de relés.pdf (p.10-19): disposición y lógica de actuación.
- X50A etiqueta / inferior / superior (p.1-7) & X50D superior (p.8) & X51A fusibles (p.9-10): referencia cruzada de protecciones.
- Distribución de energía y tierra.pdf (p.20-28): puntos de masa y rutas clave.
- X50A – Bajo el capó X3 (LUV).pdf (p.1-3): pines del conector X3 para LUV.
- X50A – Bajo el capó X3 (LUW→LWE).pdf (p.4-6): pines X3 para LUW/LWE.
- X50A etiqueta (p.7) / X50D batería X1 (p.8) / superior batería (p.9): verificación de enlaces.
- Fusible.pdf (p.29-35): tipos, capacidad y prueba.
- X50A etiqueta (p.1) / X50D superior (p.2) / X51A fusibles inf. (p.3-4) / sup. (p.5-6) / relés (p.7): detalle de cavidades.
- Sistemas del vehículo.pdf (p.36-56): guía por subsistemas para ubicar señales.
- Vistas del arnés en línea.pdf (p.1-15): extremos y continuidad entre arneses.
- Arnés X300→panel (p.1-3): interconexión de consola.
- Arnés X160→inyector de combustible (p.4-5): distribución a riel/inyectores.
- Arnés X200→carrocería (p.6-11): enlace tablero–carrocería.
- Arnés X212→HVAC (p.12): señalización clima.
- Arnés X401→cuerpo (p.13-15): circuito de bomba y nivel.
- Vistas por nombre.pdf (p.16-21): referencia puntual por componente.
- A7 bomba y sensor de nivel (p.1): alimentación y señal de tanque.
- A26 controles HVAC (p.2): entradas/salidas del panel de clima.
- K38 módulo de control del chasis (p.3-4): líneas del módulo de chasis.
- B18 sensor corriente batería (p.5): señal BMS para carga.
- B107 sensor pedal acelerador (p.6): canales APP y referencias.
Cómo usarlo en diagnóstico (3 pasos)
- (A) Parte del síntoma y abre la sección del sistema involucrado.
- Ubica conector y cavidad; confirma alimentación, tierra y señal con multímetro/lámpara de prueba u osciloscopio.
- Traza desde fusible/relé hasta módulo/componente, midiendo continuidad y caída de tensión antes de reemplazar piezas.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con Chevrolet Cruze 1.8L 2016. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama traza el circuito completo entre módulos, fusibles y tierras.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines para mediciones; los flujogramas/valores por DTC se consultan en el manual de servicio.
Compatibilidad por versiones/mercados
Aplica a la configuración indicada; variaciones por paquete o mercado pueden cambiar numeración o cableado.
Herramientas recomendadas
Usa multímetro, lámpara de prueba, osciloscopio y puntas backprobe para medir sin dañar terminales.
