¿Qué es y para qué sirve este pinout?
Este recurso es un pinout o mapa de conectores para la CHEVROLET CRUZE 1.8L 2014. Permite identificar funciones por cavidad, verificar alimentación/tierra y seguir señales entre fusibles, relés, arneses y módulos, reduciendo tiempos de prueba y evitando reemplazos innecesarios.

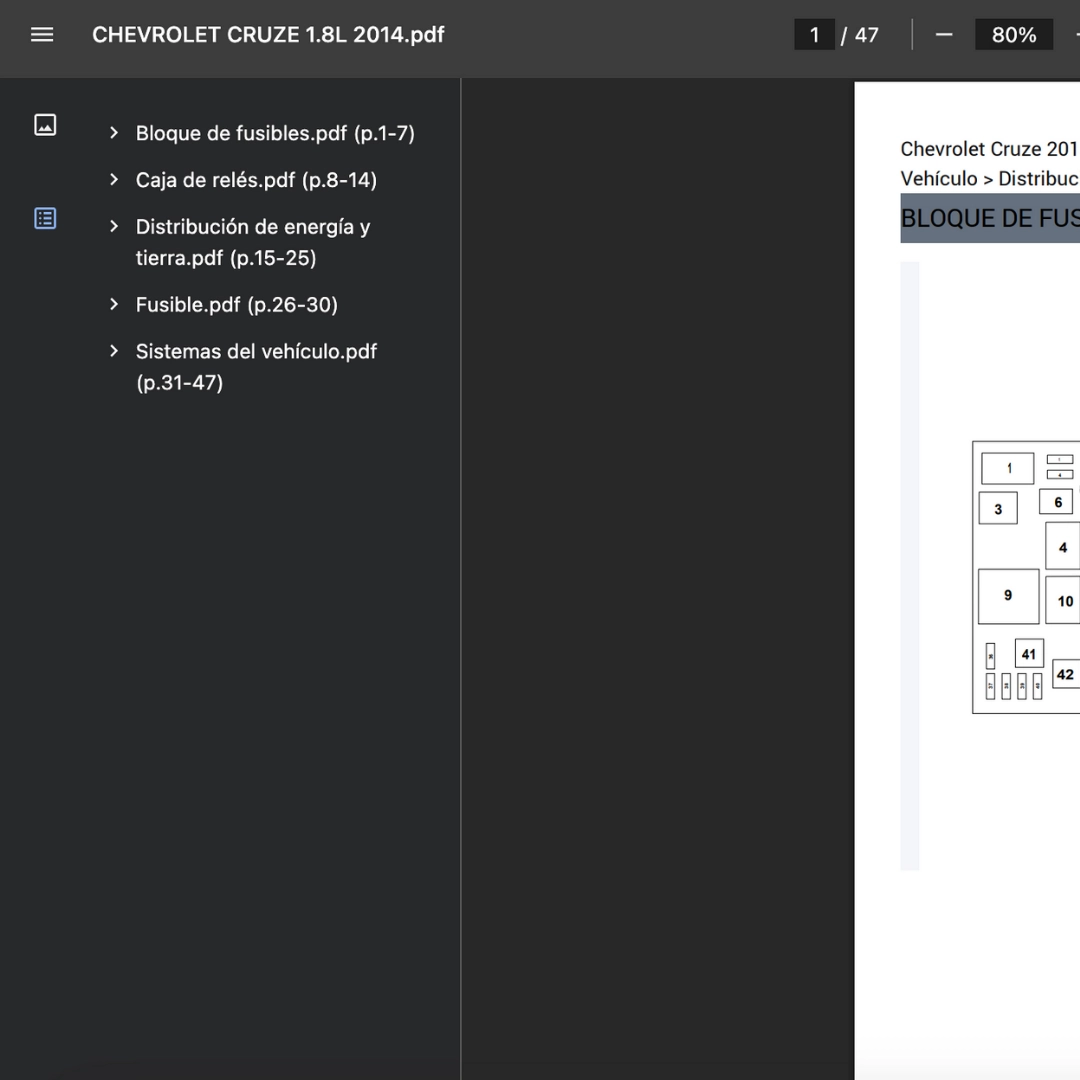

Componentes incluidos (explicación rápida)
- Bloque de fusibles: asignaciones y chequeo rápido de circuitos.
- Bloque de fusibles X50A – Etiqueta debajo del capó: identificación de protecciones en vano motor.
- Bloque de fusibles X50D – Vista superior de la batería: fusibles principales montados en batería.
- Bloque de fusibles X51A – Vista inferior del panel de instrumentos Fusibles: cavidades interiores vistas desde la cara inferior.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles: detalle y función por cavidad.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Relés: referencia de conmutación y ubicación.
- Caja de relés: disposición de relés y lógica de actuación.
- Bloque de fusibles X50A – Etiqueta debajo del capó: guía visual adicional para trazado.
- Bloque de fusibles X50D – Vista superior de la batería: verificación de enlaces y derivaciones.
- Bloque de fusibles X51A – Vista inferior del panel de instrumentos Relés: comprobación inferior de relés interiores.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles: asignaciones superiores del tablero.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Relés: control y distribución.
- Distribución de energía y tierra: puntos de masa y rutas clave de alimentación.
- Bloque de fusibles X50A – Vista inferior/superior debajo del capó: continuidad y salidas del bloque bajo capó.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles: referencia rápida interior.
- Fusible: tipos, capacidad y procedimiento de prueba.
- Bloque de fusibles X50D – Batería X1/X2/X3/X5/X6: distribución por conectores de batería.
- Sistemas del vehículo: guía por subsistemas para ubicar señales.
- Vistas de los extremos del conector del arnés en línea: conectores entre arneses y continuidad.
- Arnés X100/X300/X160/X301: interconexión de lámparas delanteras, consola y motor (LUW/LWE/LUZ).
- Vistas de los extremos del conector por nombre: referencias puntuales para pruebas dirigidas.
- G18/A7/A26/B55/Q22: alta presión de combustible, nivel, HVAC, capó y colector de admisión.
Cómo usarlo en diagnóstico (3 pasos)
- (B) Del síntoma al circuito: identifica el sistema afectado y abre la sección correspondiente del índice.
- Ubica conector y cavidad; confirma alimentación, tierra y señal con multímetro/lámpara de prueba u osciloscopio.
- Traza desde fusible/relé hasta módulo/componente, verificando continuidad y caída de tensión antes de reemplazar piezas.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible únicamente con Chevrolet Cruze 1.8L 2014. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama eléctrico traza el circuito completo entre módulos, fusibles y tierras.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines para mediciones; los flujogramas/valores por DTC se consultan en el manual del fabricante.
Compatibilidad por versiones/mercados
Aplica a la configuración indicada; variaciones por paquete/mercado pueden modificar numeración o cableado.
Colores de cables
La guía se centra en pines y funciones; valida el código de color en el arnés real antes de intervenir.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo.
