¿Qué es y para qué sirve este pinout?
Este pinout o mapa de pines concentra vistas y asignaciones de conectores del CHEVROLET CORVETTE 6.0L 2005. Permite ubicar 12V, 5V, tierras y señales para validar continuidad/caídas de tensión con multímetro u osciloscopio, acelerando el diagnóstico y evitando reemplazos innecesarios.

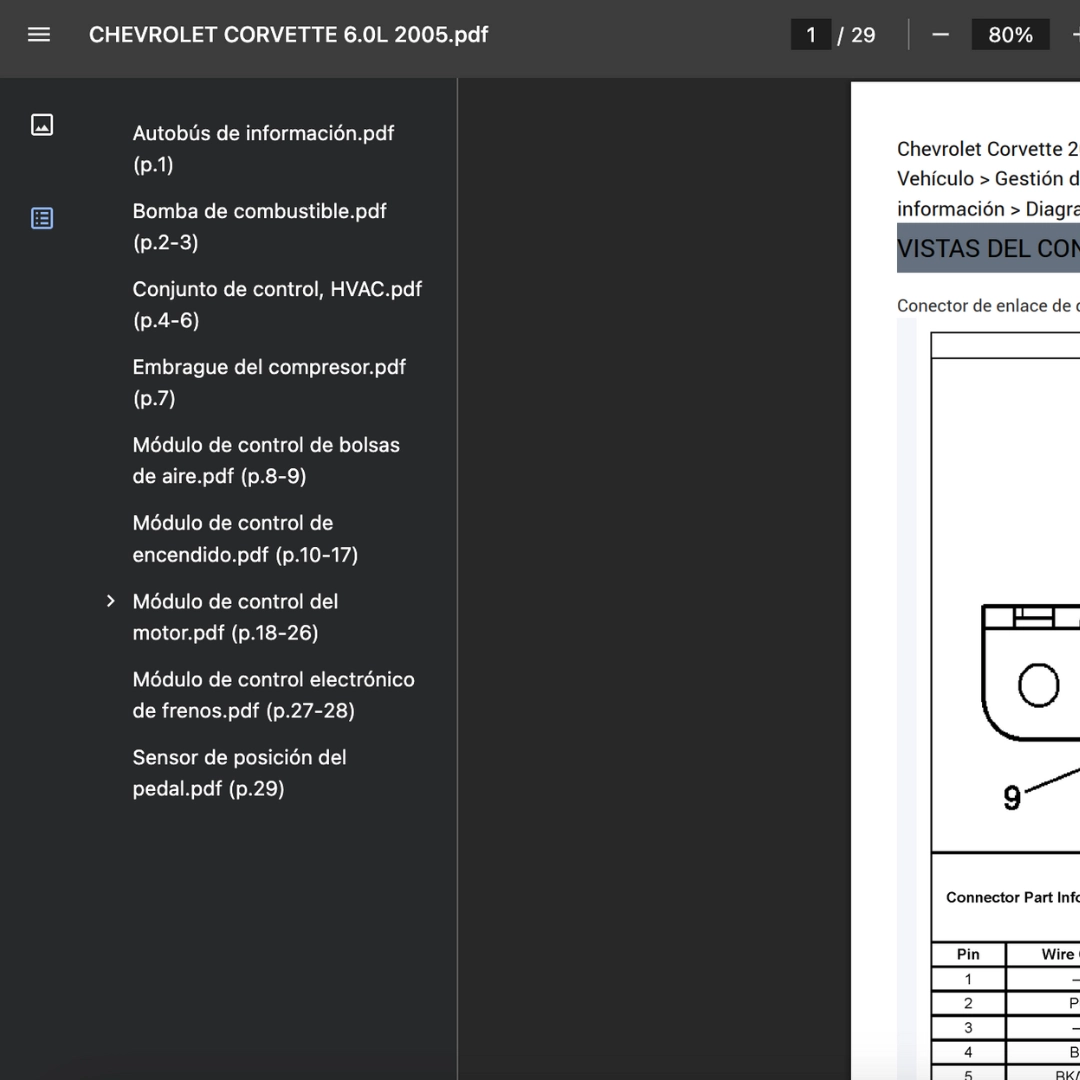

Componentes incluidos (explicación rápida)
- Autobús de información: Líneas de comunicación para verificar integridad de red y datos.
- Bomba de combustible: Positivo y control del conjunto; útil en pruebas de presión/activación.
- Conjunto de control, HVAC: Alimentaciones y mandos de climatización para validar actuadores.
- Embrague del compresor: Comando de A/C; confirma activación desde módulo y relé.
- Módulo de control de bolsas de aire: Entradas/salidas SRS; descarta fallas de energía/masa.
- Módulo de control de encendido: Salidas de bobinas y referencias; diagnóstico de chispa.
- Módulo de control del motor: Panorama ECM/PCM para sensores y actuadores críticos.
- C1: Detalle del conector C1 del ECM; trazado de entradas principales.
- Con transmisión automática (RPO M32): Diferencias de pinado/mandos para AT.
- Con transmisión manual (RPO MM6): Variantes de señales para MT.
- C2: Distribución del conector C2; señales complementarias.
- C3: Asignación del conector C3; circuitos auxiliares.
- Con transmisión automática (RPO M32): Mapeo adicional específico de AT.
- Con transmisión manual (RPO MM6): Mapeo adicional específico de MT.
- Módulo de control electrónico de frenos: EBCM; sensores de rueda y actuadores ABS/estabilidad.
- Sensor de posición del pedal: Pistas y referencias APP/BPP para lógica de motor/transmisión.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Identifica el sistema afectado (síntoma/DTC) y abre su sección en el índice.
- Paso 2: Con la vista del conector, mide alimentación, tierra y señal según numeración; contrasta con la leyenda correspondiente.
- Paso 3: Ante caída o ausencia, sigue el circuito hacia relés/empalmes/módulo y confirma continuidad hasta el componente.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET CORVETTE 2005. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por pin y numeración; el diagrama eléctrico muestra recorridos completos y relaciones entre módulos.
¿Incluye procedimientos/valores por DTC?
No. Proporciona mapeos para medir voltajes, tierras y señales; los flujogramas por código se consultan aparte.
Compatibilidad por versiones/mercados
Aplica a CORVETTE 2005; variantes M32/MM6 pueden alterar asignaciones. Verifique físicamente su conector.
Colores de cables
Pueden variar por lote o arnés; priorice numeración y posición del pin sobre el color.
