Pin Out / Vista de Conectores CHEVROLET COLORADO 3.7L 2011 PDF

Eres de Estados Unidos (EEUU), el precio estará en Dólar de los Estados Unidos (US) ($).
United States dollar ($) - USD
  • United States dollar ($) - USD
  • Peso mexicano ($) - MXN
Pin Out / Vista de Conectores CHEVROLET COLORADO 3.7L 2011 PDF
This item: Pin Out / Vista de Conectores CHEVROLET COLORADO 3.7L 2011 PDF
El precio original era: $5.00 USD.El precio actual es: $2.00 USD.
El precio original era: $5.00 USD.El precio actual es: $2.00 USD.
Diagrama Eléctrico CHEVROLET COLORADO 3.7L 2011
El precio original era: $19.99 USD.El precio actual es: $9.99 USD.

El precio original era: $5.00 USD.El precio actual es: $2.00 USD.

Pago seguro garantizado

Diagrama de pines | CHEVROLET COLORADO 3.7L 2011

Diagnóstico eléctrico ágil mediante referencia de conectores y asignación de pines precisa.

Formato: PDF DESCARGABLE al Instante.

Incluye:

  • Conector de enlace de datos.
  • Conector de enlace de datos.
  • Resistencia de enlace de datos.
  • Conjunto de control, HVAC.
  • Módulo de control HVAC X1.
  • Módulo de control HVAC X2.
  • Módulo de control de bolsas de aire.
  • Módulo de control del motor.
  • Módulo de control del motor (ECM) X1.
  • Módulo de control del motor (ECM) X2.
  • Módulo de control del motor (ECM) X3.
  • Módulo de control electrónico de frenos.
  • Módulo de control, caja de transferencia.
  • Módulo de control de cambios de la caja de transferencia X1 (NP1).
  • Módulo de control de cambios de la caja de transferencia X2 (NP1).
  • Sensor de posición del pedal del acelerador.
  • Solenoide de bloqueo de cambios.
Categorías: , ,

¿Qué es y para qué sirve este pinout?

Este archivo es un mapa de pines o vista de conectores para la CHEVROLET COLORADO 3.7L 2011. Permite identificar funciones por cavidad, verificar alimentación/tierra y seguir líneas de datos en módulos y actuadores, reduciendo tiempos de diagnóstico y evitando reemplazos innecesarios.

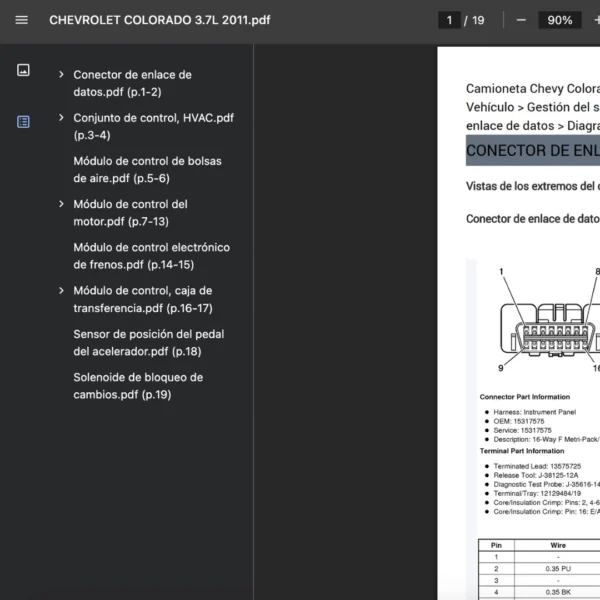

Componentes incluidos (explicación rápida)

  • Conector de enlace de datos.pdf (p.1-2): cavidades del DLC para comunicación con escáner y voltajes de línea.
  • Conector de enlace de datos.pdf (p.1): detalle de pines críticos para CAN/K-Line.
  • Resistencia de enlace de datos.pdf (p.2): verificación de terminación CAN en red.
  • Conjunto de control, HVAC.pdf (p.3-4): mando, iluminación y alimentación del panel de clima.
  • Módulo de control HVAC X1.pdf (p.1): salidas a actuadores y entradas de sensores del sistema A/C.
  • Módulo de control HVAC X2.pdf (p.2): líneas adicionales de control/retorno.
  • Módulo de control de bolsas de aire.pdf (p.5-6): entradas/salidas SRS y circuitos de disparo.
  • Módulo de control del motor.pdf (p.7-13): panorama general de E/S del ECM para inyección/encendido.
  • Módulo de control del motor (ECM) X1.pdf (p.1-2): alimentación, tierras y señales base.
  • Módulo de control del motor (ECM) X2.pdf (p.3-5): actuadores y control de mezcla.
  • Módulo de control del motor (ECM) X3.pdf (p.6-7): comunicaciones y auxiliares.
  • Módulo de control electrónico de frenos.pdf (p.14-15): pines ABS/EBCM para válvulas y sensores.
  • Módulo de control, caja de transferencia.pdf (p.16-17): líneas de control de modos 2H/4H/4L.
  • Módulo de control de cambios de la caja de transferencia X1 (NP1).pdf (p.1): señales del selector y alimentación.
  • Módulo de control de cambios de la caja de transferencia X2 (NP1).pdf (p.2): retorno de posición y seguridad.
  • Sensor de posición del pedal del acelerador.pdf (p.18): canales APP y referencias de 5 V.
  • Solenoide de bloqueo de cambios.pdf (p.19): comando del interlock y verificación de circuito.

Cómo usarlo en diagnóstico (3 pasos)

  1. (A) Parte del síntoma y ubica el sistema; abre la sección correspondiente del índice.
  2. Localiza conector y cavidad; confirma alimentación, tierra y señal con multímetro/osciloscopio.
  3. Traza desde fusible/relé hasta módulo/actuador, midiendo continuidad y caída de tensión antes de reemplazar piezas.

Formato y compatibilidad

PDF visible en teléfono, tablet o PC; compatible únicamente con Chevrolet Colorado 3.7L 2011. Si requieres otra variante/modelo, contáctanos.

Preguntas frecuentes

Pinout vs diagrama eléctrico

El pinout lista funciones por cavidad; el diagrama eléctrico traza el circuito completo entre módulos y masas.

¿Incluye procedimientos/valores por DTC?

No. Es una referencia de pines para mediciones; los flujogramas/valores por DTC se consultan en el manual de servicio.

Compatibilidad por versiones/mercados

Aplica a la configuración indicada; cambios de paquete o mercado pueden modificar numeración o cableado.

Uso offline

Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo.
