¿Qué es y para qué sirve este pinout?
Este compendio es un mapa de pines o diagrama de conectores enfocado en la CHEVROLET COLORADO 2.9L 2008. Facilita localizar cavidades, identificar señales de alimentación, tierra y comunicación, y relacionarlas con sensores y módulos para optimizar el diagnóstico sin reemplazos innecesarios.

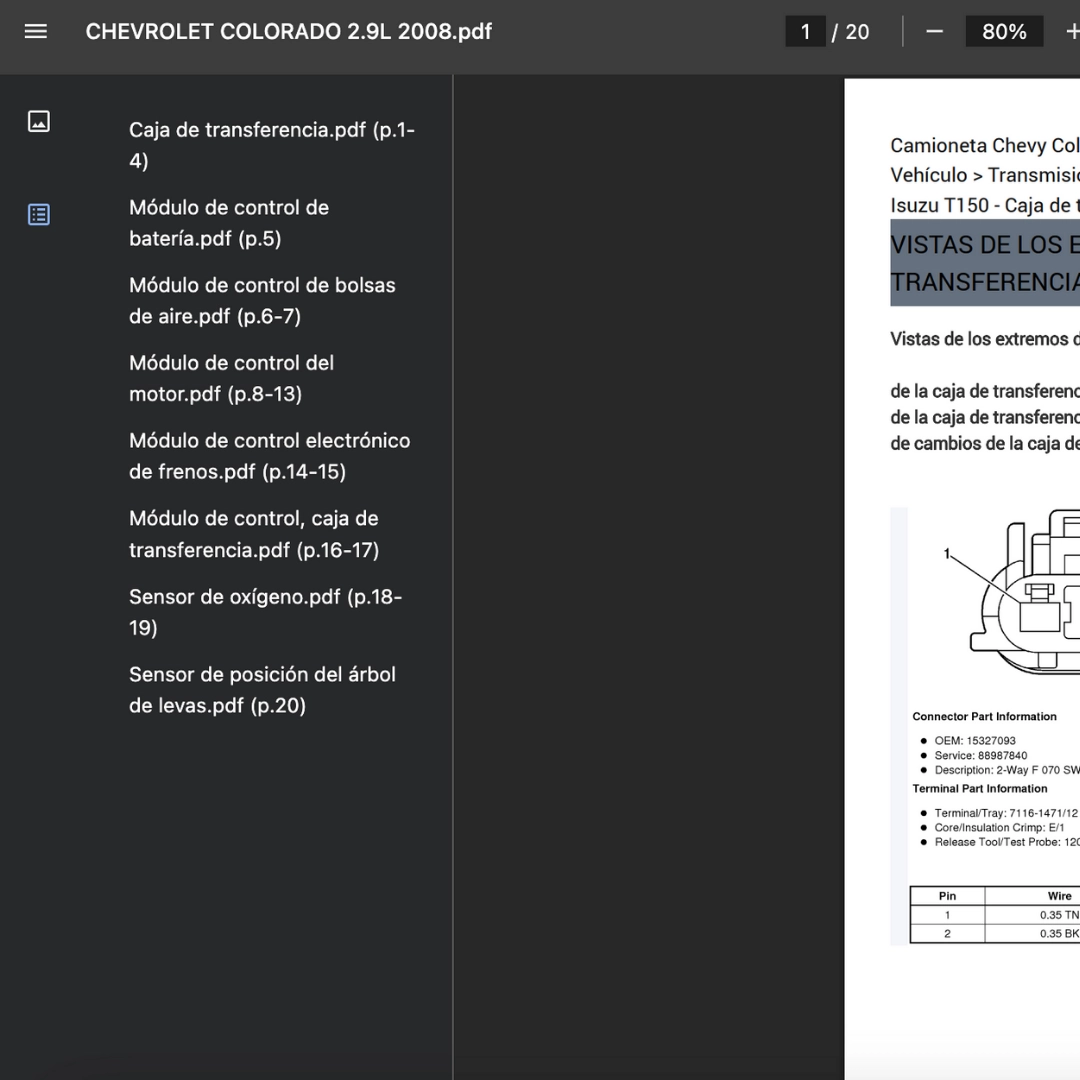

Componentes incluidos (explicación rápida)
- Caja de transferencia.pdf (p.1-4): pines de motor/posición de la transfer para verificar actuación y retroalimentación.
- Módulo de control de batería.pdf (p.5): líneas de medición de corriente/voltaje para estado de carga.
- Módulo de control de bolsas de aire.pdf (p.6-7): entradas de sensores SRS y despliegue; validación de integridad.
- Módulo de control del motor.pdf (p.8-13): E/S de ECM/PCM para inyección, encendido y comunicaciones.
- Módulo de control electrónico de frenos.pdf (p.14-15): señales de ABS/EBCM y alimentación de actuadores.
- Módulo de control, caja de transferencia.pdf (p.16-17): control de modos 2H/4H/4L y líneas de comando.
- Sensor de oxígeno.pdf (p.18-19): calefacción y señal de O2 para mezcla/diagnóstico.
- Sensor de posición del árbol de levas.pdf (p.20): referencia de fase para sincronización.
Cómo usarlo en diagnóstico (3 pasos)
- (A) Define el sistema afectado y abre la sección correspondiente del índice.
- Ubica conector y cavidad; confirma alimentación/tierra y señal con multímetro/osciloscopio antes de concluir fallas.
- Traza desde fusible/relé hasta módulo y sensor, midiendo continuidad y caída de tensión para aislar el punto defectuoso.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible únicamente con Chevrolet Colorado 2.9L 2008. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama eléctrico muestra el circuito completo entre módulos, masas y alimentaciones.
¿Incluye procedimientos/valores por DTC?
No. Incluye asignación de pines para mediciones; los flujogramas/valores por DTC se consultan en el manual del fabricante.
Compatibilidad por versiones/mercados
Aplica a la configuración indicada; variaciones por paquete o mercado pueden alterar numeración o cableado.
Diagrama completo de cableado
No se incluye; este recurso se centra en conectores y pines. Usa el manual de servicio para diagramas completos.
Herramientas recomendadas
Multímetro, lámpara de prueba, osciloscopio y puntas backprobe para mediciones seguras en cavidades.
