¿Qué es y para qué sirve este pinout?
Es un mapa de pines o diagrama de conectores orientado al diagnóstico eléctrico de la CHEVROLET COLORADO 2.8L DIESEL 2021. Permite identificar funciones por cavidad, alimentación y tierra, correlacionándolas con fusibles, relés y arneses para acotar fallas y evitar reemplazos innecesarios.
Componentes incluidos (explicación rápida)

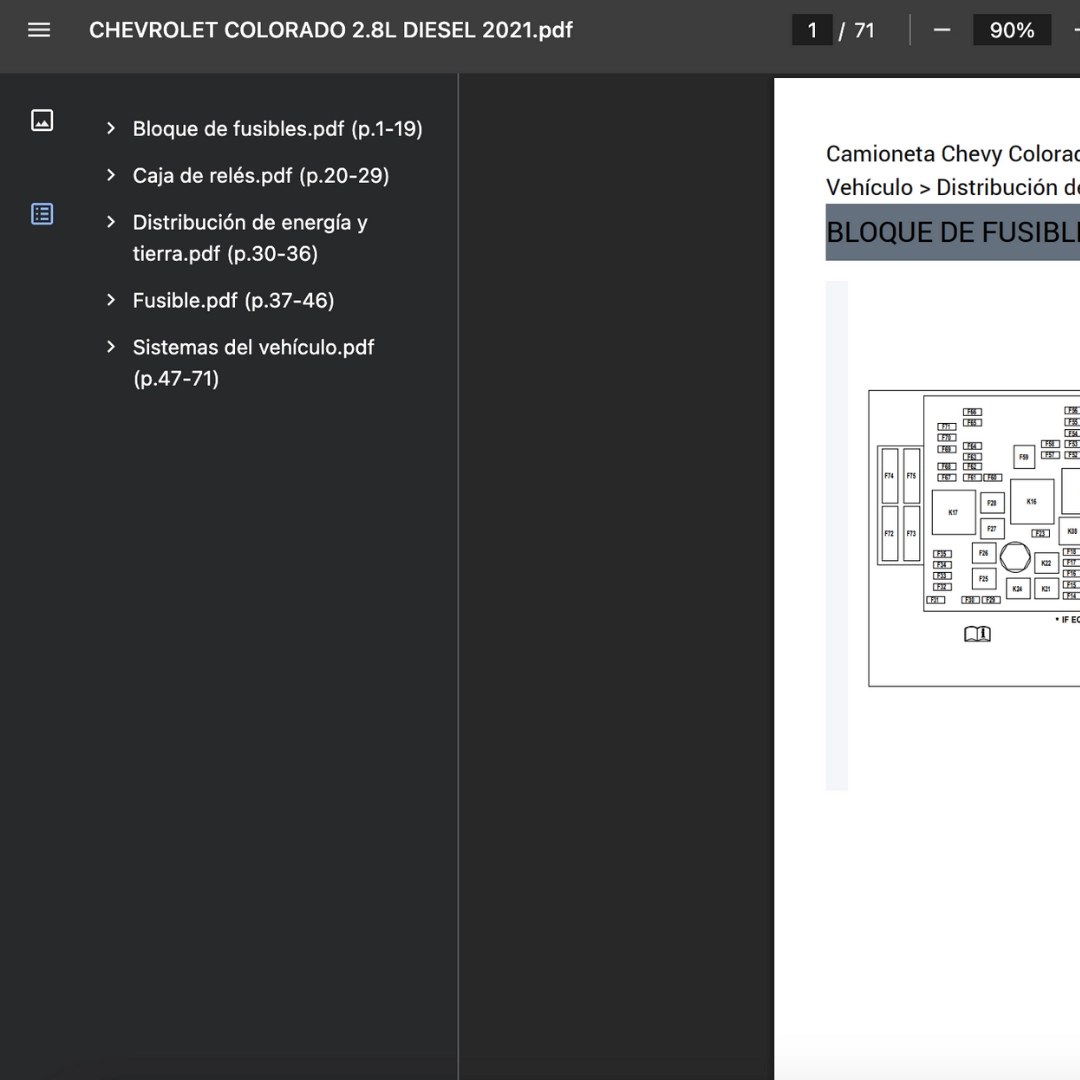

- Bloque de fusibles.pdf (p.1-19): referencia de fusibles y funciones para pruebas rápidas.
- Bloque de fusibles X50A – Etiqueta debajo del capó (LCVLGZ).pdf (p.1): identificación de circuitos en vano motor gasolina.
- Bloque de fusibles X50A – Etiqueta debajo del capó (LWN).pdf (p.2): asignaciones específicas para diésel.
- Bloque de fusibles X50A – Vista superior debajo del capó (LCVLGZ).pdf (p.3-10): cavidades y rutas de potencia.
- Bloque de fusibles X50A – Vista superior debajo del capó (LWN).pdf (p.11-17): protecciones y derivaciones diésel.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.18-19): fusibles principales sobre batería.
- Caja de relés.pdf (p.20-29): disposición de relés y lógica de conmutación.
- Bloque de fusibles X50A – Vista inferior debajo del capó.pdf (p.1): salida inferior y continuidad.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.2-3): enlaces de alta corriente.
- Bloque de fusibles X51A – Etiqueta del panel de instrumentos.pdf (p.4): fusibles interiores por circuito.
- Bloque de fusibles X51A – Vista inferior del panel de instrumentos Relés.pdf (p.5-6): ubicación y control de relés.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles.pdf (p.7-10): asignación de cavidades.
- Distribución de energía y tierra.pdf (p.30-36): puntos de masa y rutas de alimentación.
- Bloque de fusibles X50A – Bajo el capó X5 (LCV) .pdf (p.1): pines del conector X5.
- Bloque de fusibles X50A – Debajo del capó X3.pdf (p.2-4): mapeo del conector X3.
- Bloque de fusibles X50D – Batería X1.pdf (p.5): distribución desde X1.
- Bloque de fusibles X50D – Batería X2.pdf (p.6): líneas de potencia desde X2.
- Bloque de fusibles X50D – Batería X4 (LGZ).pdf (p.7): derivaciones en LGZ.
- Fusible.pdf (p.37-46): tipos, capacidad y verificación.
- Bloque de fusibles X50A – Vista inferior debajo del capó.pdf (p.1): continuidad inferior del bloque.
- Bloque de fusibles X50D – Vista superior de la batería.pdf (p.2-3): comprobación de enlaces.
- Bloque de fusibles X51A – Etiqueta del panel de instrumentos.pdf (p.4): referencia de fusibles cabina.
- Bloque de fusibles X51A – Vista inferior del panel de instrumentos Relés.pdf (p.5-6): relés bajo tablero.
- Bloque de fusibles X51A – Vista superior del panel de instrumentos Fusibles.pdf (p.7-10): fusibles superiores tablero.
- Sistemas del vehículo.pdf (p.47-71): agrupación por subsistemas para ubicar señales.
- Vistas de los extremos del conector de componentes.pdf (p.1-6): orientación de cavidades por componente.
- Grupo de instrumentos P16.pdf (p.1-2): pines de alimentación, iluminación y red.
- Motor de la caja de transferencia A16.pdf (p.3): control y posiciones del actuador.
- Sensor de corriente de batería B18.pdf (p.4): señal, referencia y tierra.
- Sensor de posición de marcha B227.pdf (p.5): salidas de posición y alimentación.
- Sensor de presión de combustible B47.pdf (p.6): señal analógica y 5 V ref.
- Vistas de los extremos del conector del arnés en línea.pdf (p.7-25): conectores entre arneses y continuidad.
- Arnés de la lámpara de carga X401 al arnés del chasis.pdf (p.1): ruta de carga y señal.
- Arnés del motor X101 al arnés de la carrocería.pdf (p.2-7): interconexión motor–cabina.
- Arnés del motor X107 al arnés del chasis.pdf (p.8-11): distribución hacia chasis.
- Arnés del motor X175 a la caja de transmisión.pdf (p.12-15): enlace con transmisión.
- ARNSDE~2.PDF (p.16-19): continuidad adicional de arnés.
Cómo usarlo en diagnóstico (3 pasos)
- (C) Validación rápida: inicia en el síntoma, ubica el sistema y abre la sección correspondiente.
- Localiza conector y cavidad; confirma alimentación/tierra y señal con multímetro y lámpara de prueba.
- Traza desde fusible/relé hasta módulo, midiendo continuidad y caída de tensión antes de reemplazar componentes.
Formato y compatibilidad
PDF legible en teléfono, tablet o PC; compatible únicamente con Chevrolet Colorado 2.8L Diesel 2021. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por cavidad; el diagrama eléctrico muestra el circuito completo entre módulos, masas y alimentaciones.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pines para mediciones; los flujogramas/valores por DTC se consultan en el manual del fabricante.
Compatibilidad por versiones/mercados
Corresponde a la configuración indicada; variaciones por paquete o mercado pueden cambiar numeración o cableado.
Ubicación de módulos
Se indican en las vistas y etiquetas de cada sección; verifica físicamente antes de intervenir.
Uso offline
Una vez descargado, el PDF puede consultarse sin conexión en cualquier dispositivo.
