¿Qué es y para qué sirve este pinout?
Esta referencia de pines o vista de conectores centraliza la asignación de terminales, fusibles y señales del CHEVROLET COBALT 2.0L 2007. Permite verificar alimentación, tierras, continuidad y líneas de datos en tren motriz y carrocería, reduciendo tiempos de diagnóstico y evitando desmontajes innecesarios.

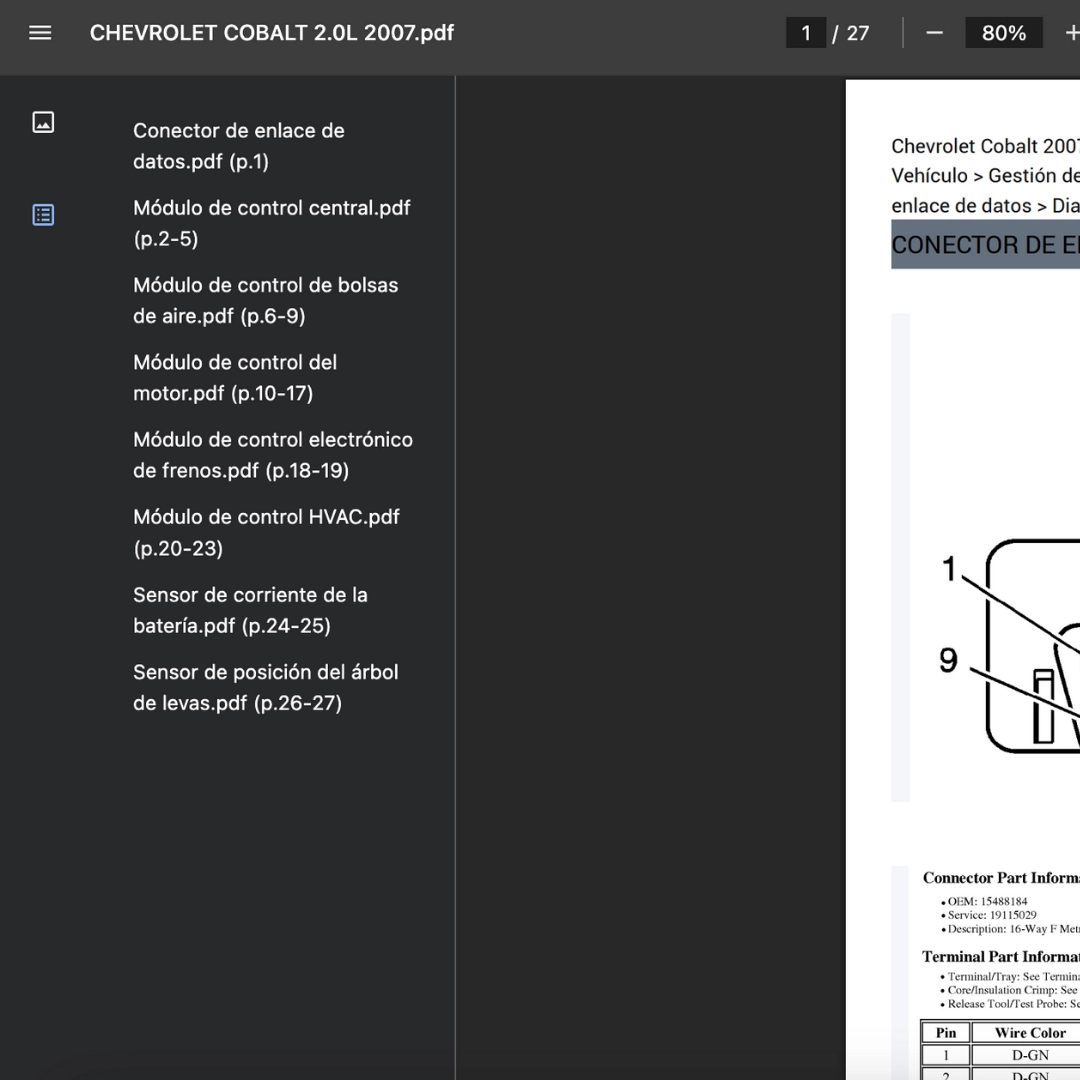

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1): pines DLC para comunicación OBD y B+ del escáner.
- Módulo de control central.pdf (p.2-5): distribución de señales de carrocería (BCM) y alimentación.
- Módulo de control de bolsas de aire.pdf (p.6-9): líneas SRS de alimentación, masa y despliegue.
- Módulo de control del motor.pdf (p.10-17): mapeo ECM/PCM para inyección, encendido y actuadores.
- Módulo de control electrónico de frenos.pdf (p.18-19): pines base del EBCM/ABS para diagnóstico de ruedas y bomba.
- Módulo de control HVAC.pdf (p.20-23): mandos, soplador y compresor A/C.
- Sensor de corriente de la batería.pdf (p.24-25): señal del BCS para gestión de carga.
- Sensor de posición del árbol de levas.pdf (p.26-27): CKP/CMP de referencia de fase para sincronización.
Cómo usarlo en diagnóstico (3 pasos)
- Preparación (B): identifica el conector objetivo y confirma B+ y tierra en pines base; registra el síntoma.
- Prueba dirigida: mide continuidad/caída de voltaje o señal en el pin indicado (ECM, BCM, EBCM, HVAC, BCS, CMP) y compárala con el circuito.
- Confirmación: aplica carga de prueba y corrige terminales flojos o corrosión antes de reemplazar componentes.
Formato y compatibilidad
PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET COBALT 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por terminal; el diagrama eléctrico muestra rutas y relaciones del circuito.
¿Incluye procedimientos/valores por DTC?
No, se centra en pines y señales; los valores por DTC deben consultarse en manuales del fabricante.
Compatibilidad por versiones/mercados
Aplica a COBALT 2007 2.0L; pueden variar arneses/ABS/SRS según paquete o mercado.
Uso offline
Tras descargar, el PDF puede consultarse sin conexión en tus dispositivos.
Herramientas recomendadas
Multímetro, punta lógica, backprobe y escáner OBD-II para pruebas seguras.
