Pin Out / Vista de Conectores CHEVROLET CAVALIER 2.2L 1997 PDF

¿Qué es y para qué sirve este pinout?

Esta referencia de pines o vista de conectores centraliza la asignación de terminales y bloques del CHEVROLET CAVALIER 2.2L 1997. Permite validar alimentación, tierra y señales en ECM, HVAC, SRS y ABS con medidas dirigidas, reduciendo tiempos de diagnóstico y evitando desmontajes innecesarios.

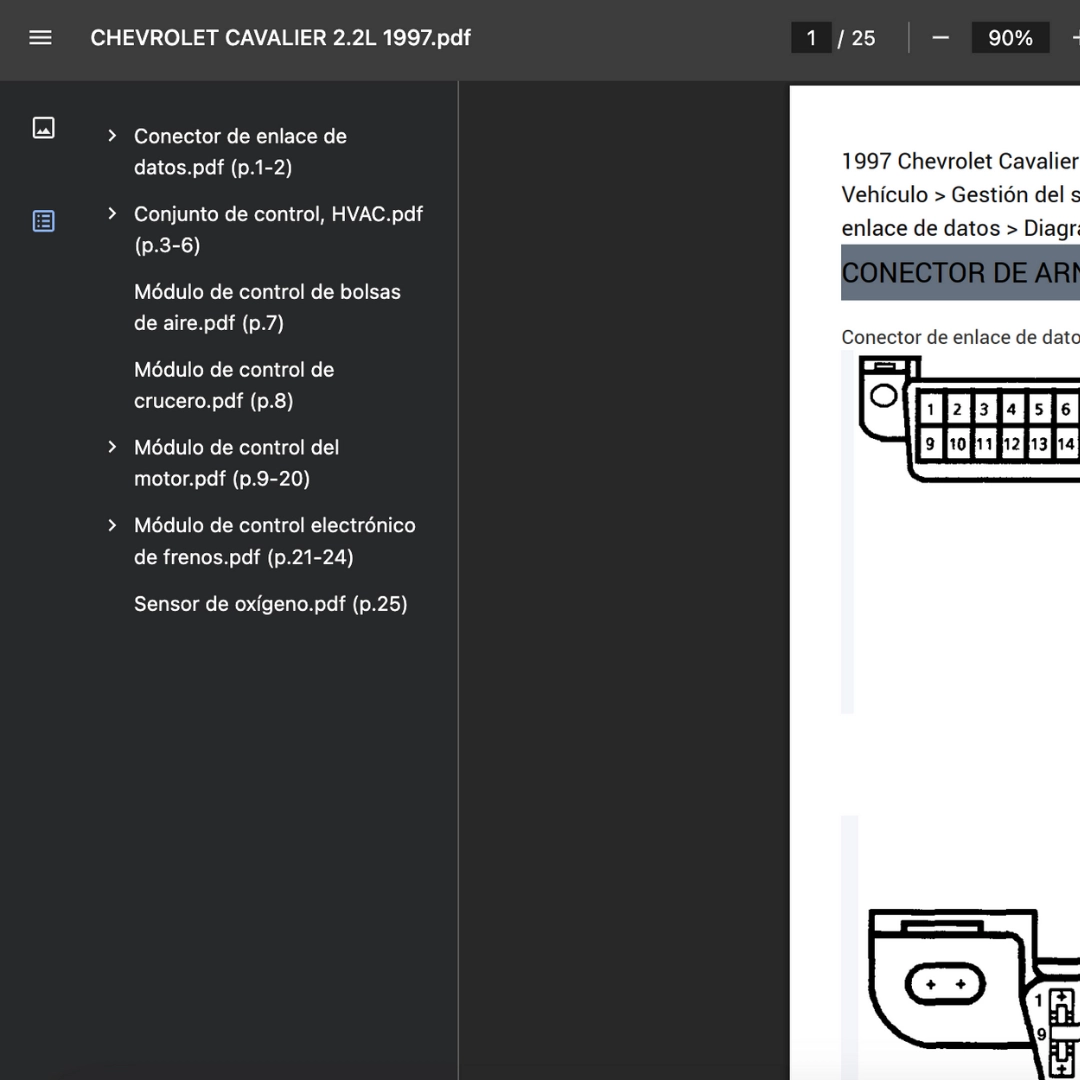

Componentes incluidos (explicación rápida)

• Conector de enlace de datos.pdf (p.1-2): pines del DLC para escáner y alimentación.
• Conector de arnés.pdf (p.1): identificación visual de cavidades del conector base.
• Descripción de la distribución de pines.pdf (p.2): tabla funcional por terminal.
• Conjunto de control, HVAC.pdf (p.3-6): mapeo de señales de mando y alimentación del clima.
• C1.pdf (p.1-2): terminales del conector C1 de HVAC.
• Con desempañador trasero.pdf (p.1): variaciones de pines con opción de defogger.
• Sin desempañador trasero.pdf (p.2): configuración alternativa sin defogger.
• C2.pdf (p.3): funciones del conector C2 de HVAC.
• C3.pdf (p.4): asignación del conector C3 de HVAC.
• Módulo de control de bolsas de aire.pdf (p.7): alimentación, masa y líneas de despliegue SRS.
• Módulo de control de crucero.pdf (p.8): mando/cancelación y VSS.
• Módulo de control del motor.pdf (p.9-20): mapeo ECM para inyección, encendido y sensores.
• C1 (Azul).pdf (p.1-4): detalle del conector C1 del ECM por rangos de pines.
• Pines 1-26.pdf (p.1): primeras cavidades y funciones.
• Pines 27-66.pdf (p.2): señales intermedias de ECM.
• Pines 67-80.pdf (p.3): cavidades finales y salidas.
• Vista del conector.pdf (p.4): orientación física para pruebas backprobe.
• C1 y C2.pdf (p.5-9): cuadro comparativo de ambos conectores ECM.
• Conector de arnés.pdf (p.1): guía de cavidades asociadas.
• Descripción de la distribución de pines.pdf (p.2-5): funciones resumidas por pin.
• C2 (Negro).pdf (p.10-12): asignación del conector C2 por rangos de pines.
• Pines 1-27.pdf (p.1): cavidades iniciales y señales.
• Pines 28-66.pdf (p.2): señales medias.
• Pines 67-80.pdf (p.3): cavidades finales.
• Módulo de control electrónico de frenos.pdf (p.21-24): pines base del ABS/EBCM.
• C1.pdf (p.1-2): terminales del conector C1 del EBCM.
• Conector de arnés.pdf (p.1): cavidades asociadas del arnés ABS.
• Descripción de la distribución de pines.pdf (p.2): roles por terminal en ABS.
• C2.pdf (p.3-4): terminales del conector C2 del EBCM.
• Conector de arnés.pdf (p.1): guía de cavidades adicionales.
• Descripción de la distribución de pines.pdf (p.2): funciones por pin complementarias.
• Sensor de oxígeno.pdf (p.25): señal HO2S, calentador y referencias.

Cómo usarlo en diagnóstico (3 pasos)

1. Preparación (B): ubica el conector, confirma voltaje de batería y tierras en pines base y define el síntoma.
2. Prueba dirigida: mide continuidad/caída de voltaje o señal en el pin indicado (ECM, HVAC, SRS, ABS) y compárala con el valor esperado.
3. Confirmación: aplica carga de prueba, revisa ajuste de terminales y descarta falsos contactos antes de reemplazar.

Formato y compatibilidad

PDF visible en teléfono, tablet y PC; compatible solo con CHEVROLET CAVALIER 1997. Si requieres otra variante/modelo, contáctanos.
