¿Qué es y para qué sirve este pinout?
Este pinout o mapa de pines organiza las vistas y funciones del CHEVROLET AVEO 1.6L 2011. Permite ubicar 12 V, 5 V, tierras y señales para comprobar continuidad y caídas de tensión con multímetro u osciloscopio, acelerando el diagnóstico en tren motriz, SRS, HVAC y ABS.

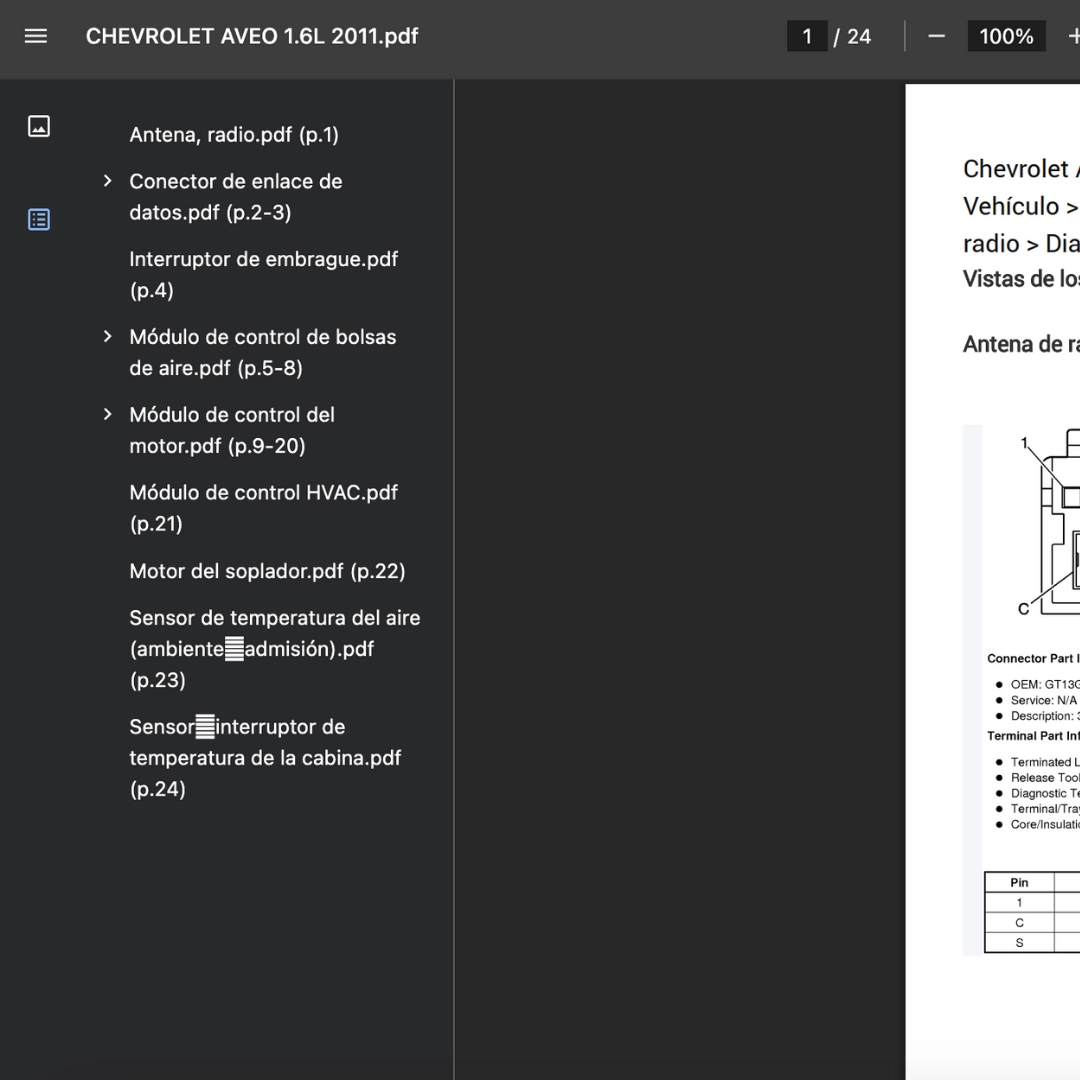

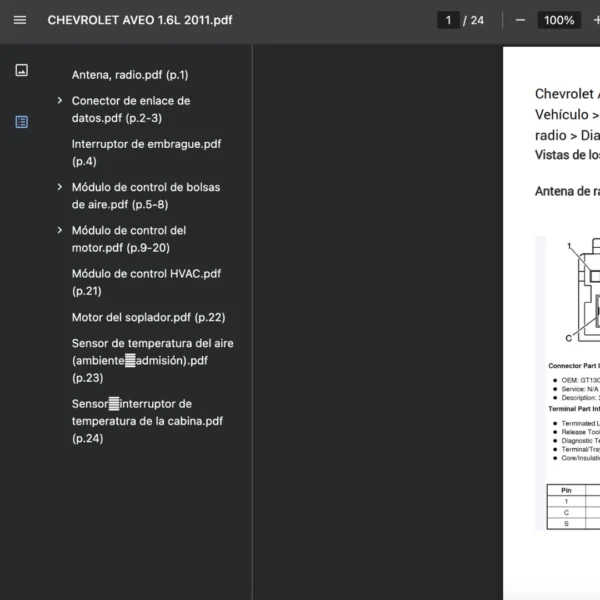

Componentes incluidos (explicación rápida)
- Antena, radio.pdf (p.1): Alimentación y masa para fallas de recepción.
- Conector de enlace de datos.pdf (p.2-3): DLC principal para lectura de DTC y datos.
- Conector de enlace de datos (DLC) 2 (JM4).pdf (p.1): Puerto alterno en variantes JM4.
- Conector de enlace de datos (DLC).pdf (p.2): Asignación estándar OBD-II.
- Interruptor de embrague.pdf (p.4): Señal de habilitación de arranque/crucero.
- Módulo de control de bolsas de aire.pdf (p.5-8): 12 V/masa y líneas SRS.
- SDM (con WHB).pdf (p.1-2): Pinado de la unidad con arnés WHB.
- SDM (sin WHB/AR1).pdf (p.3-4): Variación sin WHB/AR1.
- Módulo de control del motor.pdf (p.9-20): Entradas/actuadores del ECM.
- ECM X1 (LXT).pdf (p.1-3): Conector X1 para motor LXT.
- ECM X1 (LXV).pdf (p.4-5): Conector X1 para motor LXV.
- ECM X2 (LXT).pdf (p.6-9): Conector X2 para motor LXT.
- ECM X2 (LXV).pdf (p.10-12): Conector X2 para motor LXV.
- Módulo de control HVAC.pdf (p.21): Comandos/feedback del climatizador.
- Motor del soplador.pdf (p.22): Verificación de etapas de velocidad.
- Sensor de temperatura del aire (ambiente/admisión).pdf (p.23): Referencias para mezcla y HVAC.
- Sensor/interruptor de temperatura de la cabina.pdf (p.24): Entrada de confort para el control climático.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Selecciona el sistema por síntoma o DTC y abre su sección.
- Paso 2: Con la vista del conector, identifica el pin y mide alimentación, tierra y señal según su función.
- Paso 3: Si hay caída/ausencia, sigue el circuito por arneses y empalmes hasta aislar la causa.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET AVEO 2011. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por pin; el diagrama eléctrico muestra rutas completas y relaciones entre módulos.
¿Incluye procedimientos/valores por DTC?
No. Es una referencia de pinado para medir voltajes/tierras/señales; los flujogramas por código se consultan aparte.
Compatibilidad por versiones/mercados
Aplica a AVEO 2011; variantes LXT/LXV o paquetes (JM4, WHB) pueden cambiar asignaciones. Verifique físicamente el conector.
Ubicación de módulos
Revise las vistas/índice para zonas típicas y confirme en el vehículo antes de intervenir.
