Pin Out / Vista de Conectores CHEVROLET AVEO 1.6L 2010 PDF

¿Qué es y para qué sirve este pinout?

Este pinout o diagrama de pines compila vistas y funciones del CHEVROLET AVEO 1.6L 2010. Permite ubicar 12 V, 5 V, tierras y señales para medir continuidad o caídas de tensión con multímetro u osciloscopio, acelerando el diagnóstico en tren motriz, SRS, HVAC y ABS.

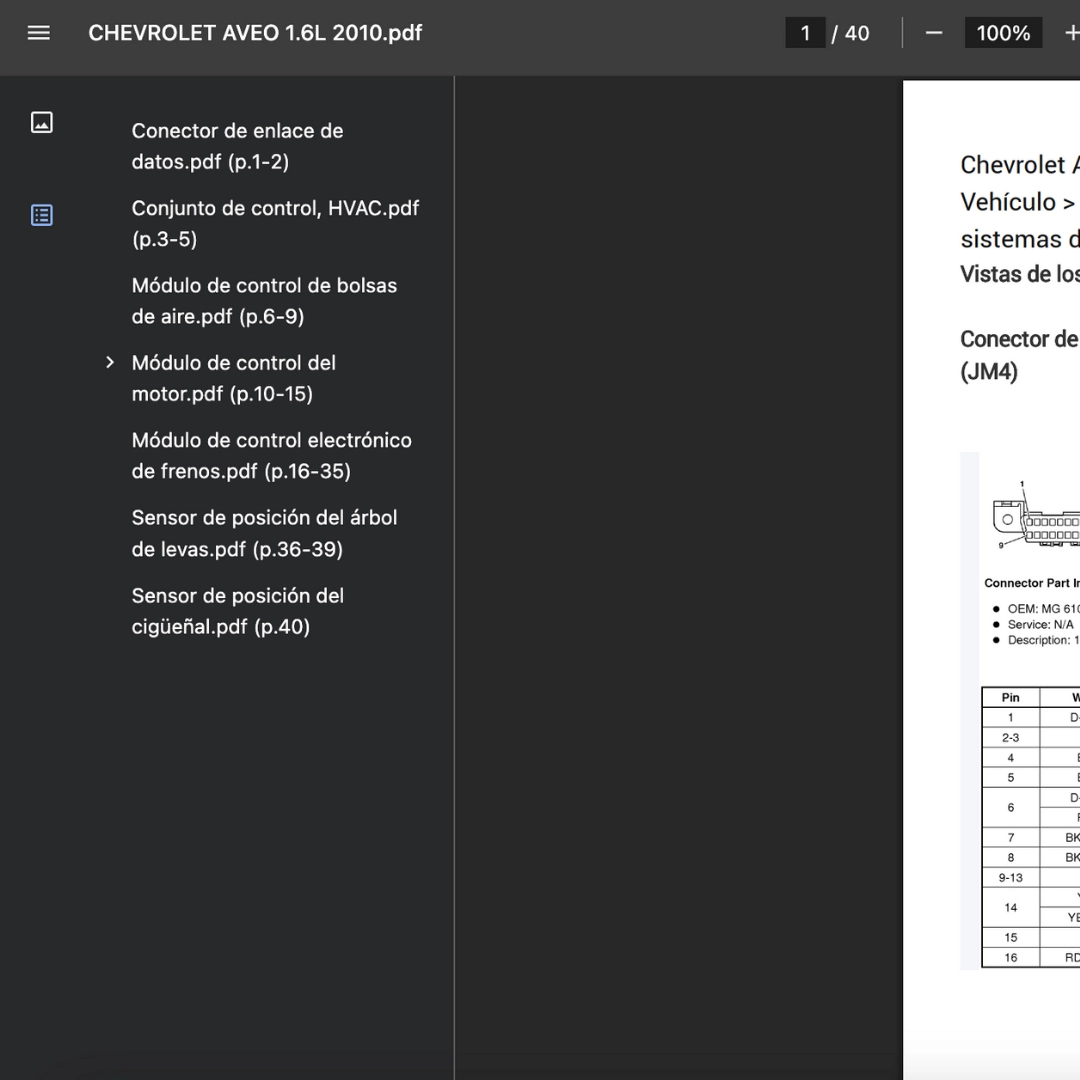

Componentes incluidos (explicación rápida)

• Conector de enlace de datos.pdf (p.1-2): DLC para lectura de DTC y datos en vivo.
• Conjunto de control, HVAC.pdf (p.3-5): Alimentaciones, tierras y salidas del climatizador.
• Módulo de control de bolsas de aire.pdf (p.6-9): Líneas SRS y verificación de 12 V/masa.
• Módulo de control del motor.pdf (p.10-15): Entradas/actuadores del ECM para pruebas básicas.
• Módulo de control del motor (ECM) X1.pdf (p.1-3): Pinado del conector X1 (señales críticas).
• Módulo de control del motor (ECM) X2.pdf (p.4-6): Pinado del conector X2 (actuadores/retornos).
• Módulo de control electrónico de frenos.pdf (p.16-35): Potencia/masa y líneas del EBCM.
• Sensor de posición del árbol de levas.pdf (p.36-39): CMP: 5 V, tierra y señal de referencia.
• Sensor de posición del cigüeñal.pdf (p.40): CKP: señal base para sincronía/arranque.

Cómo usarlo en diagnóstico (3 pasos)

1. Paso 1 (B): Elige la sección según síntoma o DTC y localiza el sistema.
2. Paso 2: En la vista del conector, identifica el pin y mide 12 V/5 V, tierra y señal según su función.
3. Paso 3: Si hay caída/ausencia, sigue arneses, empalmes y fusibles hasta aislar la causa.

Formato y compatibilidad

PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET AVEO 2010. Si requieres otra variante/modelo, contáctanos.
