¿Qué es y para qué sirve este pinout?
Este pinout o mapa de pines organiza vistas y funciones de conectores del CHEVROLET ASTRO 4.3L 1994. Permite localizar 12V, 5V, tierras y señales para validar continuidad y caídas de tensión con multímetro/oscopio, reduciendo tiempos de diagnóstico y evitando reemplazos innecesarios.
Componentes incluidos (explicación rápida)

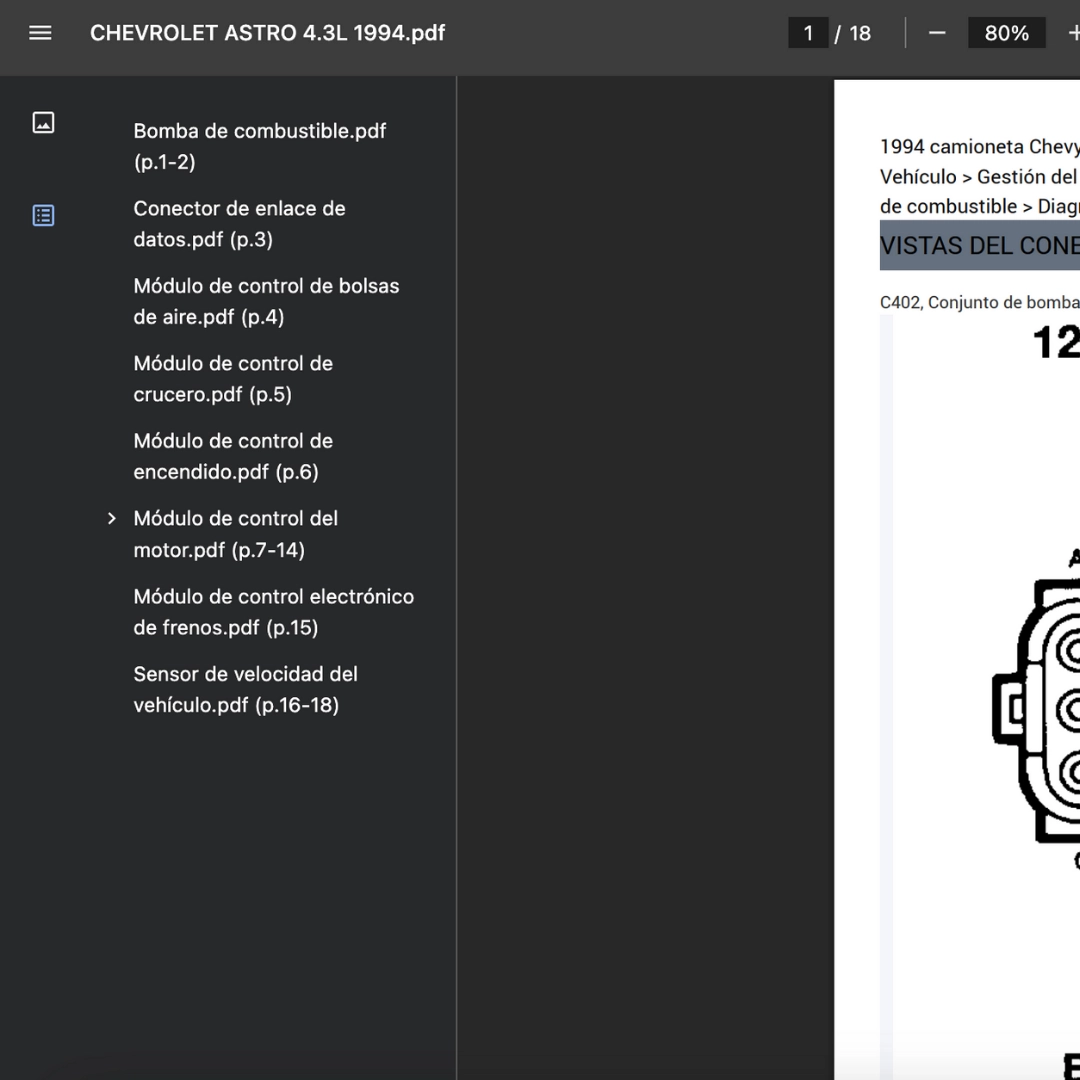

- Bomba de combustible.pdf (p.1-2): Alimentación y mando para pruebas de presión/activación.
- Conector de enlace de datos.pdf (p.3): DLC para lectura de DTC y datos en vivo.
- Módulo de control de bolsas de aire.pdf (p.4): Líneas SRS; confirma energización y masa.
- Módulo de control de crucero.pdf (p.5): Señales de interruptores y salida a actuador.
- Módulo de control de encendido.pdf (p.6): Disparo bobina y referencias; diagnóstico de chispa.
- Módulo de control del motor.pdf (p.7-14): Pinout ECM/PCM para sensores y actuadores clave.
- C204 (azul de 32 pines).pdf (p.1-2): Distribución del conector azul principal del ECM.
- C288 (rojo de 32 pines).pdf (p.3-4): Distribución del conector rojo principal del ECM.
- Descripción del conector.pdf (p.5-8): Numeración, vistas y notas de orientación.
- Módulo de control electrónico de frenos.pdf (p.15): EBCM: sensores de rueda y válvulas ABS.
- Sensor de velocidad del vehículo.pdf (p.16-18): Señal VSS; verificación de entrada a ECM/cluster.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Identifica el sistema por síntoma/DTC y abre la sección correspondiente.
- Paso 2: En la vista del conector, mide alimentación, tierra y señal según numeración; contrasta con la función indicada.
- Paso 3: Si hay caída o ausencia, sigue el circuito hacia fusibles/relés/empalmes y confirma continuidad hasta el módulo.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CHEVROLET ASTRO 1994. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por pin; el diagrama eléctrico muestra el recorrido completo del cableado entre módulos.
¿Incluye procedimientos/valores por DTC?
No. Este material ayuda a ubicar pines y medir voltajes/tierras/señales; los flujogramas por código se consultan aparte.
Compatibilidad por versiones/mercados
Aplica a ASTRO 1994; variaciones de paquete/mercado pueden modificar mapeos. Verifique físicamente su conector.
Colores de cables
Pueden variar por lote/arnés; priorice numeración y posición del pin antes del color.
Uso offline
Una vez descargado, puede consultarse sin conexión en cualquier dispositivo compatible.
