¿Qué es y para qué sirve este pinout?
Este pinout o diagrama de pines reúne la asignación de terminales y funciones para los principales conectores del CADILLAC CTS 6.0L 2007. Facilita pruebas con multímetro o escáner, localizando señales clave y descartando fallas por cableado, conectores o módulos.

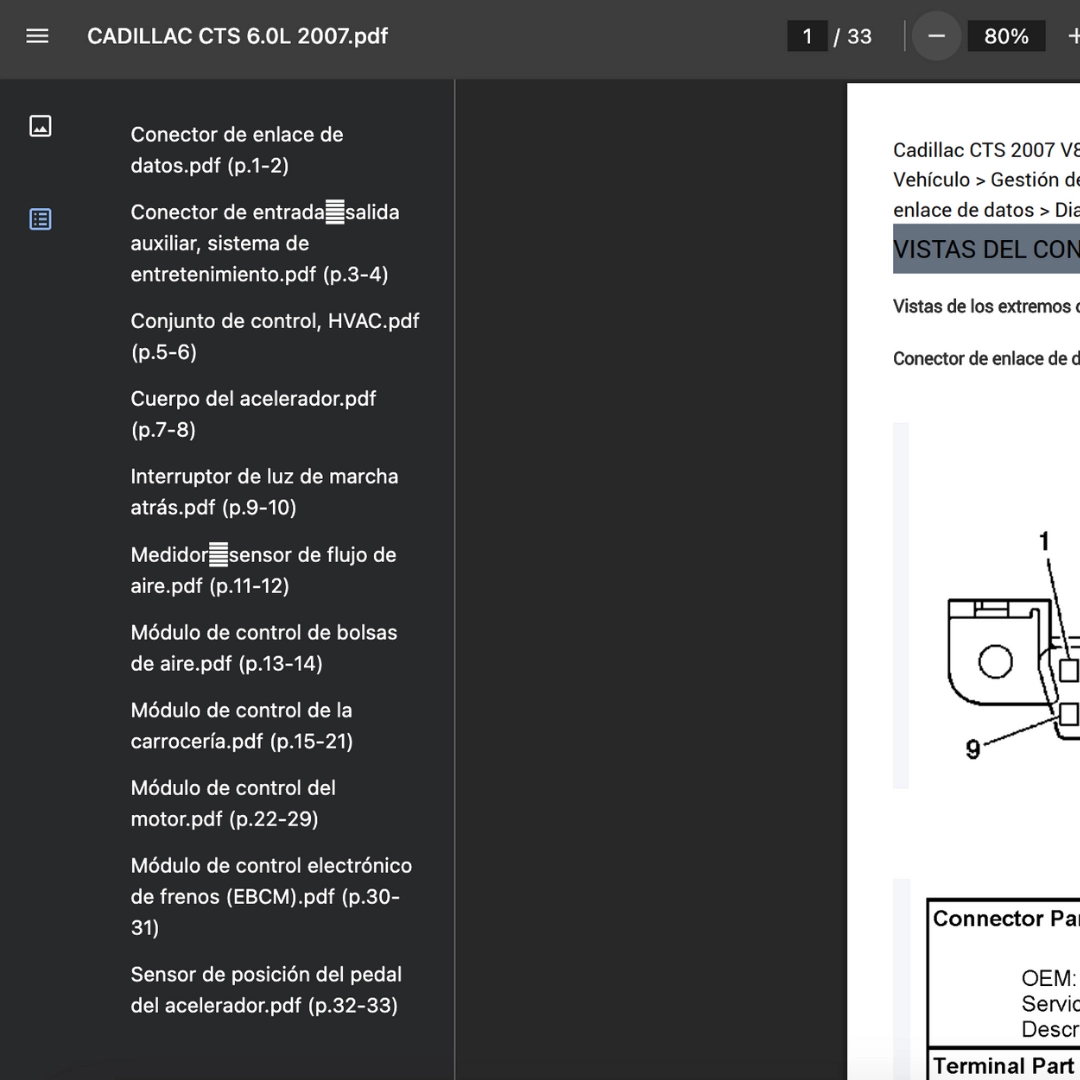

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1-2): Verifica comunicación OBD-II; útil para diagnóstico inicial y lectura de códigos.
- Conector de entrada/salida auxiliar, sistema de entretenimiento.pdf (p.3-4): Comprueba audio auxiliar; ayuda a rastrear fallas de señal o ruido.
- Conjunto de control, HVAC.pdf (p.5-6): Identifica alimentación y control de climatización; acelera pruebas de actuadores.
- Cuerpo del acelerador.pdf (p.7-8): Mapea señales TPS/motor; permite validar respuesta y alimentación del actuador.
- Interruptor de luz de marcha atrás.pdf (p.9-10): Confirma circuito de reversa; útil para iluminación y seguridad.
- Medidor/sensor de flujo de aire.pdf (p.11-12): Localiza tierra, 5V y señal MAF; clave para mezcla y rendimiento.
- Módulo de control de bolsas de aire.pdf (p.13-14): Revisa líneas SRS; ayuda a descartar fallas de alimentación o masa.
- Módulo de control de la carrocería.pdf (p.15-21): Centraliza funciones BCM; agiliza trazado de entradas/salidas.
- Módulo de control del motor.pdf (p.22-29): Pinout ECM/PCM completo; imprescindible para inyección/encendido.
- Módulo de control electrónico de frenos (EBCM).pdf (p.30-31): Señales ABS/estabilidad; útil para sensores y actuadores de freno.
- Sensor de posición del pedal del acelerador.pdf (p.32-33): Verifica pistas APP; ayuda a diagnosticar modo de seguridad.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Identifica el sistema con DTC activos y abre el conector correspondiente en el índice.
- Paso 2: Con multímetro/oscopio, comprueba alimentación, tierra y señal en los pines listados; compara con valores esperados.
- Paso 3: Si hay desviaciones, realiza pruebas de continuidad/caída de voltaje hacia ECM/BCM/EBCM y confirma reparación.
Formato y compatibilidad
PDF legible en teléfono, tablet o PC. Compatible solo con CADILLAC CTS 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout muestra funciones por terminal en cada conector; el diagrama eléctrico detalla rutas completas de cableado y relaciones entre módulos.
¿Incluye procedimientos/valores por DTC?
No. Este material no aporta flujogramas por código; sirve para ubicar pines y verificar voltajes, tierras y señales.
Compatibilidad por versiones/mercados
Aplicable al CADILLAC CTS 2007. Cambios por mercado/paquete pueden variar mapeos; verifique físicamente su conector.
Colores de cables
Los colores pueden variar según arnés y lote; valide por posición de pin y función antes de intervenir.
Herramientas recomendadas
Multímetro, lámpara de prueba, osciloscopio y escáner OBD-II; puntas back-probe para medir sin dañar terminales.
