¿Qué es y para qué sirve este pinout?
Esta referencia técnica de asignación de pines organiza los conectores críticos del CADILLAC CTS 5.7L 2004. Permite verificar alimentación, tierra y señales en ECM, SRS, HVAC y transmisión, agilizando el diagnóstico con multímetro u osciloscopio y reduciendo desmontajes innecesarios en taller.

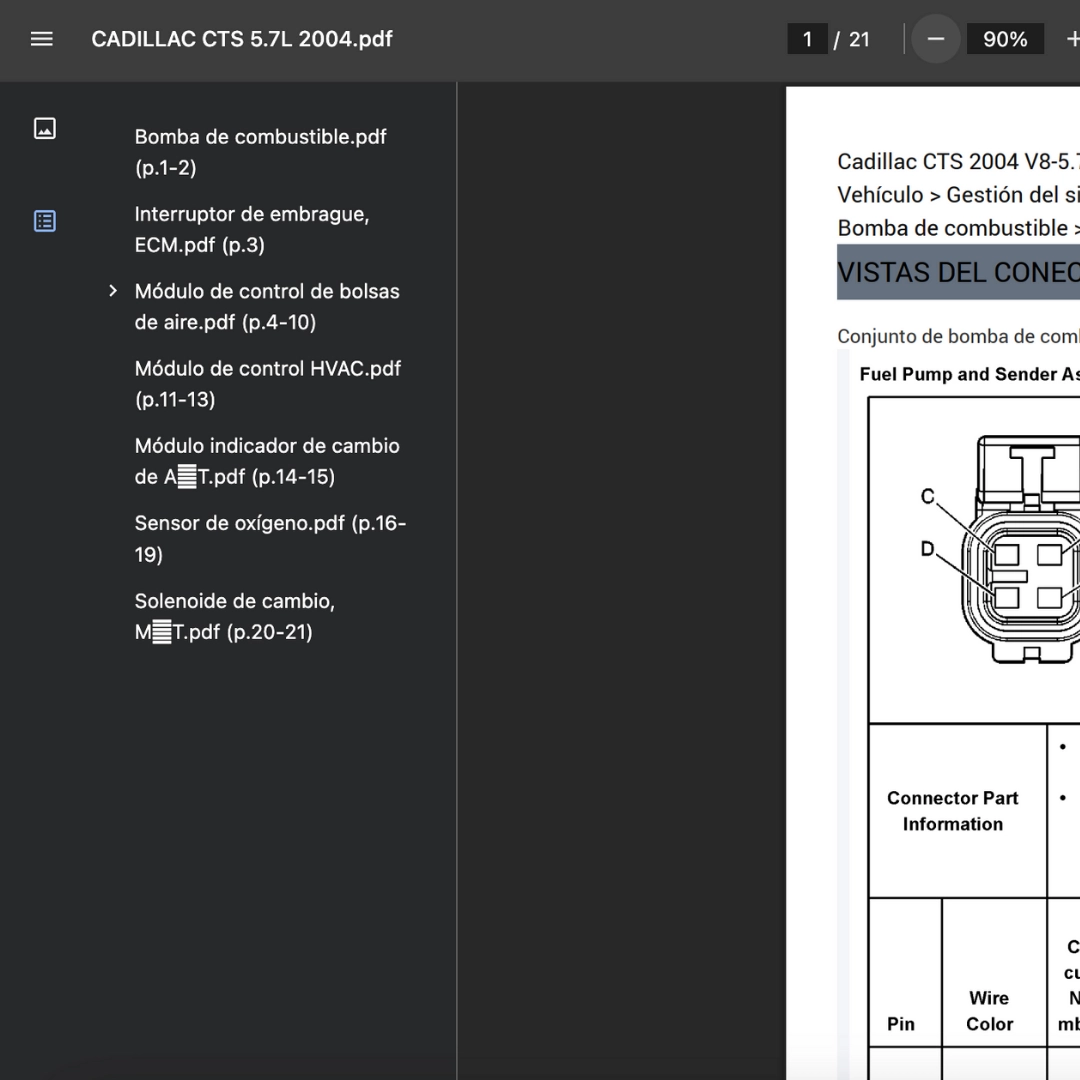

Componentes incluidos (explicación rápida)
- Bomba de combustible.pdf (p.1-2): líneas de alimentación y control para pruebas de caudal/activación.
- Interruptor de embrague, ECM.pdf (p.3): confirmación de la señal de embrague para lógica de arranque y corte.
- Módulo de control de bolsas de aire.pdf (p.4-10): power/ground e ignitores SRS para verificación segura.
- Módulo de detección de impacto lateral (SISM) de restricción inflable.pdf (p.1-2): entradas del sensor lateral para despliegue.
- Módulo de detección y diagnóstico de restricciones inflables (SDM).pdf (p.3-7): alimentación/comunicación del cerebro SRS.
- Módulo de control HVAC.pdf (p.11-13): salidas a soplador/actuadores y señales de control de clima.
- Módulo indicador de cambio de A/T.pdf (p.14-15): señales PRND para cuadro/TCM y habilitación de arranque.
- Sensor de oxígeno.pdf (p.16-19): referencia/masa y señal O2 para lazo de combustible.
- Solenoide de cambio, M/T.pdf (p.20-21): mando del solenoide de transmisión manual para validación funcional.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Ubica el circuito y verifica primero fusible/relé y alimentación/tierra en su conector.
- Paso 2 (B): Sigue la asignación de pines para medir continuidad y caída entre fuente–conmutación–carga.
- Paso 3 (B): Comprueba señales dinámicas (O2/PRND/embrague) con osciloscopio y compara con valores esperados.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CADILLAC CTS 2004. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por pin y conector; el diagrama eléctrico muestra el circuito completo y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se centra en la asignación de pines. Complementa con los DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplica al CTS 2004 indicado; variaciones de equipamiento pueden modificar etiquetas o numeración.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes finas para medición no intrusiva.
