¿Qué es y para qué sirve este pinout?
Este mapa/referencia de pines organiza la asignación de terminales de los conectores clave del CADILLAC CTS 3.2L 2003. Permite validar alimentación, tierras y señales de sensores y módulos para acelerar el diagnóstico con multímetro u osciloscopio, reduciendo desmontajes y tiempos en taller.

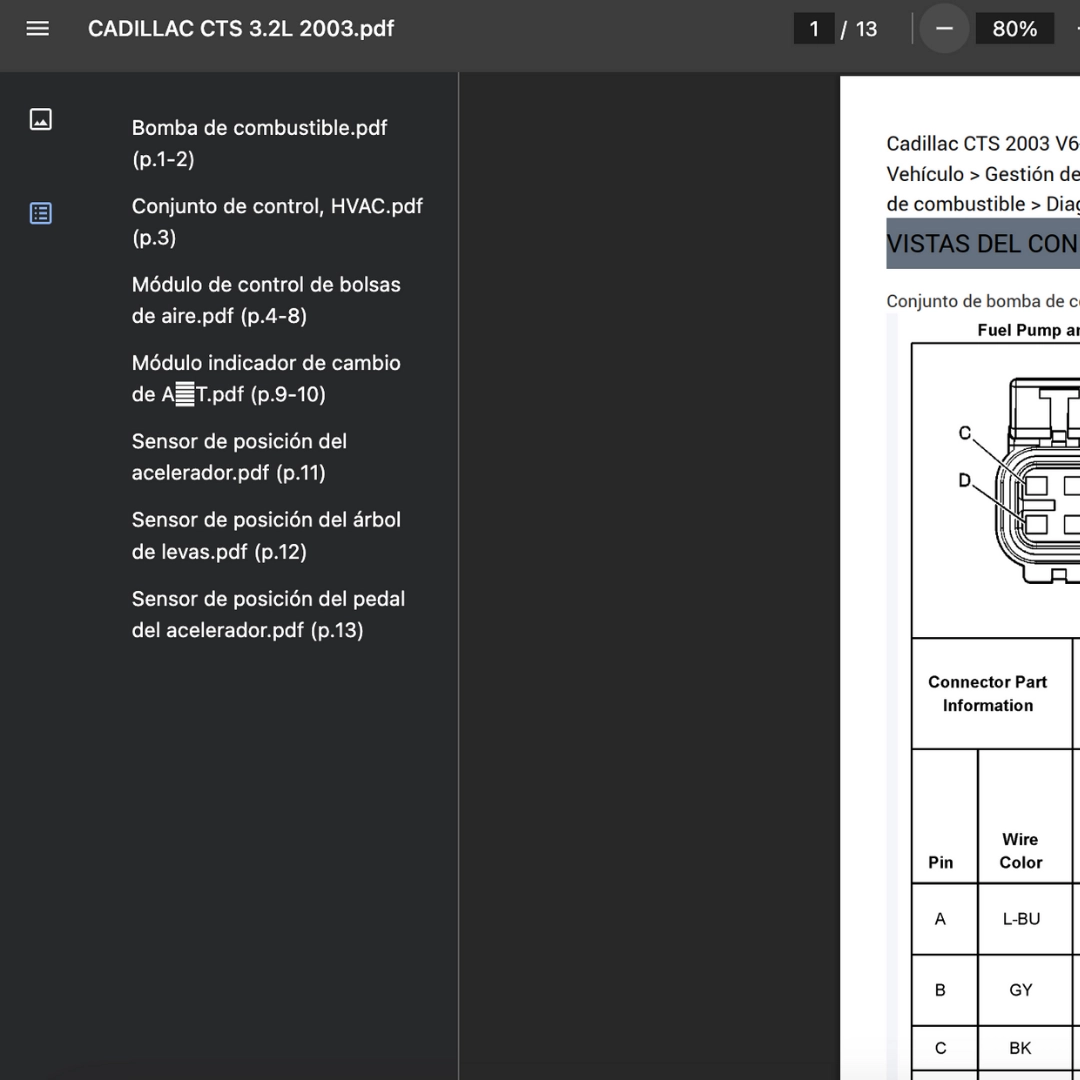

Componentes incluidos (explicación rápida)
- Bomba de combustible.pdf (p.1-2): verificación de alimentación y control del conjunto para caudal y presión.
- Conjunto de control, HVAC.pdf (p.3): pines de soplador/actuadores para aislar fallas de climatización.
- Módulo de control de bolsas de aire.pdf (p.4-8): líneas de power/ground e ignitores del sistema SRS.
- Módulo indicador de cambio de AT.pdf (p.9-10): señales PRND para confirmación de rango y arranque.
- Sensor de posición del acelerador.pdf (p.11): referencia y señal para respuesta del cuerpo de aceleración.
- Sensor de posición del árbol de levas.pdf (p.12): señal CMP para sincronismo de inyección/encendido.
- Sensor de posición del pedal del acelerador.pdf (p.13): pistas redundantes APP para control electrónico del motor.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema implicado y verifica primero alimentación y tierra en su conector.
- Paso 2 (A): Con la asignación de pines, mide continuidad y caída de tensión entre módulo, relés/empalmes y la carga.
- Paso 3 (A): Confirma señales dinámicas (APP/CMP/indicador A/T) con osciloscopio y compara contra valores esperados.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con CADILLAC CTS 2003. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista funciones por pin/conector; el diagrama eléctrico muestra el circuito completo y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en la asignación de pines. Úsalo junto con los DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplica al CTS 2003 indicado; variaciones de equipamiento pueden cambiar numeración o posiciones.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes finas para medición no intrusiva y segura.
