¿Qué es y para qué sirve este pinout?
Este esquema/referencia de pines compila la asignación de terminales de los conectores clave del BUICK RENDEZVOUS 3.4L 2003. Permite verificar alimentación, tierra y señales en tren motriz, climatización, SRS y ABS, optimizando mediciones con multímetro u osciloscopio para un diagnóstico confiable en menos tiempo.
Componentes incluidos (explicación rápida)

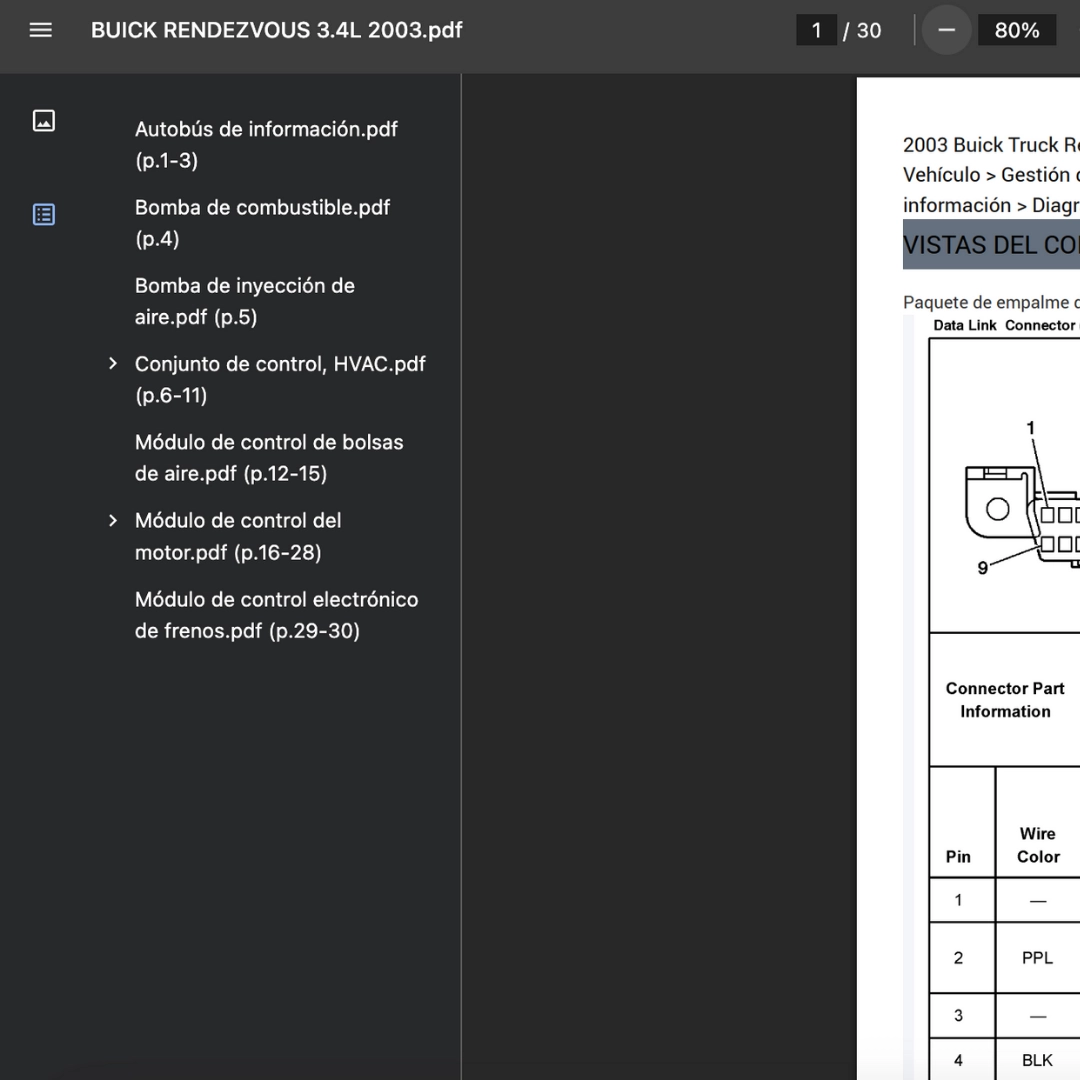

- Autobús de información.pdf (p.1-3): topología de redes para validar comunicación entre módulos.
- Bomba de combustible.pdf (p.4): líneas de alimentación/relé para comprobar caudal y activación.
- Bomba de inyección de aire.pdf (p.5): circuito AIR de emisiones; verificación de mando y retorno.
- Conjunto de control, HVAC.pdf (p.6-11): salidas a soplador y actuadores para aislar fallas de clima.
- Sistema HVAC – Automático.pdf (p.1-3): pines de sensores y control para climatizador automático.
- Sistema HVAC – Manual.pdf (p.4-6): asignación específica de la versión manual para pruebas rápidas.
- Módulo de control de bolsas de aire.pdf (p.12-15): power/ground e ignitores del SRS.
- Módulo de control del motor.pdf (p.16-28): entradas/salidas críticas del ECM para sensores/actuadores.
- Conector C1 del módulo de control del tren motriz (PCM).pdf (p.1-6): mapa de cavidades del C1 para back-probe seguro.
- Conector C2 del módulo de control del tren motriz (PCM).pdf (p.7-13): correspondencias del C2 para continuidad.
- Módulo de control electrónico de frenos.pdf (p.29-30): EBCM/ABS: alimentación, sensores de rueda y válvulas.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Verifica primero alimentación y tierra en el conector del sistema afectado.
- Paso 2 (A): Usa la asignación para medir continuidad y caída entre módulo, relés, empalmes y carga.
- Paso 3 (A): Comprueba señales dinámicas (DLC/ECM/ABS/HVAC) con osciloscopio para confirmar la reparación.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con BUICK RENDEZVOUS 2003. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo y sus rutas.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines. Complementa con los DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplica al Rendezvous 2003 indicado; variaciones de equipamiento pueden alterar numeración o posiciones.
Ubicación de módulos
Las secciones de ECM, SRS, EBCM y HVAC orientan accesos en vano motor y cabina para back-probe seguro.
Uso offline
Tras descargar, el PDF se abre sin conexión; ideal para taller con poca cobertura.
