¿Qué es y para qué sirve este pinout?
Este esquema/referencia de pines reúne la asignación de terminales de los principales conectores del BUICK LUCERNE 4.6L 2006. Permite verificar alimentación, tierra y señales en ECM/BCM/SRS/ABS, agilizando mediciones con multímetro u osciloscopio y reduciendo tiempos de diagnóstico en tren motriz y carrocería.

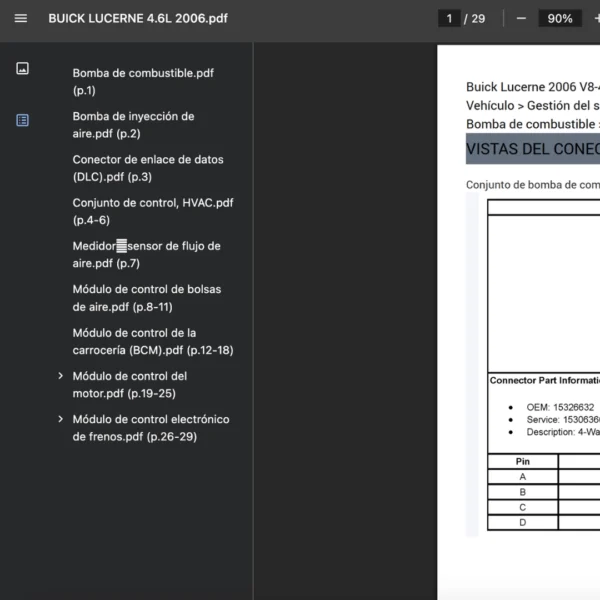

Componentes incluidos (explicación rápida)
- Bomba de combustible.pdf (p.1): verificación de alimentación y mando del conjunto.
- Bomba de inyección de aire.pdf (p.2): circuito del sistema AIR para control de emisiones.
- Conector de enlace de datos (DLC).pdf (p.3): pines OBD-II para comunicación y lectura de DTC.
- Conjunto de control, HVAC.pdf (p.4-6): salidas a soplador y actuadores del climatizador.
- Medidorsensor de flujo de aire.pdf (p.7): referencia de alimentación/señal del MAF.
- Módulo de control de bolsas de aire.pdf (p.8-11): líneas de power/ground e ignitores SRS.
- Módulo de control de la carrocería (BCM).pdf (p.12-18): entradas/salidas para cierres, iluminación y confort.
- Módulo de control del motor.pdf (p.19-25): terminales críticos del ECM para sensores y actuadores.
- Módulo de control del motor (ECM) C1.pdf (p.1-2): asignación del conector C1.
- Módulo de control del motor (ECM) C2.pdf (p.3-5): correspondencias del conector C2.
- Módulo de control del motor (ECM) C3.pdf (p.6-7): mapa de cavidades del conector C3.
- Módulo de control electrónico de frenos.pdf (p.26-29): alimentación, sensores de rueda y válvulas ABS.
- Módulo de control electrónico de frenos (EBCM) (JL4).pdf (p.1-2): variantes con control de estabilidad.
- Módulo de control electrónico de frenos (EBCM) (sin JL4).pdf (p.3-4): configuración sin JL4 para ABS.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema afectado y verifica primero alimentación y tierra en su conector.
- Paso 2 (A): Con la asignación de pines, mide continuidad y caída de tensión entre módulo, relés y empalmes.
- Paso 3 (A): Confirma señales dinámicas (MAF, AIR, ABS, DLC) con osciloscopio para cerrar el diagnóstico.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con BUICK LUCERNE 2006. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; se centra en asignación de pines. Úsalo junto con DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplica al Lucerne 2006 indicado; variaciones de equipamiento pueden alterar numeración o posiciones.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes finas para mediciones no intrusivas y seguras.
