¿Qué es y para qué sirve este pinout?
Este mapa/referencia de pines organiza la asignación de terminales y señales de los conectores clave del BUICK LACROSSE 3.8L 2007. Permite validar alimentación, tierra y líneas de comunicación (DLC) para acelerar pruebas con multímetro u osciloscopio, reduciendo tiempos de diagnóstico en tren motriz, carrocería y seguridad.

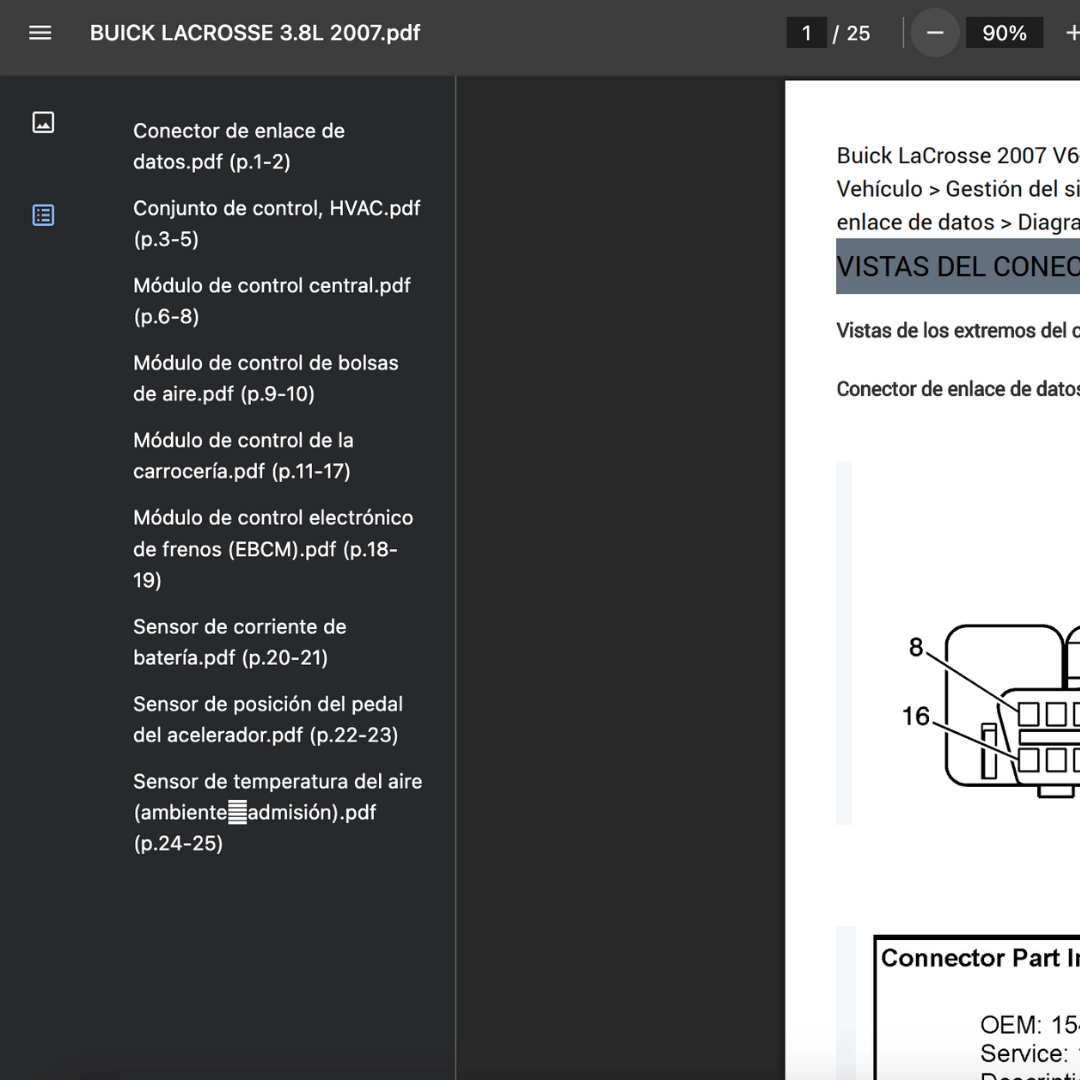

Componentes incluidos (explicación rápida)
- Conector de enlace de datos.pdf (p.1-2): pines del DLC para lectura de DTC y verificación de comunicación.
- Conjunto de control, HVAC.pdf (p.3-5): salidas a soplador y actuadores; útil para aislar fallas de climatización.
- Módulo de control central.pdf (p.6-8): entradas/salidas del módulo de carrocería para funciones de confort.
- Módulo de control de bolsas de aire.pdf (p.9-10): líneas de power/ground e ignitores del sistema SRS.
- Módulo de control de la carrocería.pdf (p.11-17): BCM: cierre, iluminación y accesorios.
- Módulo de control electrónico de frenos (EBCM).pdf (p.18-19): alimentación y sensores de rueda para ABS.
- Sensor de corriente de batería.pdf (p.20-21): señal de BMS para gestión de carga.
- Sensor de posición del pedal del acelerador.pdf (p.22-23): pistas redundantes APP para control del motor.
- Sensor de temperatura del aire (ambienteadmisión).pdf (p.24-25): referencias de IAT/AAT para mezcla y ventilación.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (A): Identifica el sistema implicado y verifica primero alimentación y tierra en su conector.
- Paso 2 (A): Con la asignación de pines, mide continuidad y caída de tensión entre módulo, relés y empalmes.
- Paso 3 (A): Confirma señales dinámicas (DLC/APP/IAT/EBCM) con osciloscopio y coteja contra valores esperados.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; compatible solo con BUICK LACROSSE 2007. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo y sus interconexiones.
¿Incluye procedimientos/valores por DTC?
No; este material se centra en la asignación de pines. Úsalo junto con los DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplica al LaCrosse 2007 indicado; variaciones de equipamiento pueden cambiar numeración o posiciones.
Ubicación de módulos
Las secciones de BCM, SRS y EBCM orientan accesos en cabina y vano motor para back-probe seguro.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes finas para mediciones no intrusivas y confiables.
