¿Qué es y para qué sirve este pinout?
Este mapa de pines/diagrama de pines compila la asignación de terminales de los conectores clave del BUICK ENCLAVE CXL 3.6L 2009. Con él podrás verificar alimentación, tierra y líneas de señal para acelerar mediciones con multímetro u osciloscopio y confirmar fallas en tren motriz, carrocería y seguridad.

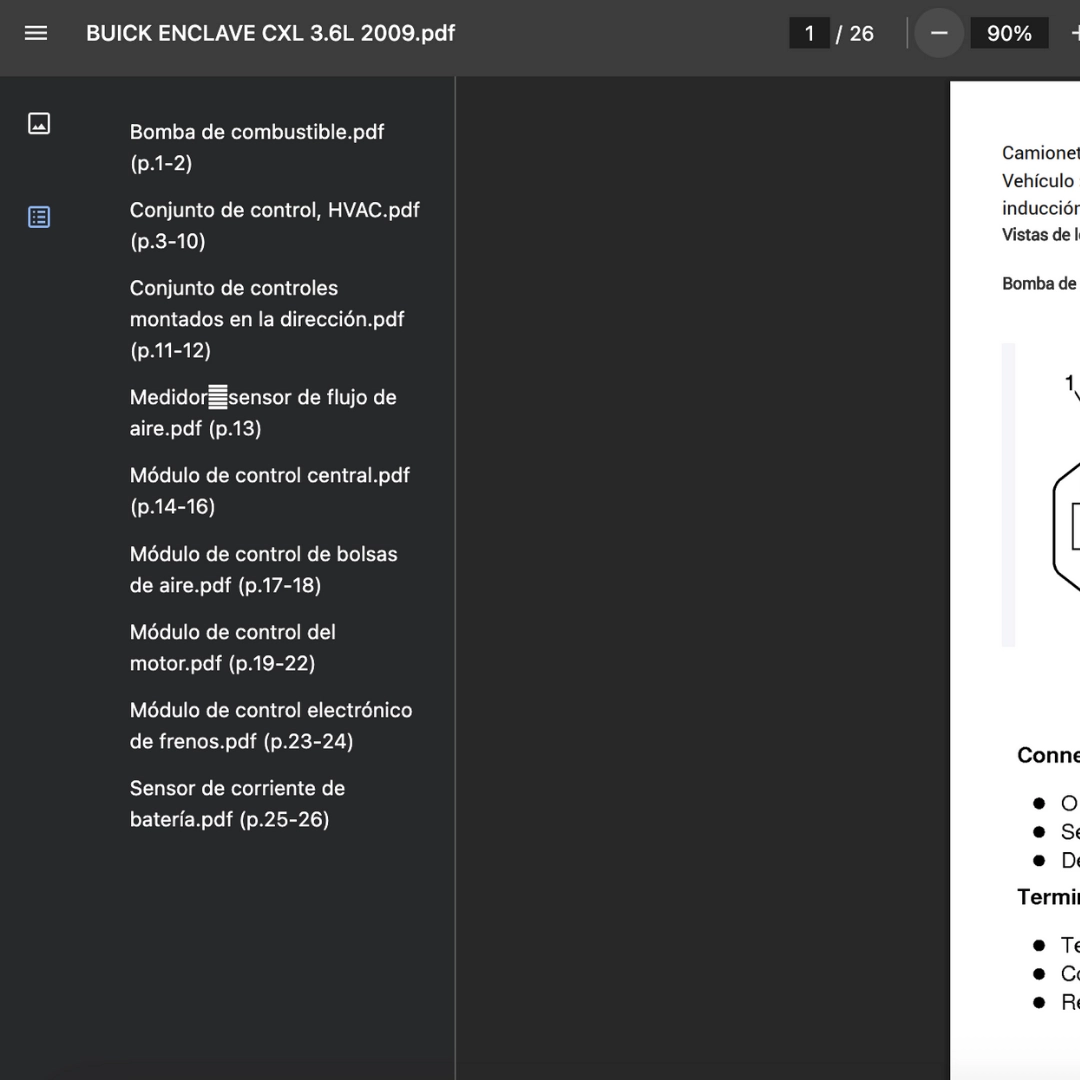

Componentes incluidos (explicación rápida)
- Bomba de combustible.pdf (p.1-2): circuito de alimentación y mando del conjunto para pruebas de caudal/activación.
- Conjunto de control, HVAC.pdf (p.3-10): salidas del climatizador hacia actuadores y soplador para aislar fallas.
- Conjunto de controles montados en la dirección.pdf (p.11-12): señales de mando desde el volante para funciones de confort.
- Medidorsensor de flujo de aire.pdf (p.13): referencias de señal y alimentación del MAF.
- Módulo de control central.pdf (p.14-16): entradas/salidas del módulo de carrocería para confort y cierre.
- Módulo de control de bolsas de aire.pdf (p.17-18): power/ground e ignitores del SRS.
- Módulo de control del motor.pdf (p.19-22): terminales críticos del ECM/PCM para sensores y actuadores.
- Módulo de control electrónico de frenos.pdf (p.23-24): líneas de EBCM (ABS) para válvulas y sensores de rueda.
- Sensor de corriente de batería.pdf (p.25-26): señal BMS para gestión de carga.
Cómo usarlo en diagnóstico (3 pasos)
- Paso 1 (B): Identifica el sistema afectado y confirma primero alimentación y tierra en su conector.
- Paso 2 (B): Con la asignación de pines, mide continuidad y caída de tensión entre módulo, relés y empalmes.
- Paso 3 (B): Verifica señales dinámicas (MAF, EBCM, ECM) con osciloscopio y contrasta con especificaciones.
Formato y compatibilidad
PDF visible en teléfono, tablet o PC; lectura clara y lista para taller. Compatible solo con BUICK ENCLAVE CXL 2009. Si requieres otra variante/modelo, contáctanos.
Preguntas frecuentes
Pinout vs diagrama eléctrico
El pinout lista pines por conector; el diagrama eléctrico muestra el circuito completo y sus rutas entre módulos.
¿Incluye procedimientos/valores por DTC?
No; se enfoca en la asignación de pines. Úsalo junto con los DTC del escáner y pruebas dirigidas.
Compatibilidad por versiones/mercados
Aplicable al Enclave CXL 2009 indicado; variaciones de equipamiento pueden cambiar numeración o posiciones.
Ubicación de módulos
Las secciones de ECM/PCM, EBCM y SRS orientan el acceso a conectores en vano motor y cabina.
Herramientas recomendadas
Multímetro, osciloscopio y back-probes para mediciones no intrusivas y seguras.
